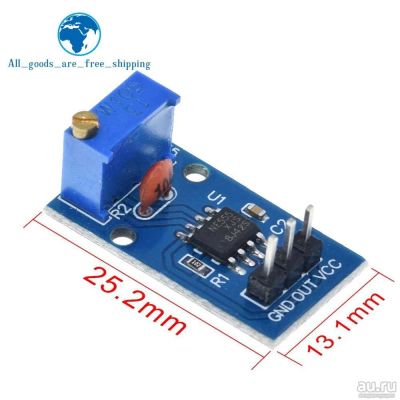

Генератор импульсов сигналов NE555, модуль Arduino

Генератор импульсов сигналов NE555, модуль Arduino используется в проектах на микроконтроллерах для регулирования параметров выходных импульсов в широких приделах или как задающий генератор в настройке и тестировании различного электронного оборудования. Модуль генерирует последовательность прямоугольных импульсов, определяемых RC цепочкой.

Для использования модуля нужно создать на его основе макет – подключить питание и подключить к контроллеру или другому электронному устройству. После подачи на модуль напряжения питания на корпусе платы должен загореться светодиод, обозначенный D1. Частота выходных прямоугольных импульсов регулируется с помощью ручки потенциометра (настроечного резистора), обозначенного RP1, в диапазоне 1 Гц – 100 кГц. Другие параметры выходного сигнала не регулируются. Амплитуда выходных импульсов пропорциональна напряжению источника питания (4,5 – 18 В).

Генератор импульсов сигналов NE555, модуль Arduino имеет один 3-х контактный штыревой разъем с расстоянием между контактами 2,54 мм (совместимо с Arduino).

Обозначение контактов:

• GND – общий контакт;
• OUT – выходной сигнал;
• VCC – напряжение питания.

Питание модуля осуществляется или от Arduino контроллера, или от внешнего источника питания. Напряжение питания модуля 4,5 – 18 В постоянного тока. Ток потребления около 225 мА. Выходной ток генератора не превышает 200 мА, поэтому для управления более мощной нагрузкой необходим усилитель тока выходного каскада.

Характеристики:

генератор собран на таймере: NE555;

модуль совместим: с Arduino;

форма генерируемых импульсов: прямоугольные импульсы;

регулировка частоты выходных импульсов в диапазоне: 1 Гц – 100 кГц;

напряжение питания: 4,5 – 18 В постоянного тока;

потребляемый ток: 225 мА;

выходной ток: 200 мА;

рабочая температура: 0 – 70°C;

размеры: 29 х 12 х 10 мм;
