GP2Y1014AU0F оптический датчик пыли, дыма, мелких частиц

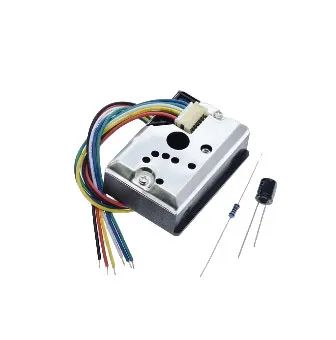

Оптический датчик дыма и пыли Sharp GP2Y1014AU0F - эффективен при обнаружении очень мелких взвешенных частиц, таких как пыль и дым. Принцип работы детектора дыма простой - инфракрасный светодиод излучает свет в ИК диапазоне, а ИК приемник принимает отраженный от мельчайших взвешенных частиц этот свет. По интенсивности отражения можно судить о количестве содержания дыма или пыли в воздухе. В процессе измерения на выходе инфракрасного сенсора устанавливается напряжение, изменяемое пропорционально концентрации пыли или дыма 0,5В на 0,1 мг в 1 м3 воздуха. Так, что для того что бы снять показания уровня пыли, понадобится контроллер с АЦП, в качестве которого вполне подойдет любая плата Ардуино. Датчик комплектуется конденсатором на 220 мкФ и резистором на 150 Ом, имейте в виду без них сенсор не заработает.

• Минимальное детектируемое значение взвешенных частиц: 0,8 мкм
• Чувствительность: 0,5 В / (0,1 мг / м3)
• Показания датчика, при чистом воздухе: 0,9 В
• Напряжение питания: 4,5 - 7В
• Потребляемый ток: max 20 мА
• Номинальный потребляемый ток: 11 мА
• Рабочая температура: -10 .. 65°C
• Размеры: 46,3 × 31 × 17,7 мм
• Вес: 14 г
