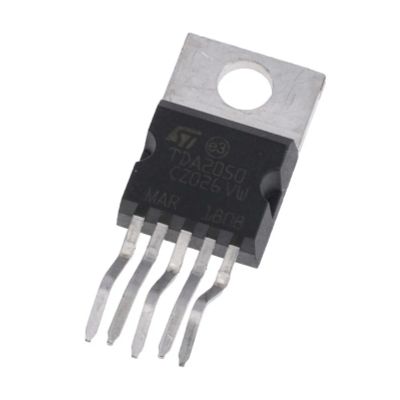

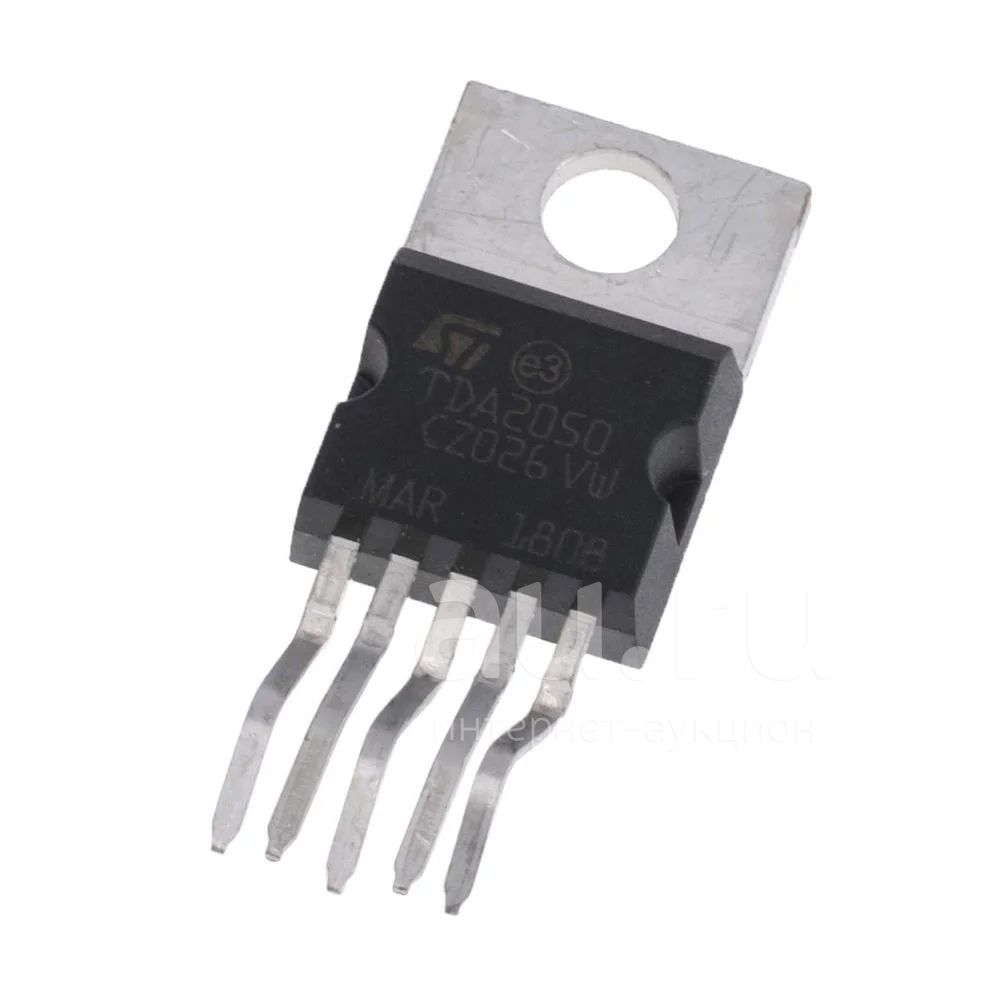

Микросхема TDA2050 (TDA 2050) - усилитель мощности.

Микросхема TDA2050 является одной из самых известных в этой линейке. Представляет она из себя достаточно мощный операционный усилитель, на базе которого можно построить УМЗЧ работающий в классе AB и развивающий выходную мощность 28Вт на нагрузку 4Ома при искажениях 0.5% и напряжении ±18В. Также в ней стандартно присутствует защита от короткого замыкания на выходе усилителя и от перегрева кристалла.

Основные параметры TDA2050

Напряжение питания ………. от ±4.5В до ±25В

Сопротивление нагрузки………. 4Ома

Выходная мощность:

При R=4Ома, Vss=+-18В, THD=0.5%........ 28Вт

При R=8Ом, Vss=+-18В, THD=0.5%.......... 18Вт

При R=8Ом, Vss=+-22В, THD=0.5%.......... 25Вт

Выходной пиковый ток ………. до 5А

Температура отключения …… 1500C

КПД ………. 65%
