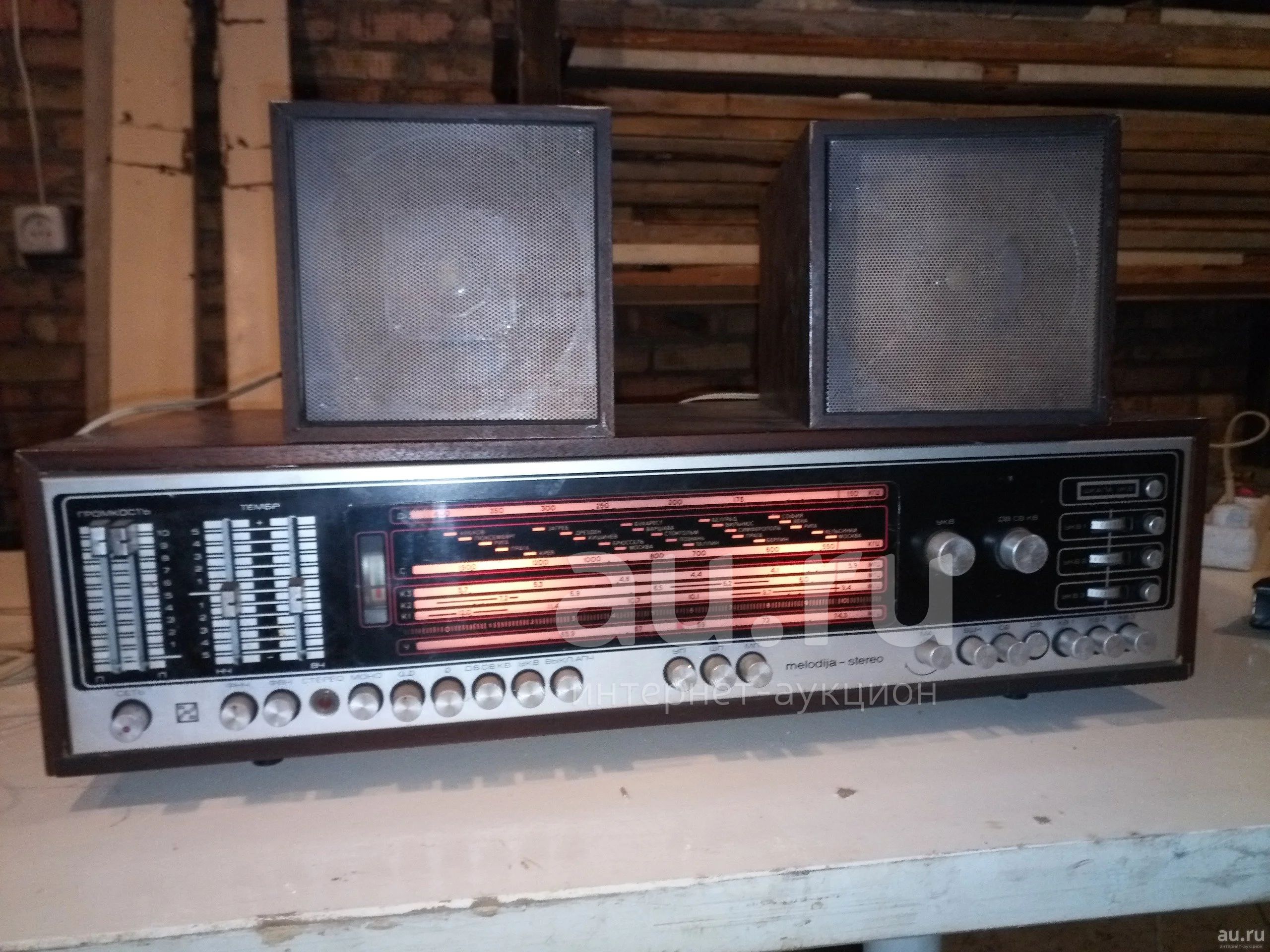

Радиоприемник Melodija-stereo, СССР

Радиоприемник советских времен. В хорошем состоянии. Работает. Нужна настройка каналов. Электропроигрывающего устройства пластинок - нет.

Стереофоническая радиола 1-го класса «Мелодяя-101-стерео» выполнена полностью на полупроводниковых приборах. Она предназначена для приема передач радиовещательных станций с амплитудной модуляцией в диапазонах длинных, средних и коротких волн, c частотной модуляцией в диапазоне ультракоротких Волн, приема стереофонических программ, а также для, воспроизведения стереофонической и монофонической записей с грампластинок. В радиоле применено электропроигрывающее устройство II ЭПУ-52С.

Акустическая система радиолы — выносная и сострит из двух малогабаритных громкоговорителей 6АС-2. В радиоле имеются вспомогательные устройства: поворотная магнитная антенна (МА) в диапазонах ДВ и СВ; встроенная УКВ антенна; система бесшумной настройки (БШН) в диапазоне УКВ; фиксированные настройки (ФН) в диапазоне УКВ (на три станции); автоматическая подстройка частоты (АПЧ) в диапазоне УКВ; ступенчатая регулировка полосы пропускания тракта AM — Узкая (УП), Широкая (ШП) и Местный прием (МП); стрелочный индикатор настройки; индикатор наличия стереопередачи; фильтры нижних и верхних звуковых частот; раздельные регуляторы громкости (для, каждого канала); плавные регуляторы тембра верхних и нижних звуковых частот.

Имеются раздельные ручки и указатели настройки в AM диапазонах и. в диапазоне УКВ. Предусмотрены гнезда для подключения внешней антенны; и заземления (для диапазонов ДВ, СВ и KB); внешней антенны для диапазона УКВ (1 : 1) — дальний приём, 1 :30 — ближний прием); магнитофона на запись и воспроизведение; электропроигрывающего устройства; стереотелефонов; громкоговорителей.

Питание радиолы осуществляется от сети переменного тока напряжением 127 или 220 В.

Технические характеристики

Номинальная выходная мощность каждого канала, Вт ........ 4

Номинальный диапазон воспроизводимых частот, Гц, в диапазонах:

ДВ, СВ и KB ....... 63 — 4000

ДВ, СВ в режиме «Местный прием» ....... 63 — 6300

УКВ и при воспроизведении грамзаписи ....... 63 — 12500

Номинальное среднее звуковое давление, Па ....... 0,8

Диапазоны принимаемых частот (волн):

ДВ, кГц (м) ........ 150,0 — 405,0 (2000,0 — 740,7)

СВ, кГц (м) ........ 525,0 — 1605,0 (571,4 — 186,9)

KB 3, МГц (м) ........ 3,95—5,75 (75,0—52,2)

KB 2, МГд (м) ........... 5,9—7,35 (50,85—40,81)

KB 1, МГц (м) ......... 9,4—12,1 (31,91—24,8)

УКВ, МГц (м) ......... 65,8—73,0 (4,56—4,11)

Реальная чувствительность при выходной мощности 50 мВт:

со входа внешней антенны, мкВ, в диапазонах:

ДВ .............. 70

СВ ............... 60

KB .............. 78

УКВ (Rвх = 75 Ом) ....... 3,2

с внутренней магнитной антенны, мВ/м, не хуже, в диапазонах:

ДВ ............ 2,0

СВ ............ 1,5

Максимальная чувствительность при выходной мощности 50 мВт со входа внешней антенны, мкВ, в диапазонах:

ДВ ........... 58

СВ ........... 43

КВ ........... 60

Селективность по соседнему каналу в диапазонах ДВ и СВ (при расстройке на ±9 кГц), дБ ............. 46

Селективность по зеркальному каналу, дБ, в диапазонах:

ДВ .....51

СВ ..... 48

KB ....... 27

УКВ ..... 48

Промежуточная частота тракта

AM, кГц ..... 465+-2

ЧМ, МГц ...... 10,7 +-0,1

Максимальный уровень входного сигнала, мВ, не менее, в диапазонах:

ДВ и СВ ... .... 200

KB и УКВ .... 50

Действие АРУ, дБ, в диапазонах ДВ, СВ и KB: :

изменение напряжения на входе ..... 40

на выходе, не более ...... 8

Уровень фона по электрическому напряжению, дБ, не хуже:

с антенного входа ...... —46

со входа Звукосниматель ..... —54

по тракту воспроизведения грамзаписи .......... —46

Максимальная выходная мощность, Вт, не менее ..... 15

Коэффициент гармоник всего тракта усиления по электрическому напряже нию, %, не более, в диапазонах:

ДВ, СВ и КВ при глубине модуляции 0,8 на частотах, Гц:

63—400 ............. 5

выше 400 ........... 4

УКВ при девиации частоты ±50 кГц, на частотах, Гц:

от 63 до 400 .......... 4

выше 400 .......... 3

Переходныые затухания между стереофоническими каналами, дБ, не менее: с антенного входа на частотах, Гц:

300 ........ 20

1000 ............ 25

5000 .............. 20

10000 ............... 12

со входа Звукосниматель на частотах, Гц:

300 ............... 32

1000 .............. 40

5000 ......... 32

10000 ....... 26

Диапазон регулирования тембра дБ, не менее, на частотах:

нижних .......... 14

верхних ...... 14

Потребляемая мощность от сети переменного тока, Вт, не более:

при радиоприеме ........ 35

при воспроизведении грамзаписи ...... 47 Габаритные размеры, мм:

радиоприемника .......... 168X625X320

электропроигрывателя ....... 168X413X305

громкоговорителя .......... 168X170X300

Масса, кг:

радиоприемника .......... 13

электропроигрывателя ....... 8

громкоговорителя ........ 3,5

всего комплекта радиолы . . . . 28
