Новейший многофункциональный мини Повышающий Модуль повышающая плата 5 В/8 в/9 В/12 В 1.5A светодиодный индикатор Diy Электронный модуль напряжения

Основные параметры

Выходное напряжение может быть установлено на 5 В/8 в/9 В/12 В, по умолчанию 12 В

Диапазон входного напряжения: 2,5 В ~ VOUT-0.5V

Выходная Производительность: Возьмите 3,7 В литиевая батарея вход в качестве примера, он может выводить 5V1.2A, 8V0.7A, 9V0.6A, 12V0.5A. Убедитесь, что входной ток и выходной ток не превышают 1,5a.

Описание настройки напряжения

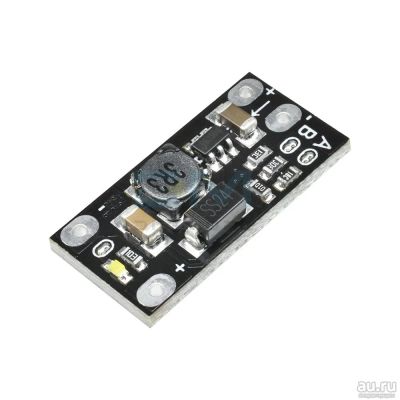

Лицевая сторона печатной платы видна словами A и B. Выходное напряжение может быть изменено с помощью паяльника, чтобы изменить подкладку ВКЛ и ВЫКЛ. В следующей таблице 0 означает, что контакт отключен и 1 означает, что контакт подключен.

A B VOUT

0 0 5 V

0 1 8 V

1 0 9 V

1 1 1 12 В

контакт рядом со светодиодным индикатором также может быть выключен, чтобы выключить индикатор.

Размер изделия: 22 × 11 × 3,6 мм
