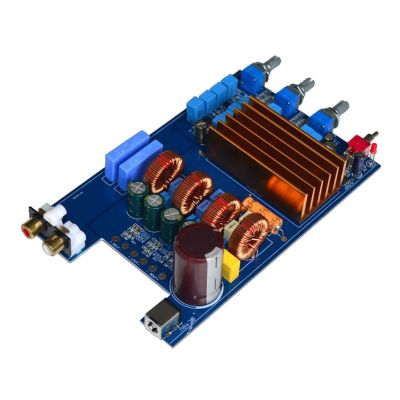

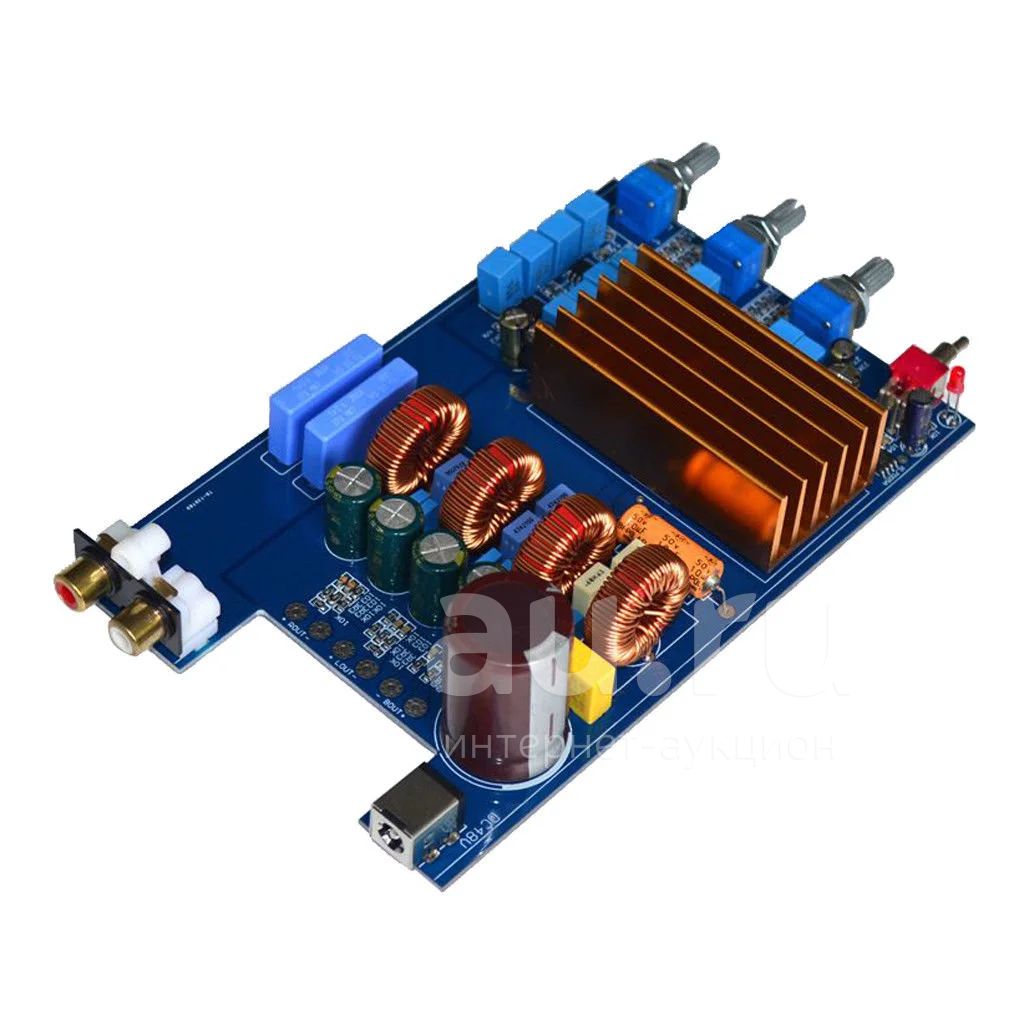

Усилитель класса D TPA3255 300W+2x150W аудио усилитель модуль.

Усилитель класса D TPA3255 = 300W+2x150W

Размер:150x95x35mm

Нужен импульсный блок питания 7,5А 48В. Не желательно подавать напряжение выше 48В.

Хорошо уже известный усилитель. Качество звука на порядок лучше старых бытовых японских усилителей и ресиверов среднего уровня из 90х-2000х .

Типа начальный хай энд. Многие после такой покупки распродали свой музей антикварных раритетов.

Хорошо контролирует низ, четкая середина , прозрачные ясные верха. Нет призвуков и мутности усилителей АВ, В класса. Имеет высокое разрешение, но не утомляет, как его предшественники ранних годов. По звуку выпрыгивает из бюджета 1000-2000$ за новый аппарат.

От себя скажу, что аналогов за такие деньги просто нет. Даже предвзятого слушателя не особо напрягает.

TPA3255 имеет 4 канала, встроенную защиту от КЗ, от перегрузки, от перегрева 120 С. Может быть сконфигурирована как мостом 2* 300 Вт на 4 Ома, так и параллельным мостом 600Вт на 2 Ома. Информация есть в даташите. Табл 1. http://www.ti.com/lit/ds/symlink/tpa3255.pdf

Все реальные данные можно посмотреть так же в даташите:

При 1% искажений

– 260-W Stereo into 4 Ω in BTL Configuration

– 150-W Stereo into 8 Ω in BTL Configuration

– 480-W Mono into 2 Ω in PBTL Configuration

Есть замеры от людей в интернете. Все верно.

Эта плата 2.1 самая дешевая в сравнении со стерео вариантом, которая на 1200- 1500 дороже.

Есть не плохие полипропиленовые разделительные конденсаторы на входе. Электролиты на выходе Санио.

Выдает 2* 77 чистых Вт на 4 ома СЧ/ВЧ и 120 на 2 Ома.

Низы срезаны Чтобы не соврать Гертц на 300-400.

И выдает 255Вт на 4 Ома сабвуфера. Середина НЧ канала срезана примерно так же.

На 2 Ома мостом не работает!

Всё это ГОСТовские честные тепловые Ватты.

Из регулировок есть выключатель стенд бай, громкость, регулировка подъема\ спада верхов и регулировка уровня баса.

Срезы не регулируется. Только пайкой. Вся настройка срезов частот напаяна между регуляторами.

Я переделывал такую плату на стерео. Ну да, надо посидеть, но стерео плата заметно дороже.

В этой плате лучше стабилизатор 12В. У стерео платы стабилизатор рассчитан на 45В. 48 В это уже нарушение правил эксплуатации. Но китайцам все равно.

Стабилизатор этой платы держит 50 В. Так же на этой плате нет электролитов в цепях сигнала.

Можно собрать могучую высококачественную систему 2.1 домой или в машину.

Для машины есть готовые повышайки напряжения типа

https://www.ebay.com/itm/DC-DC-Converter-20A-1200W-Step-up-Step-down-Boost-Module-8-60V-to-12-83V-AT/264429384658?_trkparms=ispr%3D1&hash=item3d913833d2:g:6iAAAOSwutJbrft7&enc=AQAEAAACUBPxNw%2BVj6nta7CKEs3N0qWzmXL9mEbj2XN%2FTBJWr8naztb50l3uVDpvaittwEty4ZXvp9ZrlKVS%2BxA1eqdE4B2XkCiY0L3jR0z0r4ZNBmuuvze4cHuqNo17AGYVYsmBl2%2Fu20ImvpvMGdud6e1V1Rc%2Fg1Sth%2BvXc9IECX%2B%2FqLvgXs%2BhKqxKqIUmxQ8ny1OswhckiPQVz9bw%2BOtPSUpGObYk0KxNzsO0uJBXfO%2FggbX%2BgyrzlgZiZIJOX43KJgUDf7KA0qAOln5YDPbsFzSi8ghvhiAL3uTJ7SWuou29v38Rmwfy7TiYlSFbQ1tz%2BhQyzwDh98ua3j98wZ4cLXjf7q%2FRZVk4%2F0Kz8d%2FjtxMFhr%2FiIFO0uAHhiwnBwRv%2FbF9tgCFKVyCdTF%2FdFKJib%2BKQyff9iif2GZZt2JP5eIoLsPZrdeQvhpulF6g6RAxVs8E9Y9HBe1SBWkHz1SCnKoWdewUZjpkwoi%2FblQ4K3P26gDDfEktBdcj1JVAVcvEvPFq5FiR5ZfHXQalk5h8R07ImYI0BCJyLEPD2La2jwdJ%2F2dWBz2YSuxVYBWJORwChX0rTd1bBaaJnv3PU0L8ebqvgSxCC6hO90ftQ0%2B30h2jF0RLhUwARQPX%2B5Xi2EI210jVyPXYNUKu1wDa%2B8ZanLjwsmioNbxdkUCXY8a84qyxuCW%2BQPobnZMl4Nvj5%2B0WTAlYcg%2FRALn9jx4%2BeombohJDZ0l5F8a83TpsjWLH6dq3ZaS99BlxfzSwRdhi0rB50GX27ph0%2FzL8CKBkPVfreLjRFn40%3D&checksum=264429384658c370fe2fa88d47fab891e2cb4a1847c5.

И если правильно приложить руки, то это заработает. Такой усилитель я тоже делал. Работает, но нужна гальваническая развязка от источника сигнала. Я применял так называемую бочку

https://www.dns-shop.ru/product/ca47393bc57a3330/sumopodavitel-mystery-mad-gl/

Хотя лучше конечно блок питания с развязкой земель.
