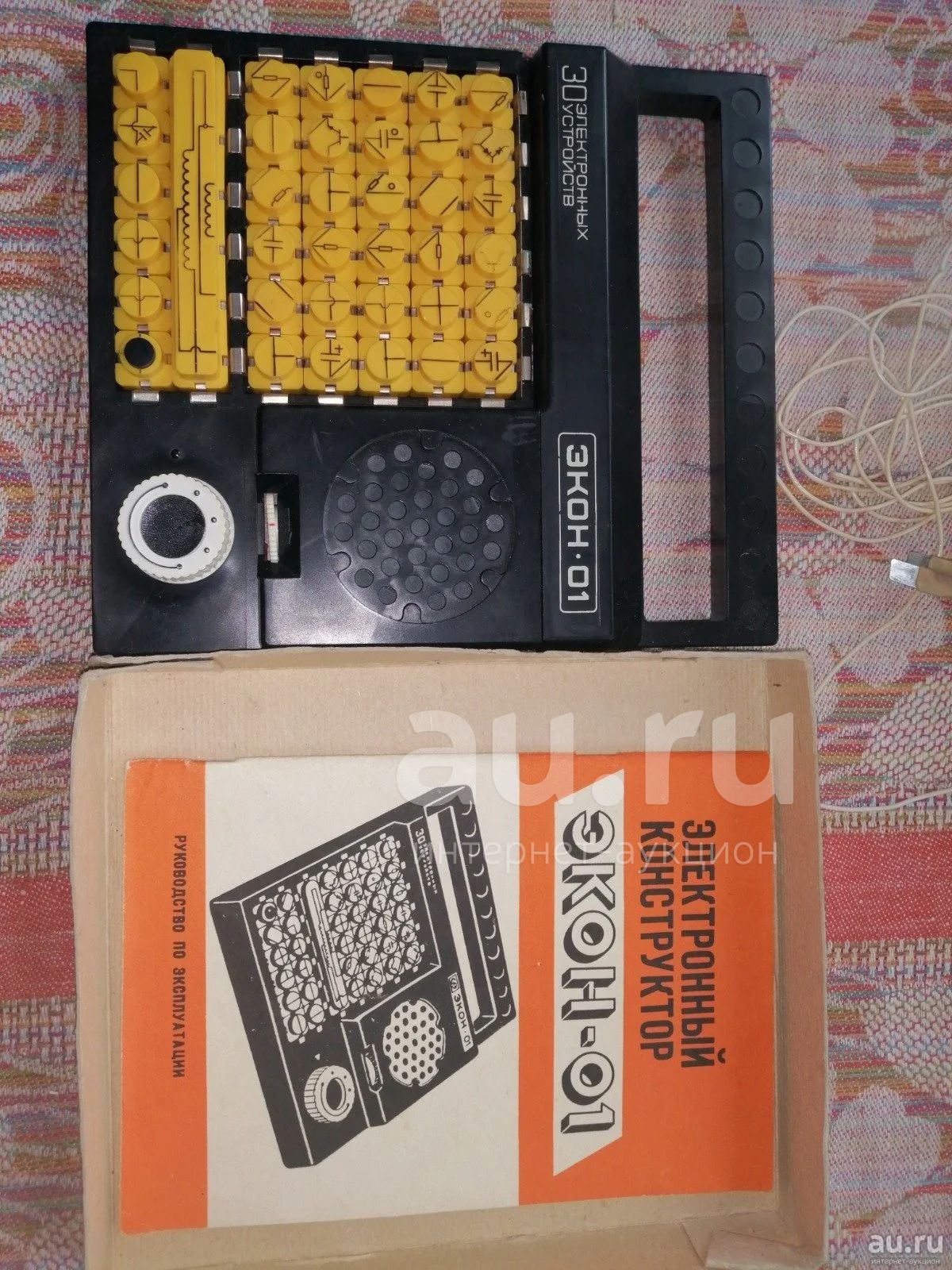

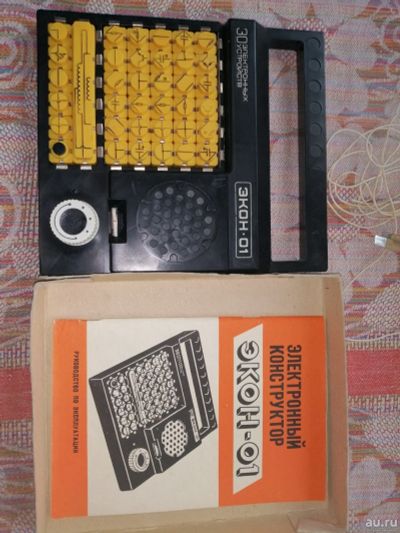

Электронный конструктор Экон-01 1985г

Игрушка "Электронный конструктор ЭКОН-01" предназначен для технического творчества детей среднего и старшего школьного возраста.

Конструктор представляет собой комплект изделий, позволяющий без применения пайки, инструмента и монтажных проводов производить сборку действующих электронных устройств.

С помощью конструктора можно собрать различные электронные устройства по приведенным в руководстве по эксплуатации схемам электрическим принципиальным и монтажным рисункам.

В руководстве по эксплуатации приведены схемы 30 различных электронных устройств (радиоприемники, мультивибраторы, генераторы, ключи для изучения азбуки Морзе, мегафоны, датчики протечки воды, сирены, сигнализации и т.д.).

Внутри желтых пустотелых кубиков находятся различные радиоэлементы (транзисторы, конденсаторы, резисторы...). На боковых гранях "кубиков" расположены контактные площадки. На круглом выступе сверху кубика нанесена информация о том какой радиоэлемент расположен внутри и как он подключен.

Электронные устройства собираются путем установки нужных кубиков в соответствующие позиции на основном поле 6 на 6 кубиков. Соединение радиоэлементов между собой происходит через контакты на боковых гранях кубиков и через контакты смонтированные на бортиках монтажного поля.

Под основным монтажным полем есть дополнительное поле, предназначенное для подключения модуля антенны и хранения неиспользуемых "кубиков" с радиоэлементами.

В корпусе конструктора, помимо элементов питания, находится усилитель с динамиком, регулятор громкости, он же является выключателем и переменный конденсатор.

Так же имеется комплект проводов с контактными площадками. Эти провода используются для датчика протечки воды, как щупы для пробника, антенны для приемников...

В инструкции по эксплуатации приведены схемы:

1) Усилительный каскад.

2) Эмиттерный повторитель.

3) Усилительный каскад по схеме с общей базой.

4) Входное устройство с эмиттерной связью.

5) Высокочастотный пробник.

6) Мультивибратор.

7) Симметричный мультивибратор.

8) Мультивибратор с низкой частотой колебания.

9) Пищалка.

10) Сторож (датчик протечки воды).

11) Сирена.

12) Управляемый генератор.

13) Звуковой генератор.

14) Пробник с генератором.

15) Генератор для изучения азбуки морзе с сигналом помех.

16-23) Различные виды приемников (8 вариантов).

24) Реле времени.

25) Мегафон.

26) Электронная няня (мокрые пеленки или сухие).

27) Двухтональный генератор.

28) Генератор сигналов.

29) Метроном.

30) Морзянка.

Питание конструктора осуществляется от шести пальчиковых батареек (АА).
