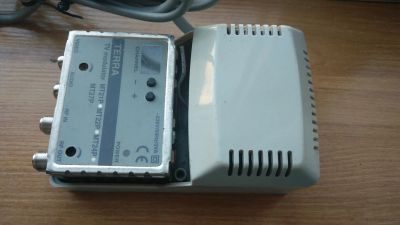

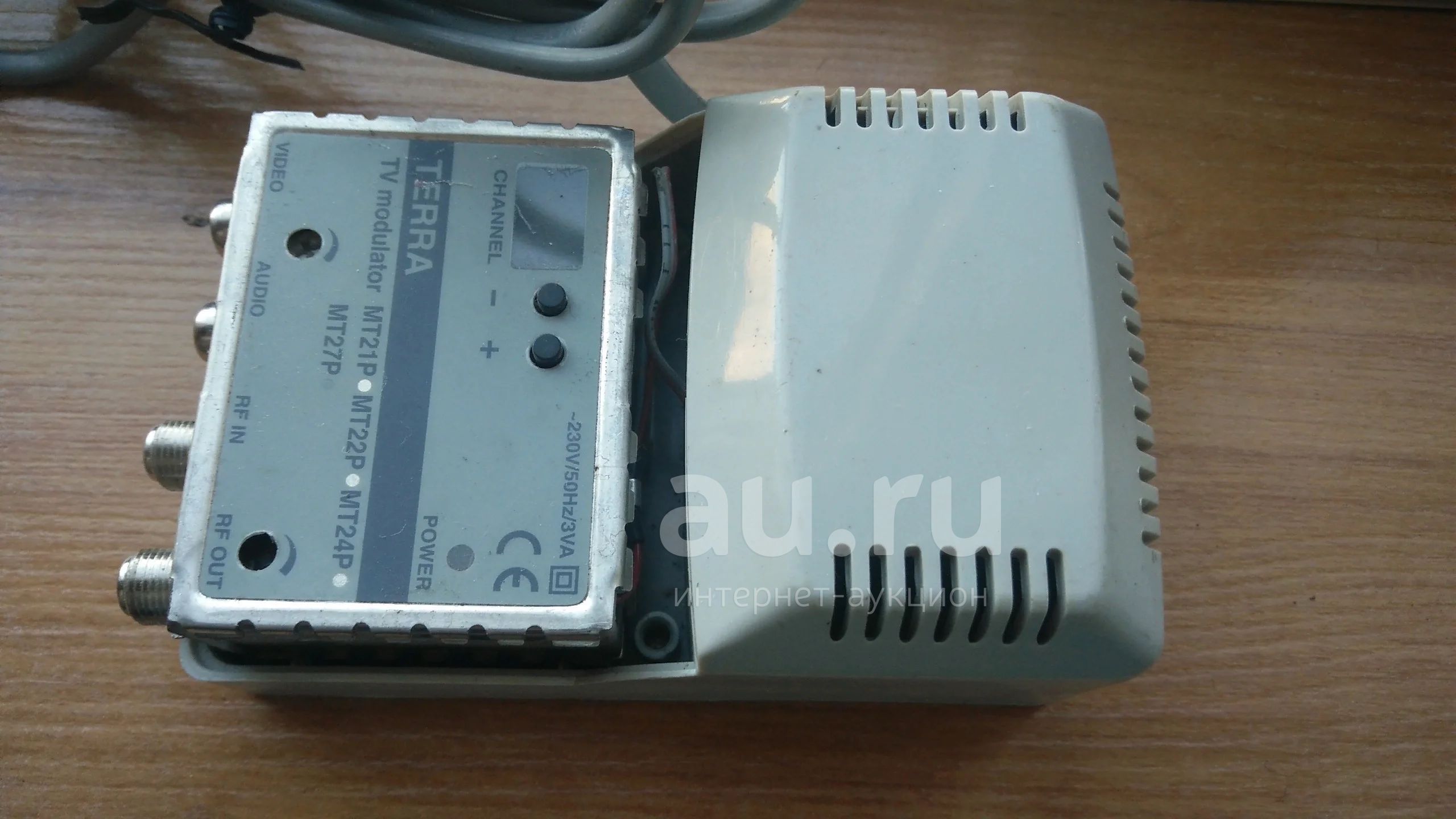

Модулятор MT 27P Terra

ТВ модулятор Terra MT 27P используется для преобразования сигнала из низкой частоты в высокую как в дециметровом диапазоне, так и в метровом с 1 по 69канал. Широко применяется в спутниковом тв с ресиверами, у которых отсутствует ВЧ выход для подключения нескольких телевизоров (зависимый просмотр). Имеет встроенный источник питания, работает от сети переменного тока 230V. Подключение к спутниковому ресиверу через шнур стандарта "тюльпан". Передача звука идет в моно. Рабочие частоты:49.25-862МГц.

Технические характеристики:

1. Вход видео: частотный диапазон (20Hz-6MHz), уровень/импеданс: 1V+-1дБ/75Ом
2. Вход аудио: частотный диапазон (20Hz 15kHz), пределы регулировки (+1 - -14дБ), уровень/импеданс (775mV RMS/10кОм/50kHz)
3. Выход ВЧ: уровень (типовой)/импеданс - 85дБ/75Ом; выходные каналы: 1-69к
4. Регулировка уровня сигнала ВЧ:0 - -15dB
5. Отношение сигнал/шум, взвешенный: >=-55dB
6. Интермодулятор искажения II, III порядка <-60dB
7. Глубина амплит. модуляции, типич. 81%
8. Неравномерность АЧХ в полосе видео +-1дБ (0.5-+4.0МГц); +1 - -2дБ (4.0 - - 4.8МГц)
9. Изменение отношения A/V:12+-3dB/16+-3dB
10. Точность установки частоты: +-50kHz
11. Нестабильность частоты: <10 -5степени
12. Частота звуковой поднесущей:53/75-861.75МГц.
13. Плавная регулировка частоты сигнала несущей видео: +-2.25MHz max. с шагом 0.25MHz
14. Напряжение сети: ~198:250V
15. Потребляемая мощность:230V/50Hz/3VA
16. Диапазон рабочих температур: -10C - +50C
17. Габариты: 78x118x47мм

Рабочий, проверен
