Транзистор 2Т960А

2Т960А - военный вариант мощного высокочастотного транзистора КТ960А с расширенным диапазоном рабочей температуры (-60…+125 С).

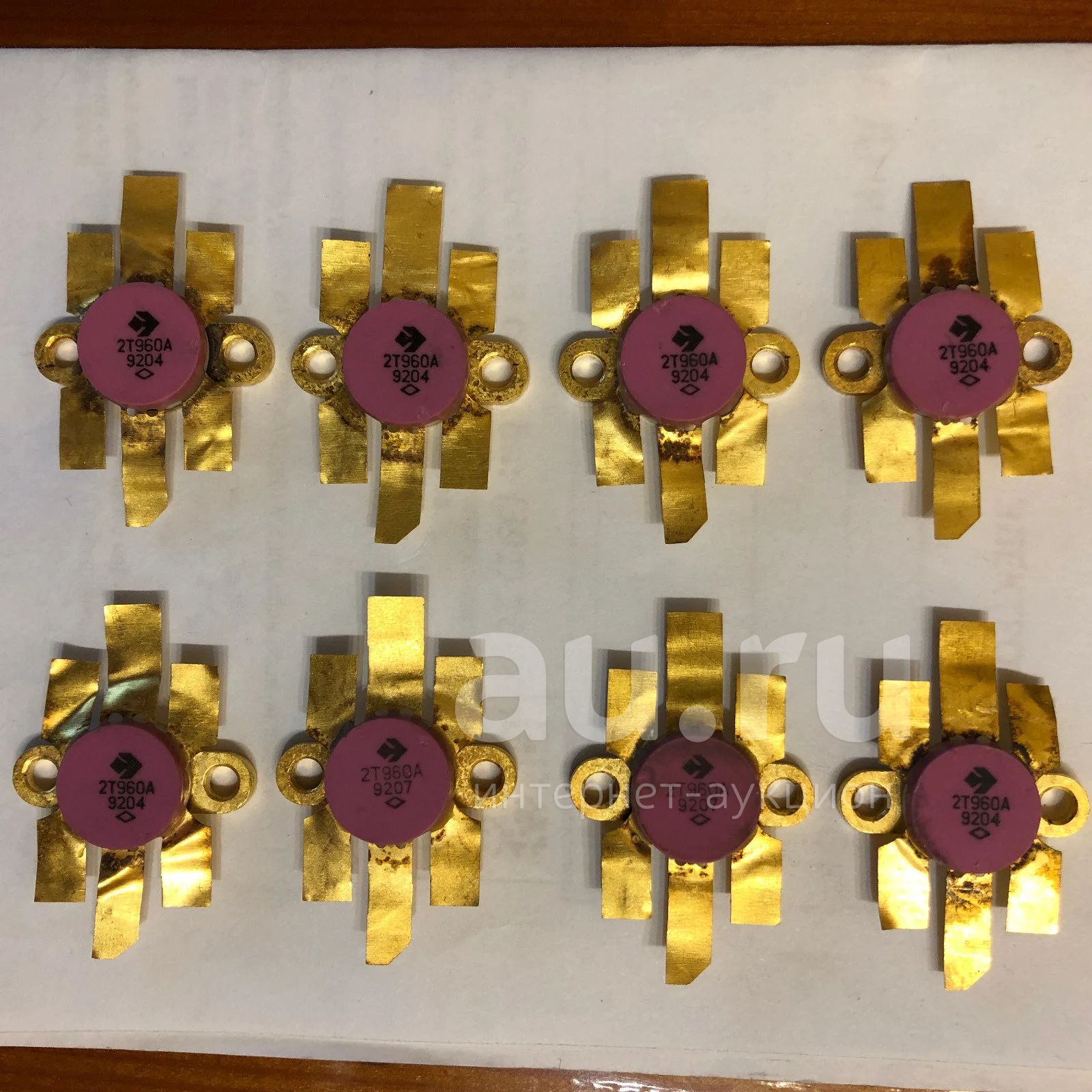

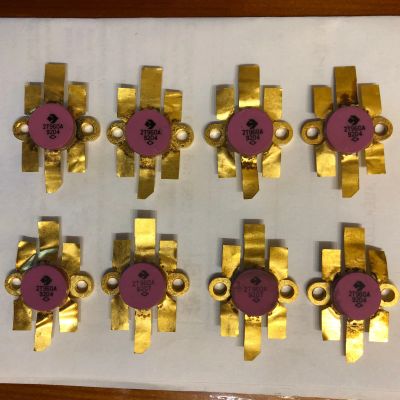

В наличии 8 штук. Отдам все за 3000 руб.

Транзисторы КТ960А кремниевые эпитаксиально-планарные структуры n-p-n генераторные.

Предназначены для применения в широкополосных усилителях мощности, умножителях частоты и автогенераторах на частотах 100...400 МГц при напряжении питания 12,6 В.

Выпускаются в металлокерамическом корпусе с полосковыми выводами.

Внутри корпуса имеется согласующее LC-звено

Масса транзистора не более 7 г

Тип корпуса: КТ-32

Технические условия: аА0.336.353 ТУ

Основные технические характеристики транзистора КТ960А:

• Структура транзистора: n-p-n;

• Рк и max - Максимально допустимая импульсная рассеиваемая мощность коллектора: 70 Вт;

• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 600 МГц;

• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер: 36 В (0,01кОм);

• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 4 В;

• Iк max - Максимально допустимый постоянный ток коллектора: 7 А;

• Iкэr - Обратный ток коллектор-эмиттер при заданных обратном напряжении коллектор-эмиттер и сопротивлении в цепи база-эмиттер: не более 20 мА (36В);

• Ск - Емкость коллекторного перехода: не более 120 пФ;

• Ку.р. - Коэффициент усиления мощности: не менее 2,5 дБ;

• Рвых - Выходная мощность транзистора: не менее 40 Вт на частоте 400 МГц;

• tк - Постоянная времени цепи обратной связи на высокой частоте: не более 12,5 пс
