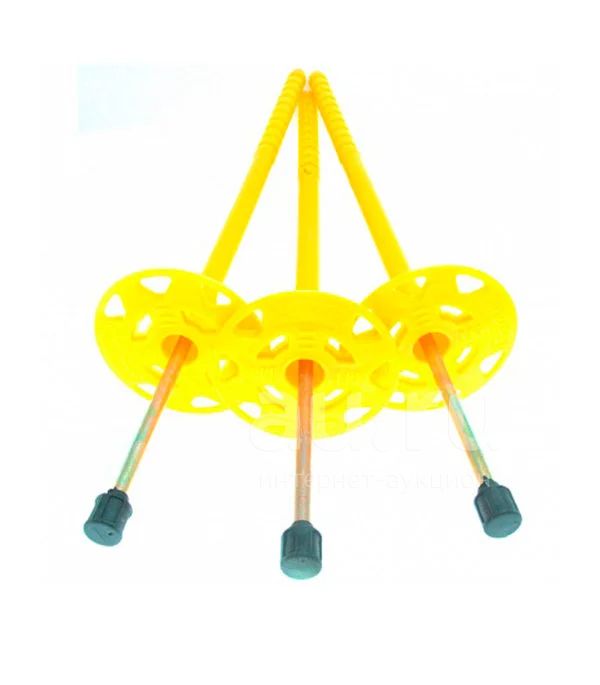

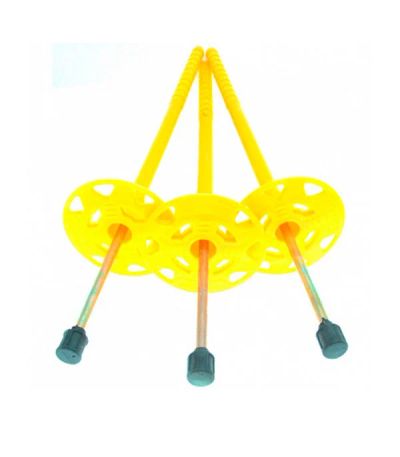

Дюбель тарельчатый TD 10 MT*200 со стальным распорным стержнем и термоголовкой. 250шт/уп (10,15р за шт.)

Забивной тарельчатый фасадный дюбель диаметром 10 мм, выполненный из ударостойкого блок-сополимера полипропилена (PP) с распорным элементом из углеродистой гальванически оцинкованной стали (покрытие >10 мкм) и напрессованной термоголовкой из стеклонаполненного полиамида (PA).

Область применения

Дюбель предназначен для закрепления теплоизоляционных материалов и изделий толщиной до 275 мм к ограждающим конструкциям зданий и сооружений различного назначения, в том числе при устройстве систем теплоизоляции «мокрого» типа с тонким наружным штукатурным слоем (СФТК) и в конструкциях навесных фасадных систем с воздушным зазором (НФС). Возможно использование при закреплении различных материалов, как на вертикальных, так и на горизонтальных поверхностях в соответствии с требованиями по пожарной безопасности и несущей способности. Дюбели могут применяться при строительстве, реконструкции и ремонте зданий и сооружений любых уровней ответственности, в том числе жилых.

Рекомендации по применению

Дюбель для теплоизоляции с металлическим гвоздём и термоголовкой, предназначен для закрепления всех видов теплоизоляции (каменная вата, ламели, пенополистирол, пробковые плиты, плиты из легких материалов и т.д.).

Минимальная глубина анкеровки в полнотелых строительных материалах (бетон, природный камень и т.д.) – не менее 25 мм

Стандартная глубина анкеровки – не менее 50 мм

Диаметр используемого сверла – 10 мм

Метод установки – забивной

Позволяет производить монтаж теплоизоляции к основаниям из бетона, полнотелого ячеистого бетона, полнотелого и пустотелого кирпича (A,B,C,D,E).

Материалы основания

Бетон тяжелый, легкий (A)

Полнотелый кирпич керамический, силикатный (B)

Пустотелый кирпич керамический, силикатный (C)

Керамзитобетонные блоки (D)

Ячеистый бетон, мелкозернистый поризованный и изделия из него (Е)

Температура применения

Хранение: температура воздуха от +5оС до +30оС

Монтаж: температура дюбеля не ниже +5оС

температура воздуха не ниже 0оС

Эксплуатация: наружного воздуха от -50 оС до +80оС

несущего основания от -50 оС до +80оС

Температурный диапазон эксплуатации тарельчатых дюбелей Бау-Фикс должен соответствовать температурному диапазону эксплуатации ограждающих конструкций зданий и сооружений.

Расчетные параметры

При проектировании выполняется расчет несущей способности крепежного соединения в соответствии с методиками, утвержденными в установленном порядке. Штукатурные слои и выравнивающие покрытия не являются несущими и не учитываются при определении глубины анкеровки.

Количество дюбелей на 1м2

Для систем теплоизоляции «мокрого» типа с тонким наружным штукатурным слоем (СФТК):

средняя зонакрайняя зонасредняя зонакрайняя зонасредняя зонакрайняя зона

Для конструкций навесных фасадных систем с воздушным зазором (НФС):

Не менее 5-ти дюбелей на одну плиту теплоизоляции.

Упаковка и маркировка

Дюбели упаковываются в коробки по 500, 250 и 200 шт. На тарельчатом элементе дюбеля наносится маркировка производителя bau-fix, тип и длина дюбеля.

Рекомендации по установке

Сверление отверстий:

Сверление отверстий в несущем основании необходимо производить перпендикулярно его плоскости с помощью перфоратора (с отбойным воздействием специального сверла) в полнотелых основаниях, таких как бетон и бетонные блоки, полнотелый силикатный или керамический кирпич, керамзитобетон и т.п. и без ударного действия в пустотелых материалах и ячеистом бетоне.

Очистка отверстия:

Остатки сверления должны быть тщательно удалены из отверстия

Установочные параметры:

Минимальная толщина несущего основания – глубина анкеровки + 30 мм

Минимальное расстояние между осями дюбелей – 80 мм

Минимальное расстояние до края несущего основания – 80 мм

Минимальное расстояние до заполненного шва – 50 мм

Минимальное расстояние до незаполненного шва – 80 мм

Глубина отверстия:

Глубина отверстия должна превышать глубину анкеровки дюбеля не менее чем на 10 мм.

Места установки:

При выборе места установки тарельчатых дюбелей необходимо учитывать расположение арматуры и других включений, препятствующих сверлению отверстий.

Установка дюбелей:

Установка дюбеля производится в исходное положение легкими ударами при помощи молотка по распорному элементу дюбеля.

Контроль установки:

Дюбель TD 10 MT установлен правильно, если головка распорного элемента полностью утоплена в посадочное гнездо гильзы дюбеля.

Контрольные испытания:

До начала работ по установке дюбелей на объекте необходимо проведение контрольных испытаний для определения фактических значений выдергивающих усилий, характеризующих прочностные свойства материала основания по методике, утвержденной в установленном порядке.
