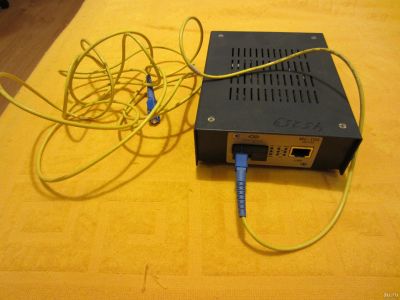

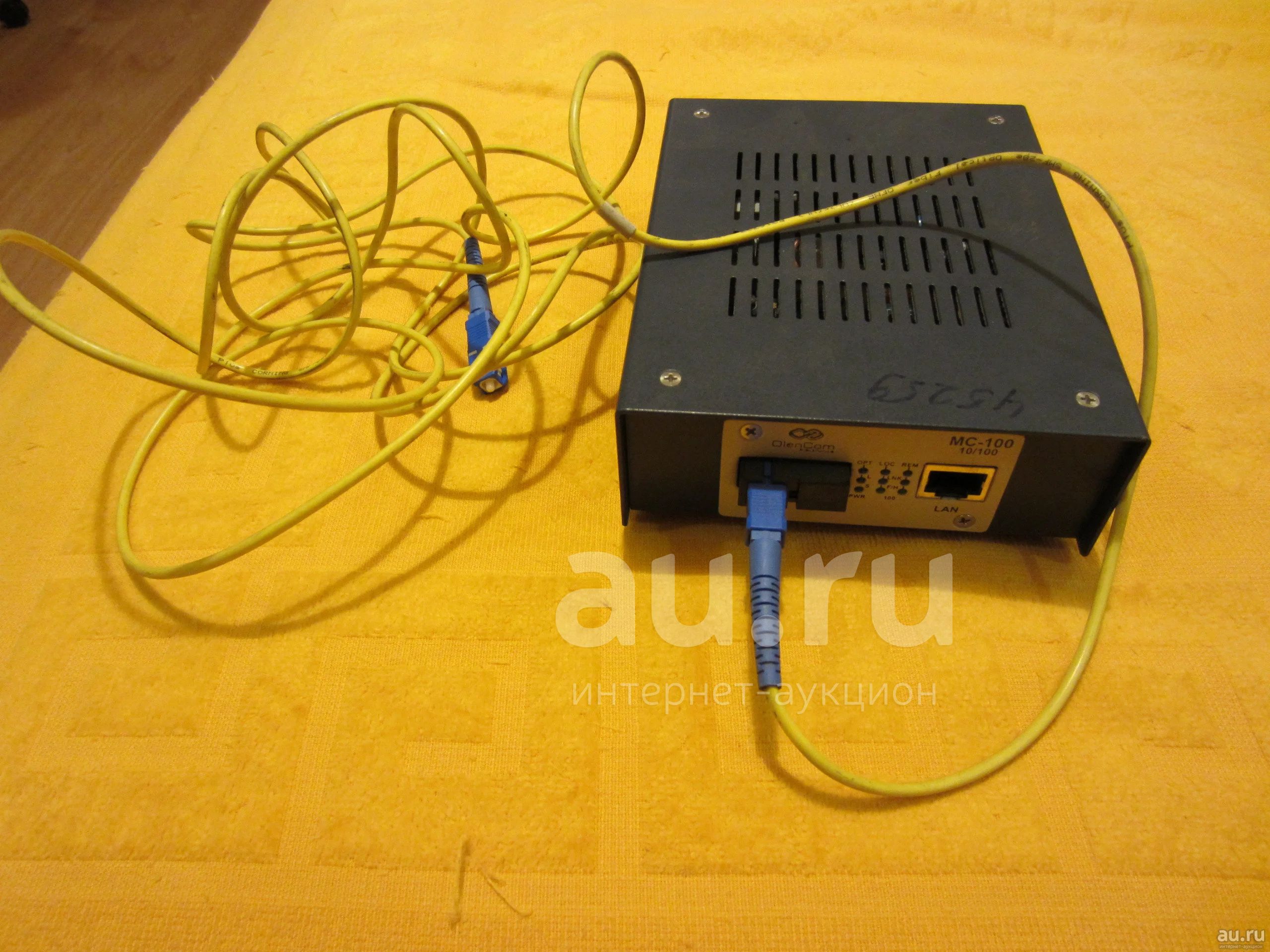

Сетевой медиаконвертер OlenCom MC100-10-RC

MC-100-10-RC, медиаконвертер с функцией управления

Оптоволоконные медиаконвертеры MC100-10-RC предназначены для сопряжения оптоволоконным каналом по протоколу 100Base-FX территориально разнесенных сегментов сети Ethernet. Обмен данными осуществляется по паре одномодовых или многомодовых оптических волокон или по одному одномодовому волокну с мультиплексированием по длине волны.

Варианты исполнения медиаконвертеров MC100-10-RC зависят от конструктивных и оптических параметров и описаны в спецификациях.

На лицевой стороне приборов, всех конструктивных исполнений, расположены оптический и Ethernet разъемы, а также светодиоды индикации. Разъем питания у всех исполнений находится с тыльной стороны прибора. На плате медиаконвертера расположен шестипозиционный DIP переключатель, позволяющий выбирать режим работы прибора.

LAN порт медиаконвертера поддерживает режим MDI/MDIX, т.е. для подключения к сетевому оборудованию не требуется подбирать раскладку кабеля. Медиаконвертер автоматически настраивается на раскладку подключенного оборудования.

Управление

Состояние медиаконвертера контролируется по светодиодам.

Назначение светодиодов следующее:

TX/RX — оптический трансивер;

LAN — разъем RJ-45 для подключения к сети Ethernet;

PWR — индикатор наличия питания;

OPT L — индикатор наличия соединения в оптическом канале;

OPT S — индикатор наличия оптического сигнала;

LOC LNK — индикатор подключения локального медиаконвертера к сети Ethernet;

LOC F/H — индикатор режима работы (FULL/HALF) LAN порта локального медиаконвертера;

LOC 100 — индикатор скорости работы (10/100) LAN порта локального медиаконвертера;

REM LNK — индикатор подключения удаленного медиаконвертера к сети Ethernet;

REM F/H — индикатор режима работы (FULL/HALF) LAN порта удаленного медиаконвертера;

REM 100 — индикатор скорости работы (10/100) LAN порта удаленного медиаконвертера;
