Редкая лампа 12С3С

Ретро. Винтаж.

Это генераторный СВЧ-триод дециметрового диапазона, трофейная копия немецкой лампы Телефункен LD1, заказ Люфтваффе 43 года. Первые выпуски у нас так и назывались - ЛД-1.

Любопытно, что даже в 70ые года она выпускалась по архаичным ЧТУ-01-425-52. Серийное производство было организовано на питерской"Светлане".

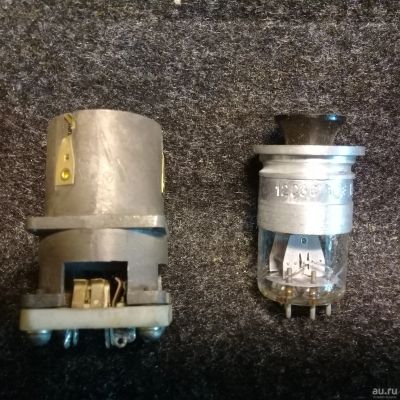

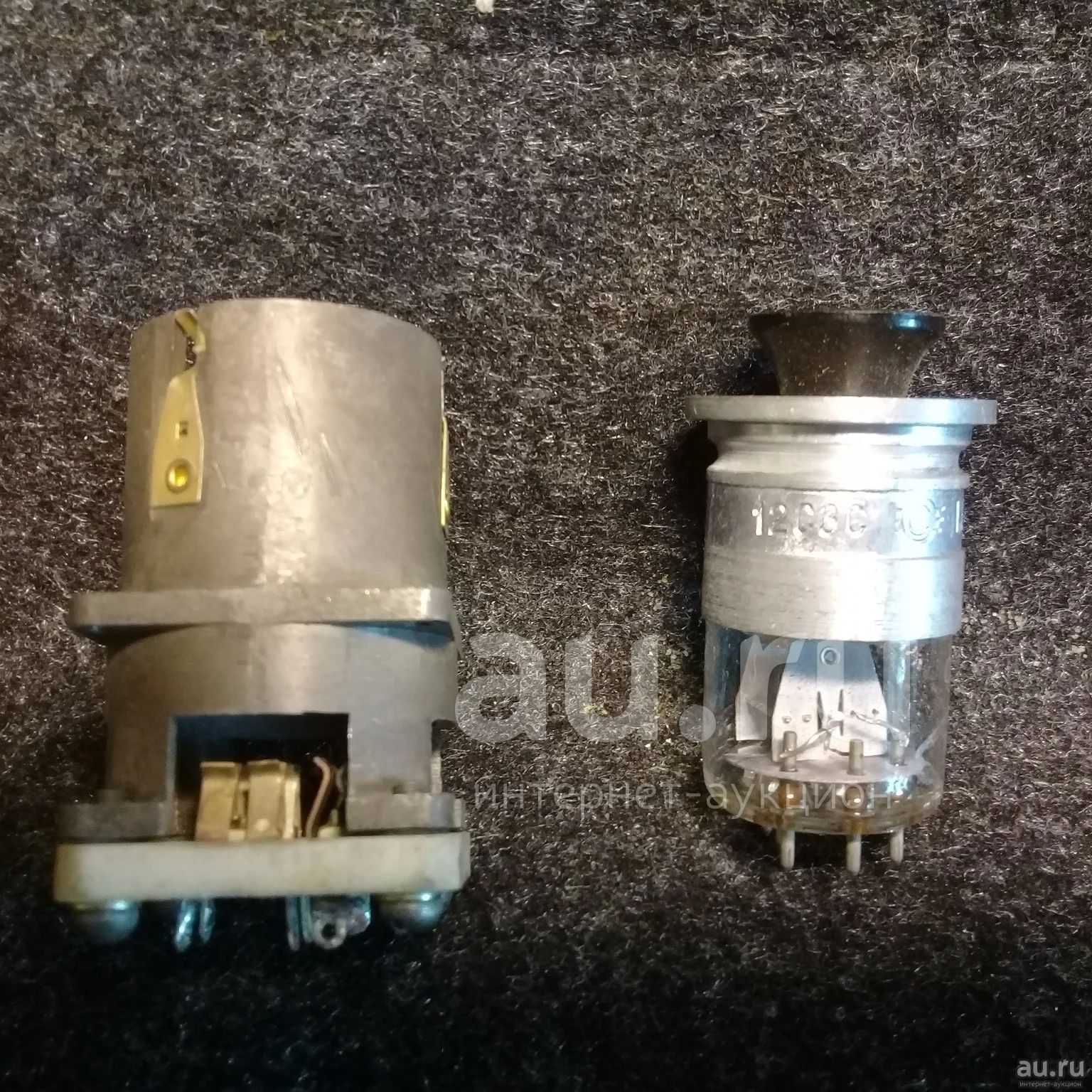

Лампа характерна необычным корпусом с металлической "башкой" и несимметричным цоколем.

Он отличается тем, что обеспечивает минимальную длину выводов и малые как межвыводную емкость, так и индуктивность выводов, что важно на высоких частотах.

Технические данные на нее из отраслевого справочника, и заводской паспорт.

Электрические параметры

Напряжение накала - номинальное 12,6 В

Ток накала - 102 мА

Номинальное напряжение на аноде - 100 В

Номинальное напряжение сетки - минус 4 В

Ток анода - 27,5 мА (при напряжении на сетке 0 В)

Крутизна характеристики - 3 мА/В

Коэффициент усиления - 12,5

Внутреннее сопротивление - 4,17 кОм

Выходная мощность (длина волны 30 см) - не менее 0,275 Вт

Максимальное напряжение на аноде - 300 В

Частота генерирования - до 1,1 ГГц

Максимальная мощность, рассеиваемая на аноде - 5 Вт

Входная емкость - 1,55 пФ

Выходная емкость - 0,65 пФ

Проходная емкость - 1,15 пФ

"Бесцокольная конструкция с максимально короткими внутренними токоподводами и жесткими выводами, направляющий ключ находится в металлическом кольце, прикрепленном к верхней части лампы ... Выходная мощность 275 милливатт приведена для автогенератора на частоте 1 гигагеpц" -
