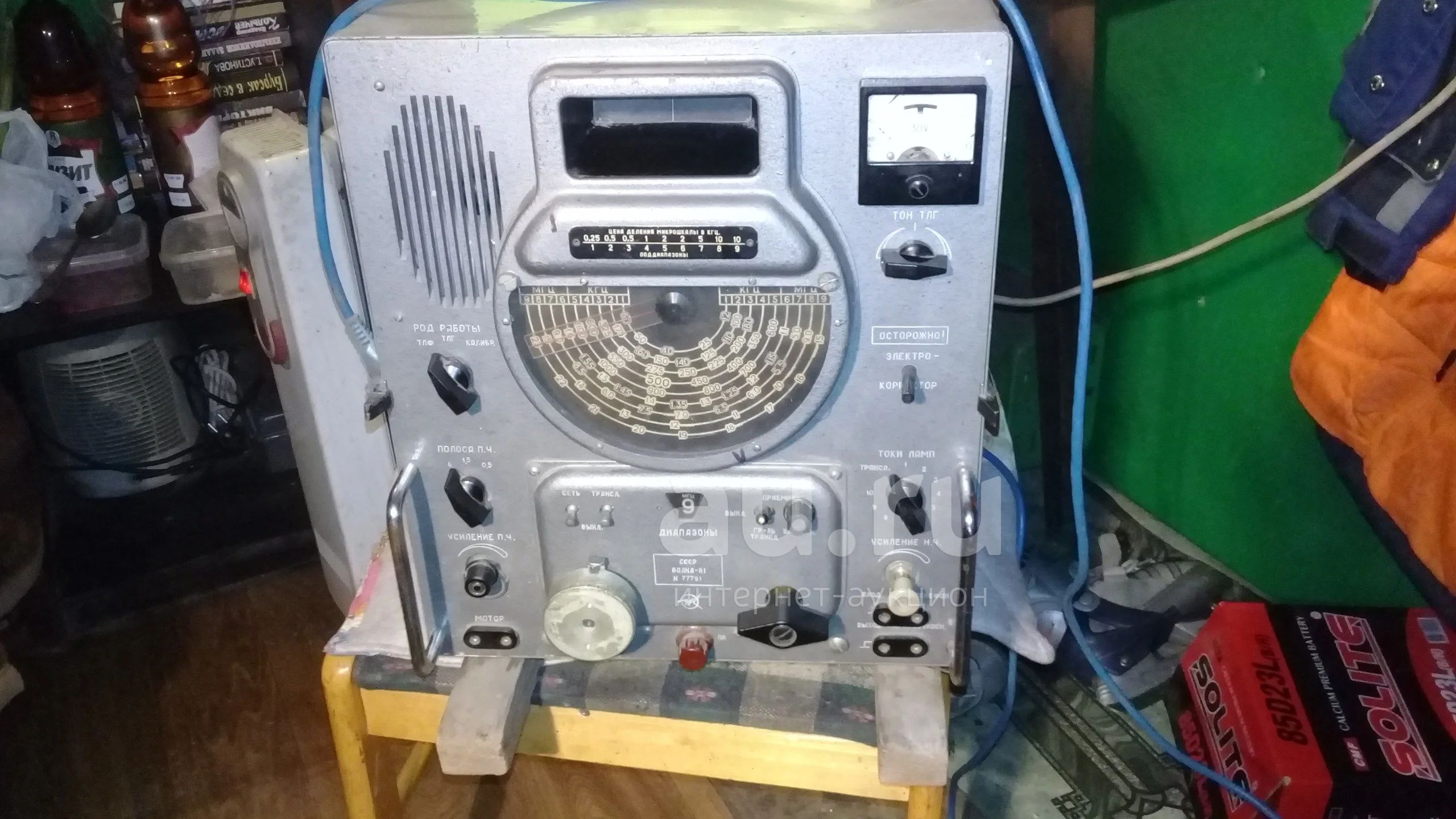

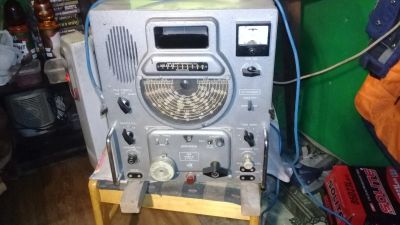

Радиоприёмник "ВОЛНА-К1

Находится в рабочем состоянии.

Стационарный супергетеродинный ламповый радиоприемник "Волна" предназначен для слухового приема телеграфных (незатухающих и тональных) и телефонных сигналов. Кроме того, радиоприемник может быть использован в комплекте аппаратуры для буквопечатающего факсимильного приема.

Приемники "Волна" выпускались на Александровском радиозаводе Владимирской области в СССР. Начало производства - конец 1950-х годов. Планировался как связной ПВ/КВ морской и речной судовой гражданский приемник. Для любительских целей ценен в качестве УПЧ на диапазоне 2 MHz, так как имеет там хорошую оптику, и при наличии КВ-конвертера с кварцево-диапазонной стабилизацией может обеспечить весьма комфортный прием.

Радиоприемник выполнен в виде настольной конструкции в экранированном металлическом корпусе по супергетеродинной схеме на четырнадцати пальчиковых лампах шестивольтовой серии с двойным преобразованием частоты. Двойное преобразование частоты применяется на диапазонах с 5 по 9 приемника "Волна-К"; на диапазонах с 6 по 9 - "Волна-K1", на 7 - 9 диапазонах - "Волна-3", а однократное преобразование на остальных диапазонах. Применение двойного преобразования частоты позволяет обеспечить на КВ диапазонах необходимое ослабление помехи по зеркальному каналу, а также позволяет получить на всех диапазонах полосу 0.5 KHz, т. к. в этом случае ширина полосы обеспечивается выбором сравнительно низкой второй промежуточной частоты (85 KHz). На длинноволновых диапазонах высокая промежуточная частота не нужна и необходимое ослабление зеркальной помехи достигается схемой с одним преобразованием.

ОСНОВНЫЕ ОСОБЕННОСТИ:

Существует шесть модификаций радиоприемника: 1] "Волна-К"; 2] "Волна-КТ" (тропический вариант); 3] "Волна-К1"; 4] "Волна-К1Т" (тропический вариант); 5] "Волна-К2" (отличается от "Волна-К" в том, что корпус приемника выполнен из алюминиевого сплава); 6] "Волна-3".

Элементная база - лампы (6К4П, 6А2П, 6Ж2П, 6П1П, 5Ц4C, 6Н3П, СГ3С, А6-3, МН-3) и полупроводники (Д2Ж, Д2Е, Д102).

Переключатель диапазонов - механический, барабанного типа. Число поддиапазонов - девять.

Установка и перестройка частоты радиоприемника обеспечивается вручную с помощью механического верньера. Верньер четырех-секционного КПЕ имеет четыре ступени замедления. Каждая ступень состоит из двух зубчатых колес с передаточным числом 1 : 3. Конструкция верньера полностью безлюфтовая за счет того, что зубцы ведущих колес каждой ступени заклиниваются между зубцам двух ведомых колес.

Шкала - комбинированная с механическим и оптическим фото-отображением принимаемой частоты со световой подсветкой.

В приемнике предусмотрена ступенчатая регулировка полосы пропускания по ПЧ.

Входные цепи радиоприемника во всем диапазоне частот рассчитаны на работу от открытой антенны любой длины. Входные цепи приемника "Волна-3", кроме того, рассчитаны на включение симметричной антенны через двухпроводный фидер с волновым сопротивлением 200 Ом. Вход приемника защищен от помех радиолокационного диапазона, а также от больших напряжений ВЧ, наводимых в антенне от работающих вблизи передатчиков.

Выход радиоприемника рассчитан на подключение:

двух пар низкоомных телефонов (Волна-К);

одной пары низкоомных телефонов и линии с нагрузкой 600 Ом (Волна-К1);

двух пар низкоомных телефонов и линии с нагрузкой 600 Ом, при выключенном громкоговорителе (Волна-3).

В приемник вмонтирован динамический громкоговоритель, обеспечивающий прослушивание передач при выходной мощности порядка 0,2 - 0,3 Вт. Предусмотрена возможность выключения громкоговорителя тумблером, расположенным на передней панели. Кроме того, на переднюю панель приемника "Волна-3" выведено напряжение промежуточной частоты 85 KHz.

На передней панели радиоприемника расположены следующие органы управления:

ручка переключения диапазонов;

ручка настройки;

ручка регулировки усиления по ПЧ;

ручка переключателя полосы;

ручка переключателя рода работ;

ручка регулировки тона ТЛГ;

ручка электрического корректора шкалы;

ручка переключателя "Токи ламп" (для контроля токов 10 ламп приемного тракта);

ручка регулировки усиления по НЧ;

тумблер включения приемника;

тумблер включения АРУ (только для радиоприемников "Волна-К", "Волна-К2", "Волна-3", "Волна-КТ");

тумблер включения громкоговорителя;

тумблер включения трансляции (только для радиоприемников "Волна-К1", "Волна-К1T");

тумблер включения "Приемник", "Звукосниматель" (только для радиоприемников "Волна-К1", "Волна-К1T");

тумблер переключения приема на симметричную и несимметричную антенны (только для радиоприемника "Волна-З").

Внутри радиоприемника (на блоке N 1) установлен переключатель кварцев. Предусмотрена возможность корректировки точной шкалы по внутреннему кварцевому калибратору электрокорректором.

Помимо основного тракта усиления в радиоприемнике имеются: кварцевый калибратор, III гетеродин, усилитель и детектор АРУ.

Кварцевый калибратор позволяет обеспечить заданную точность градуировки приемника путем периодической проверки оптической шкалы по калибровочным точкам.

Третий гетеродин необходим при приеме незатухающих колебаний, а также при калибровке.

Для включения кварцевого калибратора, а также третьего гетеродина служит переключатель "Род работы", выведенный на переднюю панель.

В приемнике применена усиленная АРУ.

Выпрямитель смонтирован внутри радиоприемника. Выпрямитель обеспечивает питание всех гетеродинов стабилизированными напряжениями +105 в и ~6.3 в, а всех остальных каскадов - нестабилизированными напряжениями +220 в и ~6.3 в.

Предусмотрены следующие варианты питания радиоприемника:

от сети переменного тока напряжением 220, 127, 110 в с частотой 50 Hz;

от сети постоянного тока напряжением 220, 110 и 24 в через преобразователи (для варианта питания от сети постоянного тока в комплекте радиоприемника предусмотрен выносной коммутатор преобразователей. Типы преобразователей, в зависимости от варианта питания, поставляются отдельно).

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон принимаемых частот (ДВ, СВ, КВ) 0.012 - 23 MHz 0.012 - 5 MHz

Число поддиапазонов 9

Запас перекрытия по частоте не менее 2 % (в начале и конце каждого диапазона)

Цена деления шкалы 0.25 - 10 KHz (в зависимости от поддиапазона)

Виды принимаемых сигналов AM/CW

Схема приемника супергетеродин с двойным преобразованием

Промежуточные частоты 1 ПЧ = 915 KHz; 2 ПЧ = 85 KHz

Ширина полосы пропускания ПЧ 0.5; 1.5; 6.0 KHz

Чувствительность

в режиме CW до 4 мкв

в режиме AM до 10 мкв

Избирательность по зеркальному каналу 60 dB

Эффективность РРУ по ПЧ и НЧ 60 dB

Эффективность АРУ по ПЧ и НЧ уровень U вых. поддерживается в пределах 12 dB при изменении U вх. на 60 dB

Неравномерность АЧХ УНЧ не более 6 dB (в диапазоне частот 200 - 6000 Hz)

Энергетика

Питание без блока ОП-120 однофазная сеть ~ тока напряжением 220, 127, 110 В с частотой 5О Hz

через блок ОП-120 Ф2 сеть постоянного тока напряжением 220 В

через блок ОП-120 Ф1 сеть постоянного тока напряжением 110 В

через блок ОП-120 Ф3 сеть постоянного тока напряжением 24 В

Потребляемая мощность 90 вт (от сети переменного тока 220, 127, 110 В с частотой 5О Hz)

330 вт (от источника постоянного тока 220 В)

330 вт (от источника постоянного тока 110 В)

260 вт (от источника постоянного тока 24 В)

Габариты

Радиоприемник 346 х 410 х 410 мм

Масса

Радиоприемник 40 Кг
