BMS 3S / 4S / 5S (21В, 100А) — контроллер заряда NCM Li-Ion аккумуляторов с защитой

Универсальная BMS 3S / 4S / 5S (12.6 / 16.8 / 21В, 100А)

— контроллер заряда NCM Li-Ion аккумуляторов с защитой

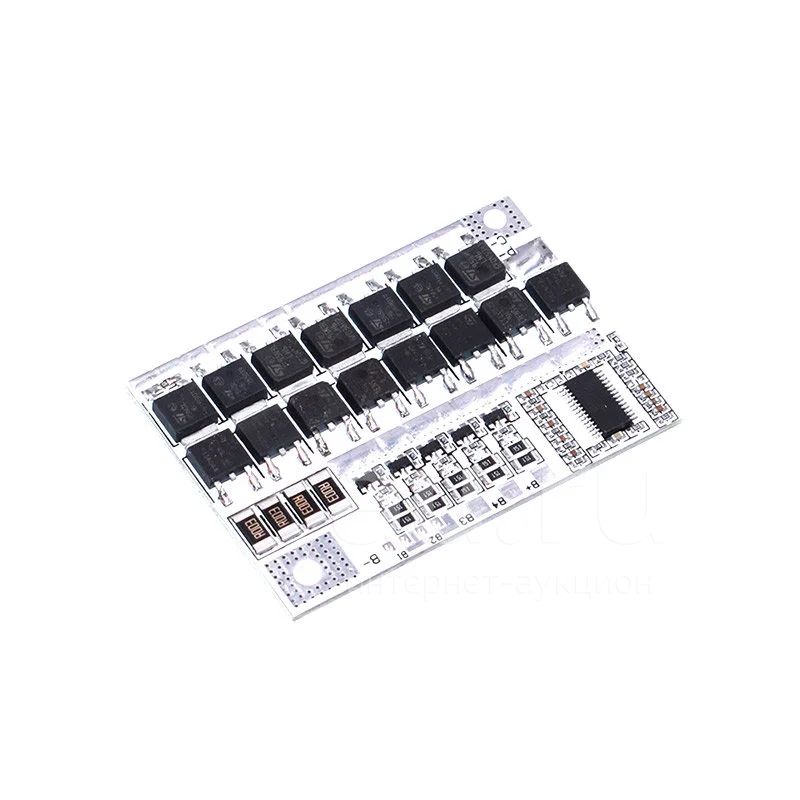

Модуль контроля и защиты литиевых аккумуляторных батарей 21В 1005S BMS с возможностью последовательного включения нескольких батарей и балансировкой элементов аккумуляторной сборки.

КОНТРОЛЛЕР ЗАРЯДА NCM АККУМУЛЯТОРОВ С ЗАЩИТОЙ BMS 5S (21В, 100А)

Модуль предусматривает включение пяти аккумуляторов. Настройка количества подключаемых аккумуляторов осуществляется запайкой перемычек в соответствующие позиции. Для 4х элементов, перемычка запаивается на место, обозначенное как «4», для 3х, соответственно — «3». При установке пяти элементов, перемычка не запаивается (режим включен по умолчанию). Батареи соединяются последовательно.

Технические характеристики для варианта включения Li-ION батарей:

• максимальный ток — 60, А (80, А с радиатором охлаждения);
• ток срабатывания защиты — 100, А;
• максимальное напряжение при зарядке — 4,2 В на элемент;
• максимальное напряжение при разрядке — 2,8 В на элемент;
• напряжение восстановления — 2,9 В на элемент;
• балансировочный ток — 60 мА.

Технические характеристики для варианта включения LiMO батарей:

• ток срабатывания защиты — 100, А;
• максимальное напряжение при зарядке — 4,21 В на элемент;
• максимальное напряжение при разрядке — 2,72 В на элемент;
• напряжение восстановления — 2,88 В на элемент;
• балансировочный ток — 60 мА.

Минус подключается к контактной площадке «B-», точки соединения батарей подключаются к площадкам «B1 — B4». Если подключаются три элемента, то B1 и B2 соединяются с площадкой «B-«; при подключении 4х элементов соединяются «B1» и «В-». Плюсовой провод батареи идет на зарядное устройство и нагрузку и подключается на площадку «B+” платы.

Модуль имеет встроенную защиту от превышения температуры.

ОСНОВНЫЕ ДОСТОИНСТВА

• Контроль заряда/разряда
• Защита от перегрузок
• Несколько вариантов включения и типов используемых аккумуляторных элементов

ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ

• Замена устаревших NiMH-аккумуляторов при ремонте дрелей, шуруповертов и другого ручного инструмента
• Модернизация питания электровелосипедов, гироскутеров, самокатов
• Разработка систем автономного электропитания для охранной и пожарной сигнализации

КОМПЛЕКТАЦИЯ

• 1 × Контроллер заряда NCM Li-Ion аккумуляторов с защитой BMS 5S (21В, 100А)
