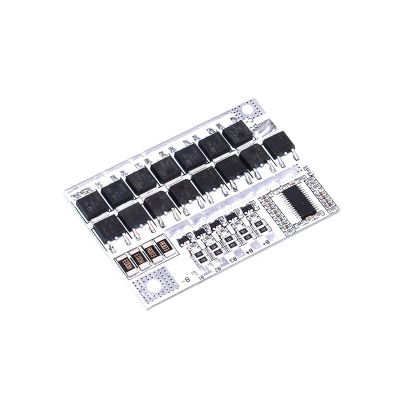

BMS 5S (21В, 100А) — контроллер заряда NCM Li-Ion аккумуляторов с защитой
Модуль контроля и защиты литиевых аккумуляторных батарей 21В 1005S BMS с возможностью последовательного включения нескольких батарей и балансировкой элементов аккумуляторной сборки.
КОНТРОЛЛЕР ЗАРЯДА NCM АККУМУЛЯТОРОВ С ЗАЩИТОЙ BMS 5S (21В, 100А)
Модуль предусматривает включение пяти аккумуляторов. Настройка количества подключаемых аккумуляторов осуществляется запайкой перемычек в соответствующие позиции. Для 4х элементов, перемычка запаивается на место, обозначенное как «4», для 3х, соответственно — «3». При установке пяти элементов, перемычка не запаивается (режим включен по умолчанию). Батареи соединяются последовательно.
Технические характеристики для варианта включения Li-ION батарей:
- максимальный ток — 60, А (80, А с радиатором охлаждения);
- ток срабатывания защиты — 100, А;
- максимальное напряжение при зарядке — 4,2 В на элемент;
- максимальное напряжение при разрядке — 2,8 В на элемент;
- напряжение восстановления — 2,9 В на элемент;
- балансировочный ток — 60 мА.
Технические характеристики для варианта включения LiMO батарей:
- ток срабатывания защиты — 100, А;
- максимальное напряжение при зарядке — 4,21 В на элемент;
- максимальное напряжение при разрядке — 2,72 В на элемент;
- напряжение восстановления — 2,88 В на элемент;
- балансировочный ток — 60 мА.
Минус подключается к контактной площадке «B-», точки соединения батарей подключаются к площадкам «B1 — B4». Если подключаются три элемента, то B1 и B2 соединяются с площадкой «B-«; при подключении 4х элементов соединяются «B1» и «В-». Плюсовой провод батареи идет на зарядное устройство и нагрузку и подключается на площадку «B+” платы.
Модуль имеет встроенную защиту от превышения температуры.
ОСНОВНЫЕ ДОСТОИНСТВА
- Контроль заряда/разряда
- Защита от перегрузок
- Несколько вариантов включения и типов используемых аккумуляторных элементов
ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ
- Замена устаревших NiMH-аккумуляторов при ремонте дрелей, шуруповертов и другого ручного инструмента
- Модернизация питания электровелосипедов, гироскутеров, самокатов
- Разработка систем автономного электропитания для охранной и пожарной сигнализации
КОМПЛЕКТАЦИЯ
- 1 × Контроллер заряда NCM Li-Ion аккумуляторов с защитой BMS 5S (21В, 100А)
