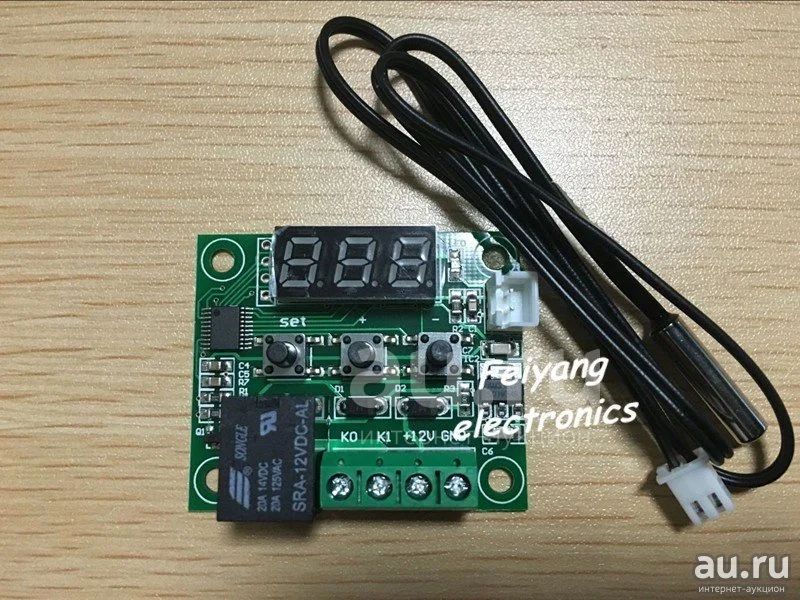

Терморегулятор цифровой бескорпусной 12 В регулятор температуры с термопарой, -50 ~ +110°C,максимальный ток управления 5A. Модель XH-W1209

Характеристики

Габаритные размеры, мм: 40 x 48.5 x 14

Температура программирования, °C: -50 ~ 110

Точность: 0.1°C в диапазоне от -9.9°C до 99.9°C; или 1°C вне этого диапазона

Точность измерения, °C: 0.1

Точность контроля, °C: 0.1

Точность гистерезиса, °C: 0.1

Время обновления показаний, с: 0.5

Напряжение питания, В: 12

Датчик: NTC 10K 0.5%, водозащита 0.5 м

Максимальный ток нагрузки, А: 5

Температура окружающей среды, °C: -10 ~ 60

Влажность окружающей среды, %: 20 - 85

Потребляемый ток, мА: 35

Потребляемый ток при работе реле, мА: 65

На втором фото для примера показана схема подключения в качестве нагрузки,лампочка.Аналогично можно подключить и другую нагрузку.

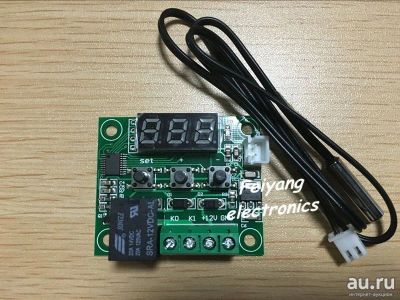

Программируемый термостат предназначен для контроля температуры в диапазоне от -50 до +100 градусов. Программируемый терморегулятор имеет LED дисплей с тремя знаками, индикатор включения реле, три кнопки управления электронным терморегулятором, разъем для подключения внешнего термодатчика, клеммы "K0/K1" для подключения нагрузки и "+12V/GND" для питания платы терморегулятора. На дисплее отображается текущая измеряемая температура с датчика. LED индикатор отображает следующие параметры: "LL" - датчик не подключен, "HH" - температура вне диапазона.

Терморегулятор высокой точности XH-W1209 питание: любой источник постоянного тока 12 вольт.Пропорционально-интегрально-дифференциальный (ПИД) регулятор является промышленным профессиональным устройством, предназначен для поддержания необходимой температуры воздуха в инкубаторах, теплицах, террариумах, в системах отопления, для управления температурой теплых полов, бассейнов, морозильных камер, системы для не замерзания водосливов и т.д. PID controller широко используется для изготовления самодельных и серийных моделей техники. PID controller (ПИД контролер) это мини компьютер, который отвечает за весь процесс контроля температуры в устройстве объекта контроля. . Достаточно один раз выставить нужные параметры и все, можно не беспокоится за результат

Для установки температуры контроля необходимо нажать кнопку SET, после чего кнопками "+" или "-" установить новую температуру, и еще раз нажать кнопку SET

Для входа в режим программирования необходимо удерживать в течение 5 секунд кнопку SET, после чего кнопками "+" или "-" выбрать пункт меню из списка ниже. Для сохранения настроек нужно нажать и удерживать кнопку SET, или же не нажимать никакие кнопки в течение 10 секунд. Для возврата к установкам по-умолчанию необходимо нажать и удерживать кнопку "+".

Меню терморегулятора:

Меню Описание Параметр По-умолчанию

P0 Охлаждение (Cooling) или нагрев (Heating) C / H C

P1 Гистерезис температуры 0.5 - 15 2

P2 Верхний предел температуры 110 110

P3 Нижний предел температуры -50 -50

P4 Коррекция температуры -7 ... +7 0

P5 Задержка срабатывания, минут 0 - 10 0

P6 Сигнализация превышения температуры 0 - 110 OFF
