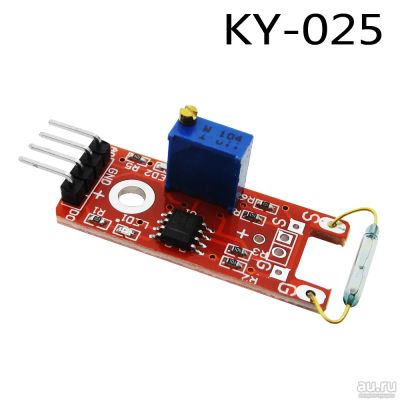

KY-025 — модуль с герконом для Arduino

“KY-025” – датчик содержит геркон (герметизированный контакт), который при отсутствии магнитного поля разомкнут и при поднесении магнита к нему замыкается. На плате имеются 2 светодиода, одни горит при подаче питания на сенсор, другой загорается при срабатывании датчика.

Устройство можно использовать в качестве датчика открытия двери или окна при создании сигнализации (геркон располагается на неподвижной части, а магнит на подвижной).

Подключение датчика с герконом:

• “A0” – аналоговый выход
• “G” – общий
• “+” – плюс питания
• “D0” – цифровой выход (лог. единица при наличии магнитного поля, лог. ноль – нет магнитного поля)

Технические характеристики:

• напряжение питания, В: 3,3 – 5
• дальность срабатывания геркона, мм: 10-20
• размеры платы, мм: 45*20*12
