KY-033 — датчик отслеживающий линию для Arduino

Удалён продавцом.

28 мая 2020 05:09
Цена
80 руб.
Удалён(28 мая 2020 05:09)

Описание

Состояние
Новое

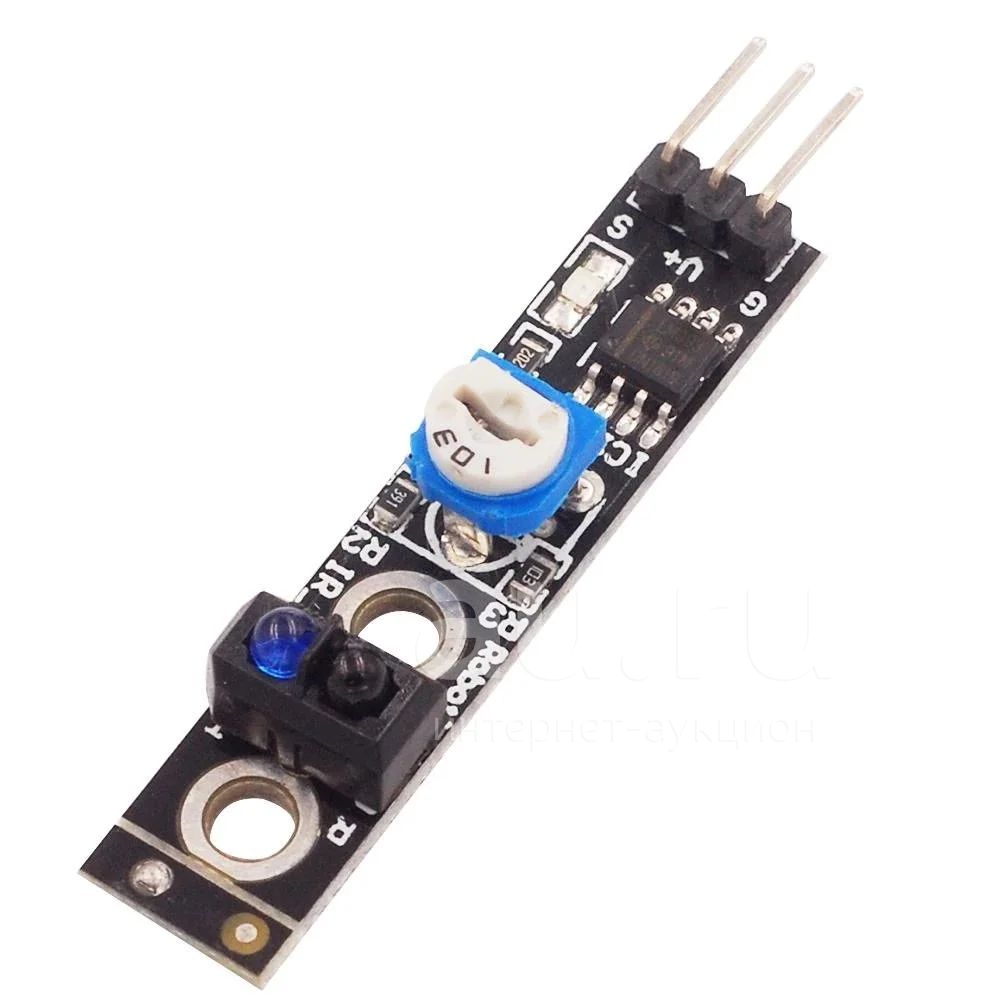

“KY-033” – модуль состоит из инфракрасного излучателя и фототранзистора, который принимает отраженный сигнал от объекта, расположенного на небольшом расстоянии – 1-20 мм. Датчик можно использовать для отслеживания и движения робота по черной линии, так как от черного цвета сигнал отражается плохо, а при потере роботом линии и отражении от белого цвета сигнал отражается хорошо. Для настройки дальности срабатывания датчика имеется переменный резистор. При срабатывании загорается светодиод на плате и на выходе “S” появляется лог. 0.

Также этот оптический сенсор можно применять для детектирования отражающих предметов или для измерения оборотов вала двигателя.

Подключения датчика линии:
  • “G” – общий
  • “V+” – плюс питания
  • “S” – цифровой выход (лог. единица если нет отражения от объекта, лог. ноль есть отражение – срабатывание)
Технические характеристики “KY-033”:

напряжение питания: 3,3 – 5,5 В

длина волны излучения: 950 нМ

размеры: 47 x 11 x 11 мм

Используемые детали:

сборка TCRT5000, LM393
