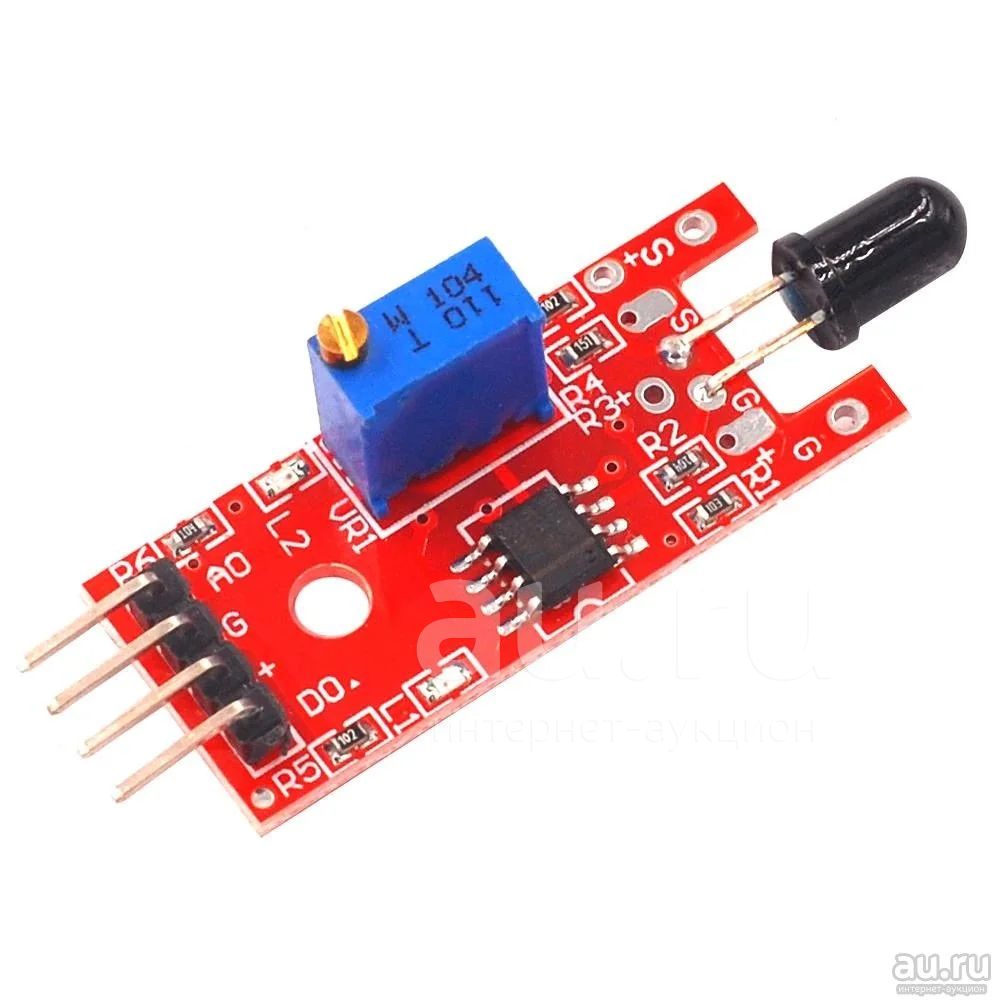

KY-026 — датчик пламени инфракрасный для Arduino

Удалён продавцом.

28 мая 2020 05:09
Цена
80 руб.
Удалён(28 мая 2020 05:09)

Описание

Состояние
Новое

“KY-026” – датчик пламени реагирует на инфракрасное излучение (открытый огонь) и наиболее чувствителен к длинам волн от 760 нм до 1100 нм. Этот детектор огня имеет два выхода – цифровой и аналоговый и легко подключается к платам “Arduino”, или другим микроконтроллерам. На плате имеется 2 светодиода – индикации питания и индикации выхода с компаратора при обнаружении огня.

Модуль выполнен на микросхеме LM393. При отсутствии пламени на аналоговом выходе имеется напряжение 4,2 В, а при появлении огня на расстоянии 1 метр, на аналоговом выходе – 0,2 В (при напряжении питания 5 В).

Характеристики:
  • угол обнаружения пламени, град: 60
  • дальность обнаружения огня, м: 1
  • напряжение питания, В: 3- 5.5
  • размеры (длина x ширина), мм : 36 x 16
Подключение датчика огня “KY-026”:
  • “A0” – выходное напряжение в реальном времени (аналоговый выход)
  • “G” – GND (общий)
  • “+” – плюс питания
  • “D0” – цифровой выход, когда температура пламени превысит определенный порог, на нем появляется напряжение высокого уровня (порог срабатывания регулируется потенциометром)
