5A 75 Вт XL4015 DC-DC преобразователь Регулируемый понижающий модуль 4,0-38 в до 1,25-36 в DIY Регулируемый источник питания
Продан по цене «Купить сейчас».
5A 75 Вт XL4015 DC-DC преобразователь Регулируемый понижающий модуль ...
Описание
Состояние | Новое |
Основные характеристики модуля:
- Диапазон входных напряжений: 4...36V. Максимум 38...40V. Реально работает от 4,5...4,6 вольт. Если на входе 4 вольта, то индикация вольтметра засвечена не будет;
- Диапазон выходных напряжений (регулируется): 1,25...32V;
- Максимальный выходной ток: 5А. На самом деле, это максимальный ток диода SS54, что на плате. Рекомендуют нагружать током не более 4,5А, а на микросхему XL4015 приклеить радиатор, который идёт в комплекте.
- Диапазон измеряемого напряжения вольтметра: 0...40V;
- Точность показаний вольтметра: ±0,1V;
- Защита от переполюсовки на входе;
- Защита от короткого замыкания (КЗ) на выходе (Есть нарекания по работе защиты от короткого замыкания на выходе, поэтому специально устраивать КЗ не рекомендую);
- Встроенная защита от температурного перегрева.
Не будем забывать, что производители любят завышать характеристики своих изделий. Судя по отзывам, наиболее оптимальный вариант использования данного DC-DC модуля - это работа при входном напряжении до 30 вольт и потребляемом токе до 2 ампер.

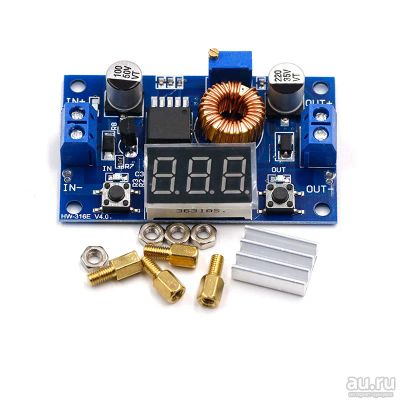

Управление DC-DC модулем.На печатной плате DC-DC модуля установлены две кнопки управления и регулятор выходного напряжения - обычный многооборотный переменный резистор.
- Короткое нажатие кнопки 1 отключает/включает индикацию вольтметра. Своеобразный диммер. Удобно при запитке от АКБ.
- Коротким нажатием на кнопку 2 можно переключать режим работы вольтметра, а именно, отображения входного или выходного напряжения на индикаторе. При использовании совместно с АКБ можно контролировать напряжение батареи и не допускать глубокого разряда.
Сначала кнопкой 2 выбираем, какое напряжение отображать на дисплее вольтметра (входное или выходное). Затем мультиметром замеряем постоянное напряжение (входное или выходное) на клеммах. Если оно отличается от величины напряжения, отображаемого вольтметром, то начинаем калибровку.
Жмём 3-4 секунды на 2-ую кнопку. Показания на дисплее должны потухнуть. Отпускаем кнопку. При этом показания на дисплее появятся и начнут моргать.
Далее кратковременными нажатиями на кнопки 1 и 2 уменьшаем или увеличиваем величину отображаемого напряжения с шагом 0,1V. Если надо увеличить показания, например, с 12,0V до 12,5V, то жмём 5 раз на кнопку 2. Если надо уменьшить с 12V до 11,5V, то, соответственно, жмём 5 раз на кнопку 1.
После того, как калибровка завершена, жмём секунд 5 на кнопку 2. При этом показания на дисплее вольтметра перестанут моргать - калибровка завершена. Также можно ничего не делать и секунд через 10 вольтметр сам выйдет из режима калибровки.
