Лот: 15225998. Фото: 1. Мультиметр / прибор комбинированный... Радиолюбительский инструмент

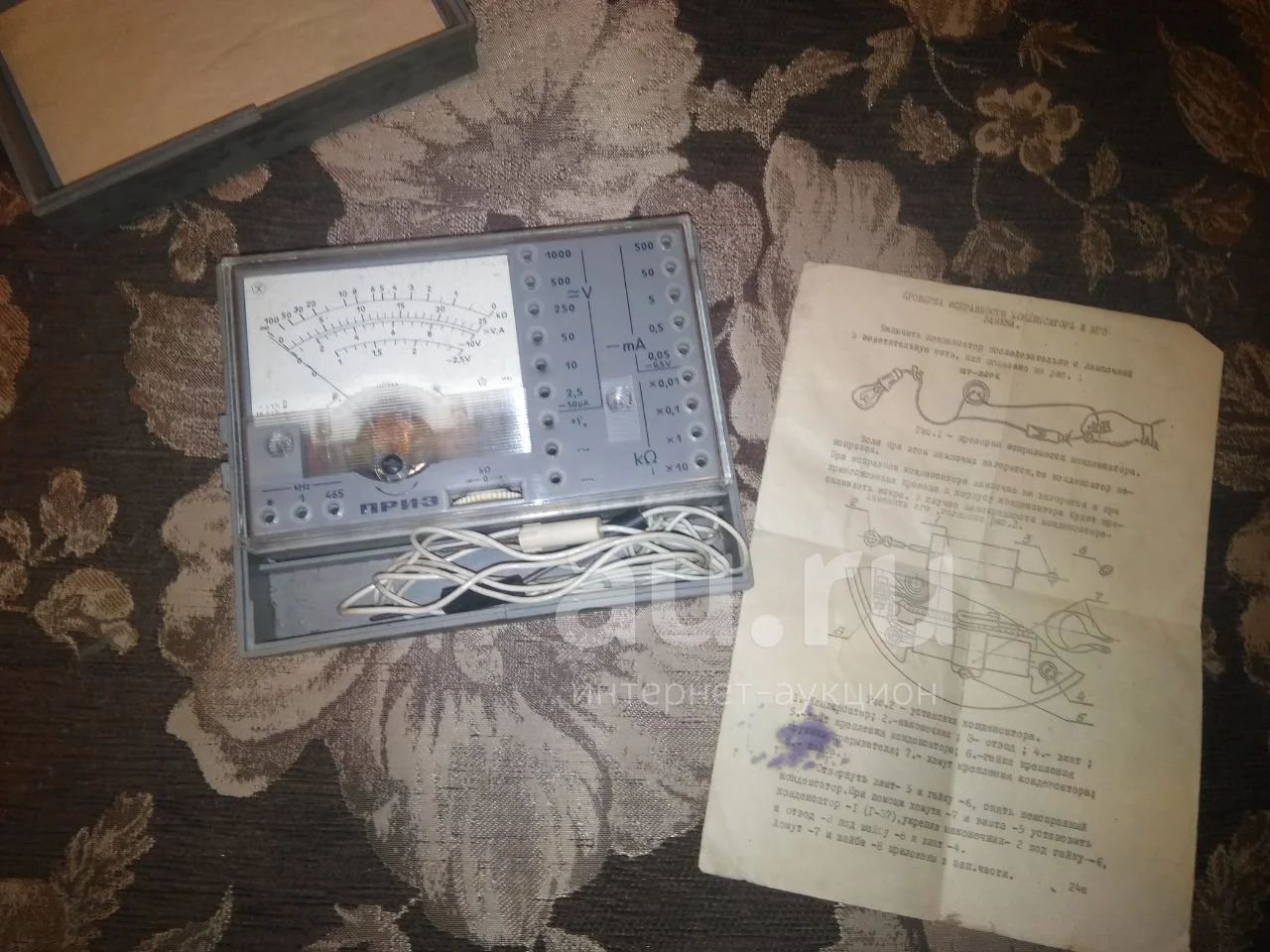

Мультиметр / прибор комбинированный / авометр Ц4323 в упаковке. Произ...

Текущая цена
200 руб.
Блиц-цена
400 руб.
Текущая цена
200 руб.
Аватарка
Победитель
1
Блиц-цена
400 руб.
Продан(9 янв 2020 14:33)
1 человек минимальное кол-во участников торгов

Описание

Состояние
Б/у

Продаю по цене неисправного, потому что не проверял работоспособность.

Ц4323 прибор бытовой «Приз» предназначен для измерения тока и напряжения в цепях постоянного и переменного тока синусоидальной формы, сопротивления постоянному току и определения работоспособности трактов усилителей радиотехнических устройств.

Технические характеристики Ц4323:

Пределы измерения:

- напряжения постоянного тока - 0,5 В; 2,5 В; 10 В; 50 В; 250 В; 500 В; 1000 В;

- напряжения переменного тока - 2,5 В; 10 В; 50 В; 250 В; 500 В; 1000 В;

- силы постоянного тока - 0,05 мА; 0,5 мА; 5 мА; 50 мА; 500 мА;

- силы переменного тока - 0,05 мА;

- сопротивления постоянному току - 0,5 кОм; 5 кОм; 50 кОм; 500 кОм.

Входное сопротивление прибора при измерении постоянного и переменного напряжения - 20 000 Ом/В.

Основная погрешность определяется при нормальных значениях влияющих величин:

- от конечного значения шкалы при измерении на постоянном и переменном токе - не более ±5%;

- от длины рабочей части шкалы, равной 65 мм, при измерении сопротивления - не более ±5%.

Нормальное значение влияющей величины:

- рабочее положение при измерениях прибором - горизонтальное ±2°;

- рабочее положение при работе с генератором - произвольное;

- напряжение при измерении сопротивления постоянному току - от 2,7 В до 3,8 В;

- частота при измерении тока или напряжения - любое в номинальной области;

- форма кривой тока или напряжения - синусоидальная с коэффициентом искажения не более 2%;

- сопротивление нагрузки генератора - не менее 50 кОм.

Падение напряжения на приборе «Приз» Ц4323:

- на постоянном токе - не более 1,2 В;

- на переменном токе - не более 3 В.

Потребление от источника питания и значение тока в измеряемом сопротивлении на пределах 0,5 кОм; 5 кОм; 50 кОм; 500 кОм - не более 75 мА; 7,5 мА; 0,75 мА; 0,075 мА соответственно.

Максимальное потребление тока от источника питания при работе генератора - не более 100 мА.

Параметры встроенного генератора прибора при нормальных значениях влияющих величин:

- выход напряжения низкой частоты (НЧ) - непрерывная генерация импульсного напряжения, близкого к прямоугольной форме, частоты - 1 кГц ±20%;

- выход напряжения промежуточной частоты (ПЧ) - непрерывная генерация напряжения, близкого к синусоидальным колебаниям, модулированного непрерывным импульсным напряжением, форма которого близка к прямоугольной, частоты - 465 кГц ±10%;

- коэффициент глубины амплитудной модуляции (М) на выходе ПЧ - от 20% до 90%;

- амплитудное значение выходного напряжения на каждом из выходов - не менее 0,5 В.
