SG3525 LM358
Описание
Состояние | Новое |

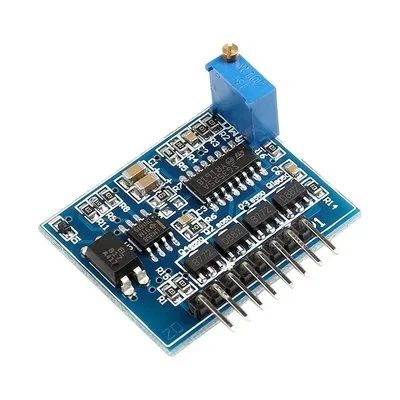

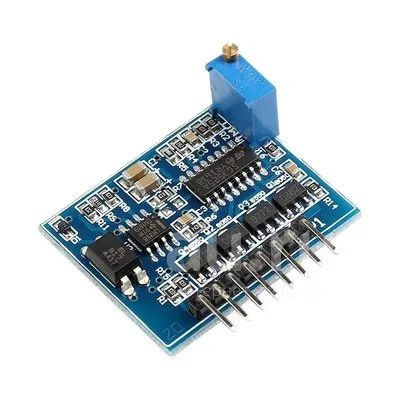

Плата для преобразователей напряжения, с драйвером управления полевыми транзисторами и с модулем управления выходной мощностью.
На плате стоит подстроечный резистор, которым можно регулировать частоту генерации. Регулировка производится в пределах 20-35 кГц. Драйвер управления полевыми транзисторами выполнен на четырёх биполярных транзисторах, с выхода и которых можно подключать полевые транзисторы напрямую.
Назначение выводов платы:
Вывод 1 - питание платы
Вывод 2 - выход 1
Вывод 3 - минус платы (земля)
Вывод 4 - выход 2
Вывод 5 и 6 - вход блокировки выхода (оптрон)
Вывод 7 - выход блокировки
Вывод 8 - вход микросхемы для регулировки выходного напряжения (обратная связь)
Вход блокировки выполнен через оптрон, что удобно, если требуется гальваническая развязка между микросхемой и датчиком блокировки, ток срабатывания около 5 мА. С оптрона сигнал усиливается операционным усилителем на LM358 до уровня, необходимого для входа блокировки выходного сигнала SG3525.
https://zen.yandex.ru/media/toolelectric/plata-s-generatorom-i-draiverom-dlia-invertora-na-sg3525-i-lm358-aiyima-5b9ccab9accf9b00aad5d5d4
