ICL8038 модуль генератора радиоконструктор

Описание:

Модель: ICL8038

Вход, работающего на постоянном токе 12 В

Частотный диапазон 50-5 кГц,

Размеры: 6 см * 4,5 см * 0,2 см

Вес: 26 г

ICL8038 pin-код функции:

1 фут, 12 фут: регулятор синусоидальной формы волны;

2 фута: выход синусоидальной волны;

3 фута: треугольная волна;

4 фута, 5 футов: частота и рабочий цикл (или асимметрия формы волны) регулировка;

6 футов: V +, положительный источник питания;

7 футов: смещение; 8 футов: регулировка частоты входной терминал;

9 футов: выход квадратной волны.

Это открытый выходной терминал коллектора, работа должна принимать нагрузочный резистор в соответствующий положительный терминал питания от pin, чтобы получить ttl-совместимый квадратный выход, сопротивление нагрузки должно быть подключено к источнику питания + 5 В;

10 футов: клемма конденсатора синхронизации;

11 футов: V-, отрицательная клемма питания или земля. Используйте положительный и отрицательный источник питания, 11 футов до отрицательного источника, выходная форма волны симметрична по отношению к 0 В; Используйте один положительный источник питания, 11 футов заземлен, выходная форма волны однополярная, равномерное напряжение + VCC/2;

13 футов, 14 футов: пустая нога.

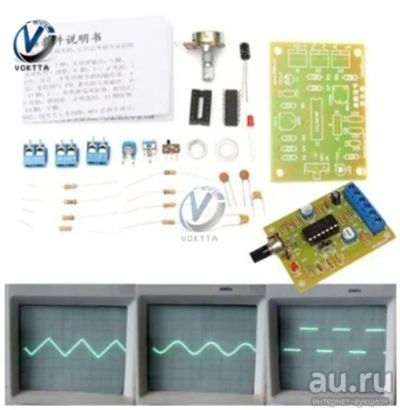

Комплекты предназначены для частотного диапазона 50-5 кГц, два диапазона с переключателем S для переключения, RP1-это регулировка частоты, RP2-регулировка рабочего цикла, RP3-это Регулировка искажений синусоидальной волны. Схема использует 12 в один источник питания, вход от X1; X2, X3 является выходной стороной формы волны, вы можете использовать осциллограф для наблюдения трех выходных сигналов.
