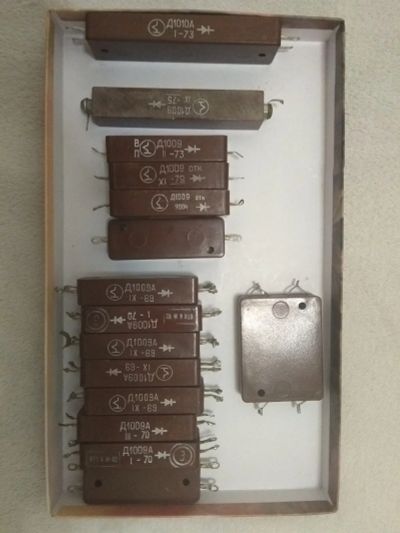

Выпрямительный столб Д1009 кремниевый выпрямительный высоковольтный диод

Основные технические характеристики диодных столбов .

Д1009

Uобр max, кВ -

Uобр имп max, кВ - 2

Iпр max, мА - 300

Iпр имп max, А -

Uпр/Iпр, В/мА - 2,6/300

Ioбр, мкА - 100

fд max, кГц - 1

t вос обр, мкс -

Т°C - -60/+85

Условные обозначения электрических параметров диодных столбов:

• Uoбp max - Максимальное постоянное обратное напряжение;

• Uобр имп max - Максимальное импульсное обратное напряжение;

• Inp max - Максимальный (средний) прямой ток;

• Inp имп max - Максимальный импульсный прямой ток;

• Uпр/Iпр - Постоянное прямое напряжение (Uпр) на диоде при заданном прямом токе (Iпр) через него;

• Iобр- Обратный ток диода при предельном обратном напряжении;

• fд max - Максимальная рабочая частота диода;

• tвoc обр - Время обратного восстановления;

• Т - температура окружающей среды.

Общая информация

Д1009А

Столбы из кремниевых, диффузионных диодов, выпрямительные.

Предназначены для преобразования переменного напряжения частотой до 1 кГц.

Выпускаются в пластмассовом корпусе с заливкой эпоксидным компаундом с жесткими выводами.

Тип столба и схема соединения электродов с выводами приводятся на корпусе.

Масса столба не более 53 г.

Технические условия: ТР3.362.016 ТУ1.
