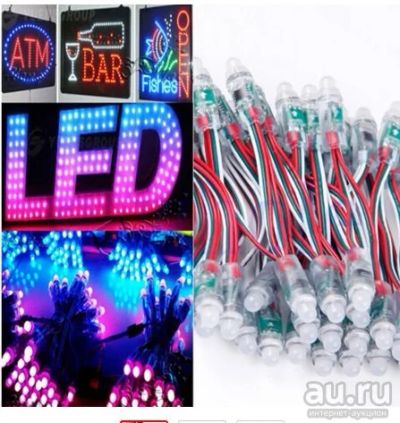

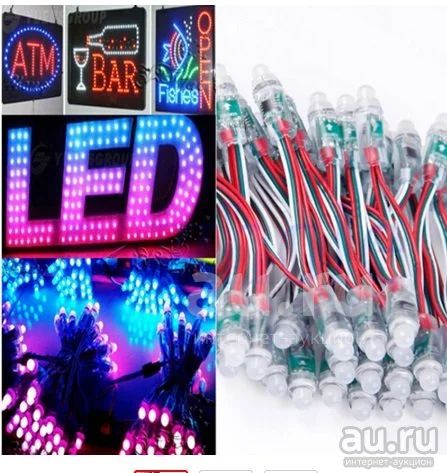

Светодиодный модуль герметичный с чипом WS2811. 5 вольт, 0.3 Вт

Чип WS2811 - самая продвинутая система управления светом!

Внутри герметичного рассеивателя находится три светодиода RGB 5050 и микросхема WS2811.

Предназначен для создания систем динамического света.

Главной особенностью устройства является возможность управления по однопроводному скоростному последовательному цифровому каналу большим массивом (более 1000 диодов при скрости 30 fps), при этом каждый из них может быть установлен в любой цвет, независимо от прочих. Глубина цвета - 24 бита (более 16 млн. цветов).

Последовательность управляющих данных можно подавать со специализированных контроллеров, либо с любого микроконтроллера.

Управляются WS2811 следующим образом:

Подачей низкого уровня на вход данных осуществляется сброс всей цепочки. Светодиоды ждут данных.

На вход цепочки передаем 24 бита. Это стандартная кодировка цвета свечения (например, FF0000 - красный, 00FF00 - зелёный, 0000FF - синий, FFFFFF - белый).

Эти 24 бита первый светодиод в цепочке воспринимает на свой счёт и загорается соответствующим цветом. На остальной поток данных он не реагирует и просто передаёт их на свой выход. Таким образом, первые 24 бита устанавливают цвет первого диода, вторые 24 бита - устанавливают цвет второго диода и т.д.

Биты "0" и "1" кодируются импульсами разной скважности:

скорость передачи фиксированная, 800 kbps.
