Мультиметр, универсальный тестер радиодеталей, L-C-R метр LCR-T1 готовый к эксплуатации.

Мечта советского радиолюбителя - прибор с одной кнопкой, который показывает сразу всё! Ну, или почти всё!

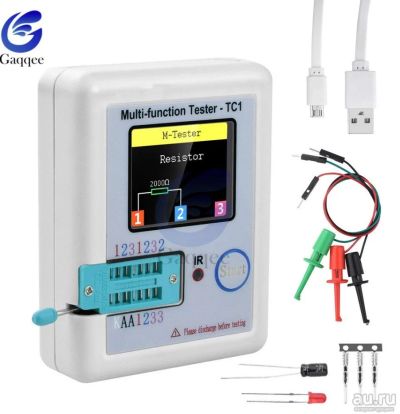

Универсальный тестер радиодеталей LCR-T1 производства КНР, готовый к применению прибор с автономным аккумуляторным питанием! При тестировании радиодетали с 2 или 3 выводами необходимо подключить радиодеталь и нажать единственную кнопку управления на тестере. Радиодеталь (резистор, конденсатор, катушка индуктивности, диод, двойной диод, биполярный n-p-n или p-n-p транзистор, n - канальный или p - канальный MOSFET, JFET транзистор, маломощный тиристор, симистор) будет идентифицирована, будет идентифицирована цоколёвка полупроводниковых радиодеталей, будут измерены и показаны некоторые основные параметры (сопротивления резисторов и катушек индуктивности, ёмкость конденсаторов и p-n переходов, индуктивности катушек, напряжения смещения p-n переходов, последовательное сопротивление конденсаторов ESR). В комплекте прибора имеются 3 тестовых зажима с кабелями, что позволяет присоединяться к деталям с большими, изогнутыми выводами, либо уже впаянными в плату. Также имеется функция анализа сигналов инфракрасных пультов дистанционного управления.

Особенности прибора:

Самотест с автоматической калибровкой.

Размер: 90 х 70 х 27,5 мм.

Дисплей: 3,5 дюймовый TFT цветной экран.

Диапазон измеряемых стабилитронов: менее 4,5 В.

Измеряемые ёмкости конденсаторов: 25 пФ - 100 мФ.

Диапазон измеряемых сопротивлений: 0,01 - 50 МОм.

Диапазон измеряемых индуктивностей: 0,01 мкГн - 20 Гн.

Напряжение питания: 3,7 В.

Питание: встроенная перезаряжаемая литиевая батарея.

Зарядка от 5 Вольт разъёма USB.

Результаты измерений выводятся на TFT графический дисплей (160x128).

Управление с помощью одной кнопки.

АВТООТКЛЮЧЕНИЕ (Настройка таймаута).

Встроенный литий-ионный аккумулятор большой емкости.

Индикация напряжения литий-ионного аккумулятора.

Предупреждение: встроенный литий-ионный аккумулятор, строго запрещено погружать тестер в воду или держать прибор рядом с источником тепла!

Предупреждение для вашей личной безопасности, пожалуйста, строго соблюдайте спецификации и меры предосторожности при использовании литий-ионных батарей!

Краткая инструкция:

После того, как состояние отключенного питания или тест завершены, поместите тестовый компонент в тестовое гнездо (ZIF панель 14 PIN), нажмите на ручку блокировки, нажмите многофункциональную клавишу, тестер автоматически измеряет, и результат измерения отобразится в конце теста.

Предупреждение: всегда разряжайте конденсатор перед подключением к тестеру! Тестер может быть поврежден перед включением!

Предупреждение: мы не рекомендуем использовать тестер для измерения батареи! Напряжение батареи должно быть менее 4,5 в, в противном случае тестер может быть поврежден!

Комплектность:

1 х Многофункциональный тестер транзисторов TFT

1 х Зарядный шнур USB - micro USB

3 x Тестовых зажима с проводниками (Длина провода 18 см).

2 х Тестовый электронный компонент для проверки работоспособности.

Обзоры прибора:

https://cxem.net/review/review46.php

https://mysku.ru/blog/china-stores/57373.html
