контроллер заряда-разряда аккумуляторных батарей

Режим зарядки в

Путем установки верхнего предельного напряженияВверхИ низкое предельное напряжениеDn; Когда напряжение батареи меньше или равно нижнему ограниченному напряжениюDn, Реле включается и зарядное устройство начинает заряжать аккумулятор; когда напряжение батареи больше или равна верхнему ограниченному напряжениюВверх, Реле отключается, чтобы завершить автоматическую зарядку; когда реле включается, в мерцаниях, указывая, что это зарядка.

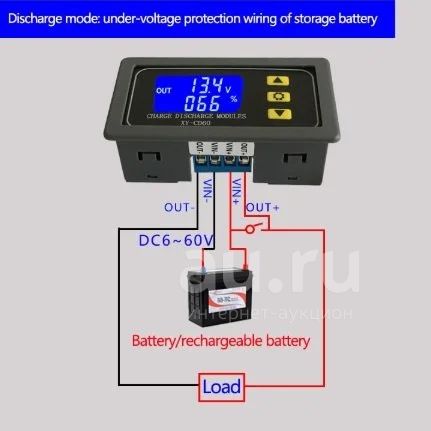

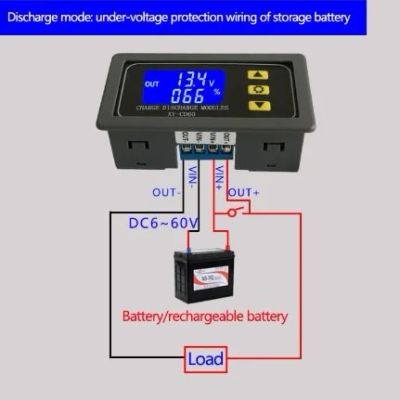

Режим разряда вне

Путем установки верхнего предельного напряженияВверхИ низкое предельное напряжениеDn; Когда напряжение батареи больше или равно верхнему ограниченному напряжениюВверх, Реле включается и начинает разрядку; когда напряжение батареи меньше или равно нижнему ограниченному напряжениюDnРеле выключается и завершается в Автоматическая разгрузка функция; в тех случаях, когда реле включается, не мерцает, что означает, что он выполняет.

Примечание: Этот продукт является простым контроллером напряжения. Он может включить и выключить выход реле. Он только выполняет функцию переключения и не может изменить напряжение.

Функциональное описание:

1. Расчетный процент напряжения: Напряжение батареи/(верхнее напряжение-низкое напряжение)

2. Ключевые функции:

Короткое нажатие кнопки вверх, отображение переключателя % и время, длительное нажатие 5 секунд режим переключения, режим зарядки: IN, режим разрядки: выход

Клавиша набора: короткий Щелчок для просмотра параметров в настоящее время;

Нажмите кнопку SET для ввода интерфейса настройки параметров, настройте: верхний предел напряжения,Dn: Нижний предел напряжения, ОП: время включения,DOP: Задержка включения времени (0-999 секунд), FOP: принудительное время включения (0-10 секунд) в режиме разрядки.

Короткое нажатие кнопки вниз, выключение/Включение Реле включение (функция аварийной остановки) выключение, выключение ЖК-дисплея, отключение реле

Длительное нажатие кнопки вниз, чтобы установить состояние ЖК-подсветки L-P: выключение подсветки постоянной яркости, вкл.: подсветка автоматически гаснет через 5-10 минут; после тушения, любой ключ просыпается.

3. Настройка параметров

(A) Введите интерфейс настройки параметровДлительное нажатие кнопки набора;

B) после ввода интерфейса настройки параметров переключите параметры настройки, нажав клавишу SET.

В) после выбора параметров, его можно установитьВверх/внизКлюч для поддержки короткого нажатия и длительного нажатия.

D) для установки других параметров Повторите шаги B и c;

Е) после установки всех параметров,Нажмите клавишу набора в течение длительного времени, Выход и экономия;

3,1 функция управления временем зарядки/разрядки

Когда параметр времени OP не является нулевым, начните зарядку/контроль времени разрядки.

Когда реле включается зарядка/разрядка, обратный отсчет начинается; когда время завершено, реле автоматически отключено для завершения процесса зарядки/разрядки; если время завершено,В режим зарядки, Напряжение обнаружения меньше, чем низкое предельное напряжениеDnИлиВ режиме отвода, Напряжение обнаружения больше, чем Верхнее предельное напряжениеUP,И функция управления временем зарядки автоматически отключается и мигает. УказыватьH: ERНапоминание о том, что настройка параметров времени является неразумной; нажмите любую клавишу, чтобы остановить мерцание;

Когда управление временем зарядки/разрядки не включено, продукт будет записывать Полное время. При входе в интерфейс отображения времени мигающий показывает время зарядки, а затем выход интерфейса отображения времени или очистка в следующий раз, когда зарядка включена (реле включено).

3,2 автоматическое обнаружение параметров:

При установке и выходе параметров, если нижний предел напряжения DN больше, чем верхнее напряжение вверх, система будет мерцать для отображения"Ошибиться"Как напоминание.

3,3 функция задержки включения (0-999 секунд): Завершение зарядки/разрядки, интервал между повторным открытием;

3,4 разряд проводимости принудительное время запуска (0-10 S): После удовлетворения состояния проводимости реле, реле необходимо включить (0-10 S), чтобы снова определить напряжение батареи. Эта функция в основном ориентирована на функцию разрядки. Некоторые тестовые нагрузки мгновенно вытягивают низкое предельное напряжение в момент проводимости, что будет привести к отключению реле и отказу нормального процесса разрядки.

Анализ общих неисправностей

В: Сколько уровней V подходит для использования? Сколько напряжения в этот модуль подходит?

Ответ: Эта модель подходит для использования в диапазоне минимального 6 В, максимального напряжения 60 в и максимального уровня расходов 48 В, потому что батарея 48 В полна электричества около 60 в, И затем горит на более высоком уровне. Если ваш аккумулятор выше 48 в, пожалуйста, выберите другой.

Вопрос: реле нажимает после включения питания! Мерцает ли свет?

Ответ: это потому, что ток зарядки слишком большой или емкость аккумулятора слишком маленькая. После включения аккумулятора он сразу же достигает верхнего ограничения напряжения. Реле отключено. После отключения напряжение быстро опускается на нижний предел напряжения и снова начинает зарядку. В это время необходимо уменьшить ток зарядки. Обычно ток зарядки составляет 10% от емкости аккумулятора. От 1 до 1,5, ток зарядки 20AH Батареи обычно составляет 2-3 А. Обратите внимание, что высокая сила тока зарядки может привести к нагреву батареи, ускоренному старению, выпуску и даже взрыву!

Вопрос: Какой метод управления? Можно ли заряжать автоматически? Можете ли вы заполнять его во время использования? Можем ли мы ограничить ток?

Ответ: это контроль напряжения, например, установка нижнего лимита напряжения 12,0 в, верхний предел напряжения 14,5 в, когда напряжение заряжается до 14,5 в, отключение питания, понижение напряжения до 12,0 в, и реле закрыто для начала зарядки; во время зарядки, Режим управления напряжением может только включаться и выключаться, не ограничивать ток, ток зарядки полностью зависит от вашего зарядного устройства!

Вопрос: Можно ли заряжать аккумулятор 24 В с входом 12 В, или можно ли заряжать аккумулятор 12 В с входом 48 в?

Ответ: это простой контроллер напряжения. Это только переключение. Он не может изменить напряжение для зарядки аккумулятора. Так какое зарядное устройство вам следует подготовить к зарядке аккумулятора? Нужно!
