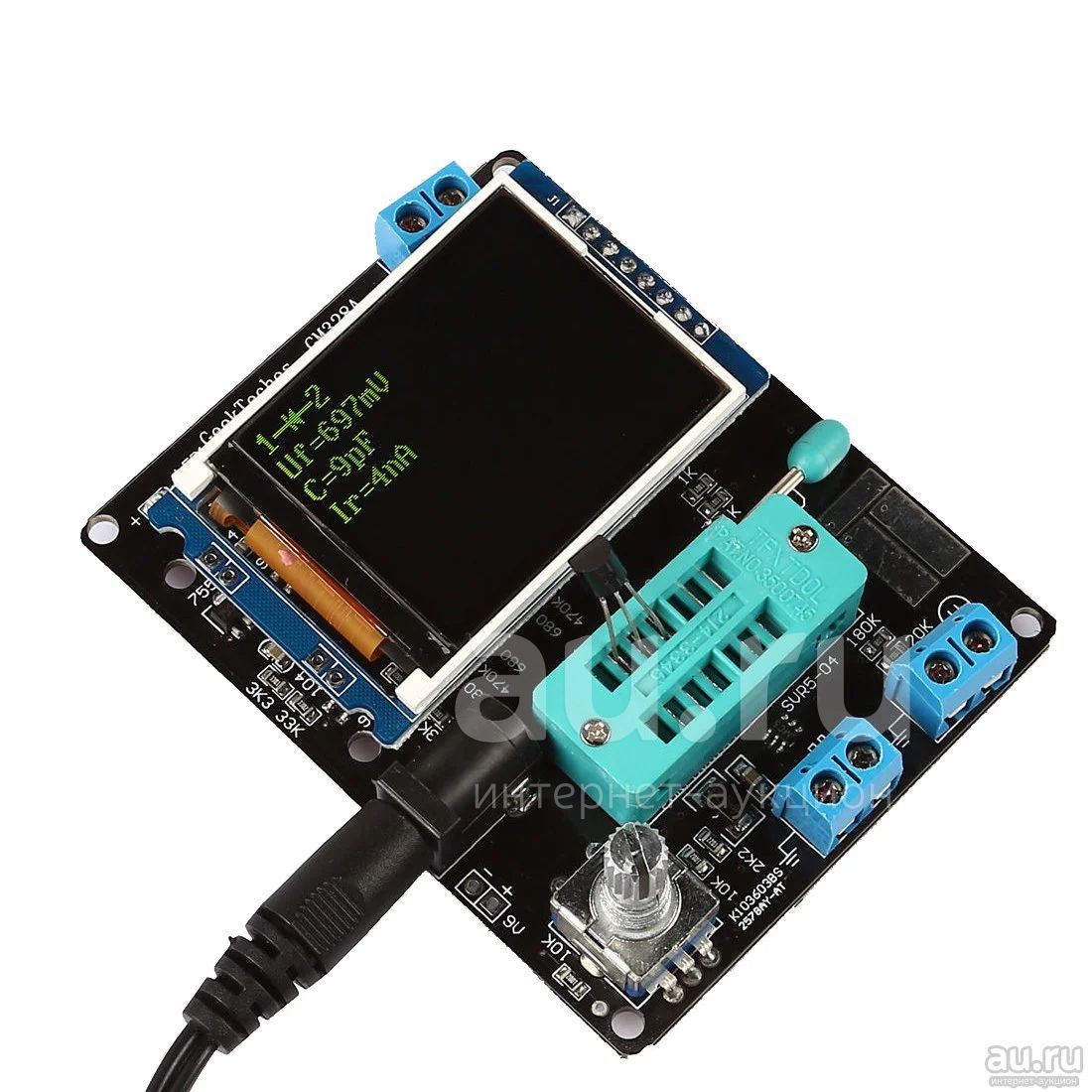

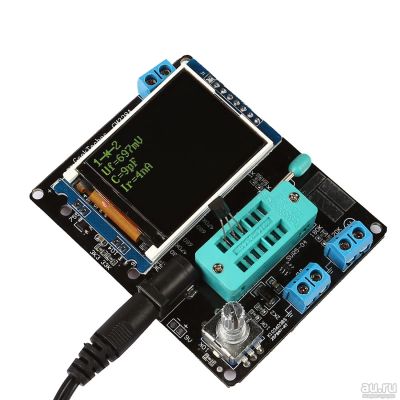

Тестер GM328A Измеритель ESR LCR Многофункциональный мультиметр автоматической идентификации выводов транзистора. GM328 / GM 328

Лот: 15078748. Фото: 1. Тестер GM328A Измеритель ESR LCR... Радиолюбительский инструмент

Тестер GM328A Измеритель ESR LCR Многофункциональный мультиметр авто...

Цена
1 100 руб.
Количество: много
+7 902 941 XX XX
Написать сообщение
Цена
1 100 руб.
📢ВНИМАНИЕ Цена указана за наличный расчет, 💳терминал +3%
Красноярск, Сибтяжмашусловия доставки
+7 902 941 XX XX
Написать сообщение
Магазин "ТехникаСервис"

Описание лота

Состояние
Новое

Описание: Многофункциональный транзисторный тестер для автоматического обнаружения транзисторов NPN и PNP, N-канала, P-канала, MOSFET и JFET, диодов, двойного диода, тиристора, автоматической идентификации выводов транзистора. Он также может использоваться для измерения частоты и генератора сигналов PWM.

Характеристики:

Тип: Собранный тестер

Дисплей: 1.8inch 160 * 128 LCD

Входное напряжение: DC 6.8V-12V

Рабочий ток: около 30 мА, измеренный при вводе напряжения постоянного тока 7,5 В

Измерение сопротивления: Макс. 50мОм

Разрешение сопротивления: 0,01 Ом

Измерение емкости: 25pF ~ 100mF

Емкостное разрешение: 1pF

Измерение индуктивности: 0.01mH ~ 20H

Размер печатной платы: 7,5 х 6 см / 2,95 х 2,36 дюйма

Вес продукта: 50


Особенности:

1. Процессор использует высокопроизводительный одночиповый ATMEAG328P DIP-28. С гнездом IC.

2. Блок Дисплей использует цветной дисплей 160x128 пикселей, весь номер символа экрана - 8x20, глубина цвета - 16 бит, символ компонента графического дисплея.

3. Управление переключателем поворотного кода, однокнопочное измерение, автоматическое отключение.

4. Приведенный в действие 9-вольтовой ламинированной батареей, он также может питаться от адаптера питания. Ток составляет около 30 мА, а ток около 20nA после выключения.

5. Автоматическое обнаружение транзисторов NPN и PNP, полевых транзисторов, диодов, двойных диодов, тиристоров, тиристоров, автоматическая идентификация вышеуказанного распределения транзисторных контактов.

6. Испытание NPN и PNP триода общего коэффициента усиления тока эмиттера, пороговое напряжение основного излучателя, ток утечки коллектора-эмиттера при выключении.

7. Идентификация Дарлингтонских транзисторов через пороговое напряжение триодного базового излучателя и коэффициент усиления большого тока.

8. Обнаружение силовых диодов и встроенных защитных диодов FET.

9. Испытайте пороговое напряжение затвора источника входного сигнала FET, сопротивление стока стока, емкость источника затвора.

10. Он может одновременно измерять до 2 резисторов, поэтому можно также измерить регулируемые резисторы трех футов. Если регулируемый резистор настроен на конечную точку, можно измерить только одно значение сопротивления.

11. Для конденсаторов, превышающих 90 нФ, одновременно измеряется эквивалентное последовательное сопротивление (ESR). Разрешение эквивалентного последовательного сопротивления составляет до 0,01 Ом.

12. Для конденсаторов, превышающих 5000 пФ, также отображается частота падения напряжения после зарядки. Это значение может отражать коэффициент качества (значение Q) конденсатора.

13. Измерьте до двух диодов за раз, показывая их положительное и отрицательное напряжение.

14. LED также показан как графический символ диода, а его напряжение включения намного выше, чем у обычного диода.

15. Зенеровский диод с обратным пробивным напряжением менее 4,5 В также может быть обнаружен и отображен в виде двойного диодного символа. Положительные и отрицательные полюса имеют диодный символ с включенным напряжением около 700 мВ, а напряжение включения, соответствующее другому диодному символу, является регулируемым значением. Поэтому не измеряйте нормальный диод и стабилитрон одновременно.

16. При тестировании одного диода одновременно проверяется емкость обратного соединения PNсоединения. Можно также проверить емкость PN-транзистора транзистора. В это время одновременно можно разместить только базу и эмиттер транзистора, а также базу и коллектор.

17. Конденсаторы ниже 25 пФ также могут быть протестированы. Для такого типа испытаний требуется конденсатор 30pF. Сначала проверьте 30pF конденсатор. Затем измерьте конденсатор, который будет проверяться параллельно, и снова измерьте. Вычтите измеренное значение конденсатора 30pF.

18. Измерьте индуктивность одновременно для резисторов до 2100 Ом, измеряя от 0,01 до 20H.

19. Процесс испытания занимает около 2 секунд, а большие конденсаторы и индукторы занимают больше времени.

20. Диапазон измерения частоты составляет от 1 Гц до 1 МГц или выше. Когда измеренная частота ниже 25 кГц, период может отображаться с разрешением 0,001 МГц.

21. Измерение напряжения постоянного тока до 50 В.

22. Вывод сигнала прямоугольной формы с одним каналом, возможны несколько вариантов частоты, самая высокая выходная частота составляет 2 МГц.

23. Выведите фиксированную частоту одного канала, импульсный сигнал регулируемого рабочего цикла (PWM), регулировку рабочего цикла от 1% до 99%.

24. Отдельная функция проверки емкости, метод испытания - непрерывное измерение. Для конденсаторов 2uF-50mF он может быть непосредственно измерен в своей цепи. (Схема, в которой находится измеренный конденсатор, должна быть отключена, а измеренный конденсатор должен быть полностью разряжен.)

25. Тиристоры и тиристоры могут распознавать только их распиновки, а также испытывать тиристор или тиристор с меньшим током срабатывания, чем тестер. Тестер может обеспечивать только до 6 мА пускового тока.

26. Декодирование и кодирование инфракрасного дистанционного управления поддерживают формат кодирования чипов TC9012 и upD6121

Обратите внимание: Перед измерением емкости конденсатор должен быть разряжен! Иначе очень вероятно повредить счетчик. Обязательно отключите питание от печатной платы при тестировании компонентов на печатной плате, тестовое оборудование имеет остаточное напряжение.
