НОВАЯ печатная плата селектора каналов для радиотехника radiotehnika у-101 у 101

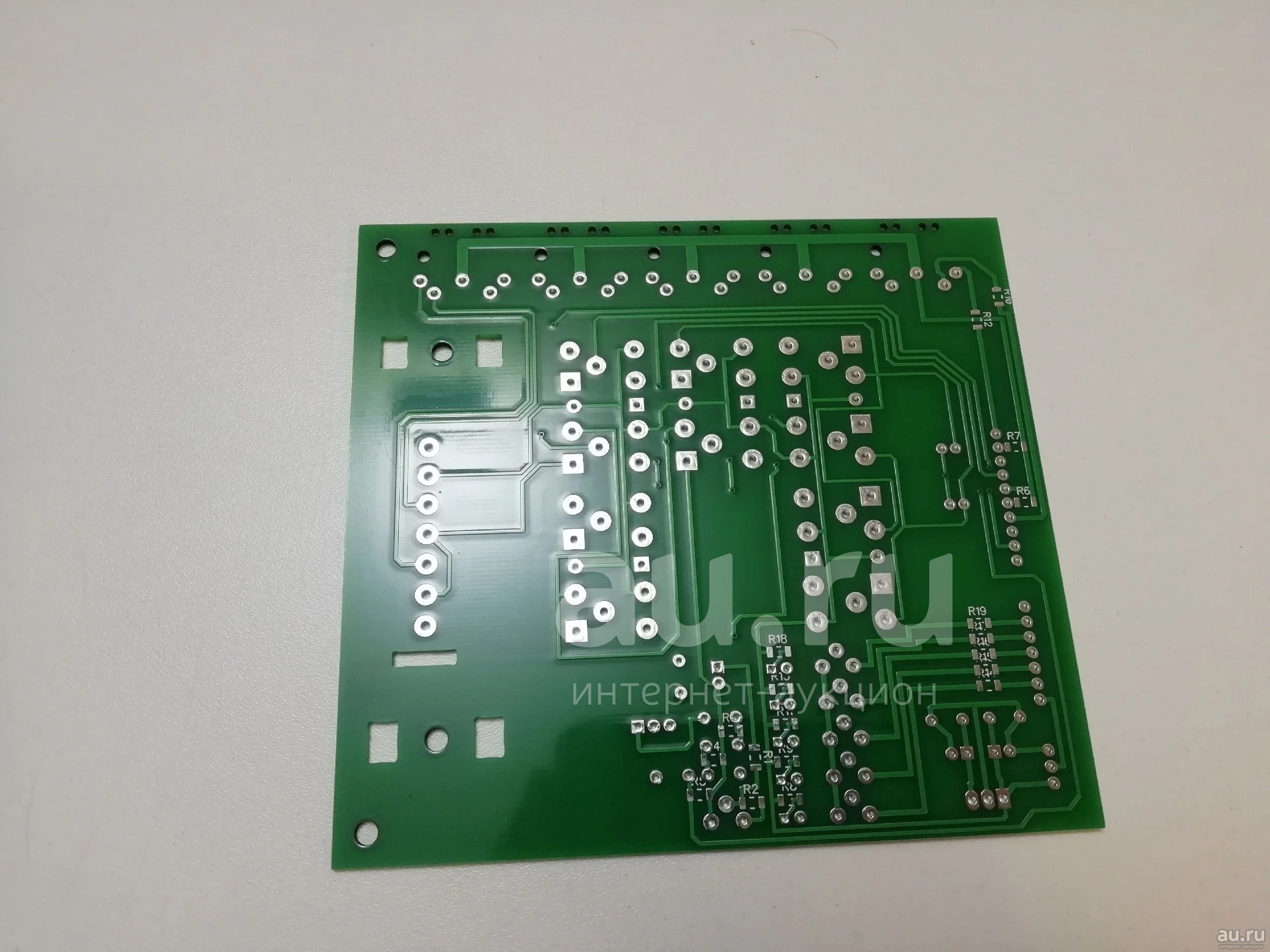

Спроектировал печатную плату для селектора каналов усилителя радиотехника У-101. Основное отличие данной платы от оригинальной это использование электромагнитных реле РЭС-10 вместо электронных ключей, это позволяет избавится от дополнительных электронных компонентов, в том числе активных, в тракте, что в теории должно улучшить качество звучания. Аудиофилия она такая, неоднозначная 😄.

Так же использованы стандартные разъемы +- в своих стандартных местах, и блок корректора тоже остался стандартным.

Плата требует питание от 7 до 30 вольт в зависимости от серии примененных реле.

На использовал транзисторы КТ315, буква выбирается опять же от примененного напряжения питания.

Из новшеств, на плате присутствует генератор синусоидального сигнала с частотой 1кГц который можно подключить на вход усилителя, с помощью джамперов.

Если нужна схема пишите.
