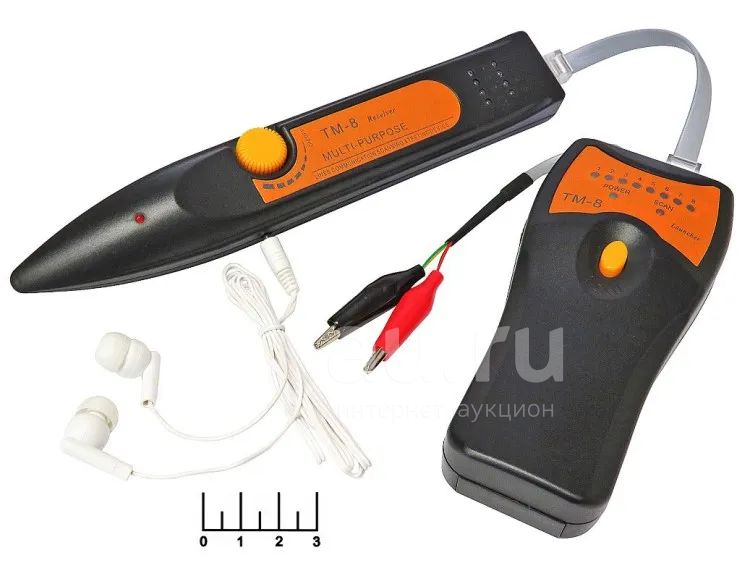

Кабельный тестер трассоискатель ТМ-8 LAN RJ45

Универсальный кабельный тестер TM-8

TM-8 - универсальный кабельный тестер-трассоискатель. Прибор пригодится при прокладке телефонных, компьютерных сетей, проводке сигнализации и т.п. Возможности прибора TM-8:

• Локализация точки обрыва поврежденного кабеля.
• Детектирование тонового сигнала кабеля или телефонной линии.
• Двухтональный сигнал генератора • Регулятор чувствительности приемника.
• Разъем RJ11 на генераторе + набор кабелей.
• Проверка кабелей локальных компьютерных сетей ("витая пара" с разъемами RJ45) с индикацией на 8 светодиодах на передающей и приемной частях.

ТМ8 поддерживает работу в режиме автоматического сканирования, что упрощает процедуру поиска неисправностей.

Прибор TM-8 состоит из двух частей:

• Генератор-передатчик тонального сигнала совмещенный с источником сигнала для проверки кабелей RJ45.
• Бесконтактный приемник тонального сигнала, совмещенный с терминатором и индикатором для проверки кабеля RJ45.

Каждая часть снабжена защитой питания, что увеличивает срок использования устройства.

Передатчик подключается к линии с помощью зажимов типа "крокодил" либо разъема типа RJ11. Питание прибора осуществляется от двух 9-вольтовых батарей типа 6F22 ("Крона") - по одной батарее для каждой части прибора.

Кабельный тестер-трассоискатель TM-8 имеет чехол для переноски. Генератор-источник имеет в своем составе: выключатель питания на три положения (выключено, малая скорость теста, большая скорость теста), индикатор питания зеленого цвета, кнопку двухтонального генератора (SCAN), индикатор работы двухтонального генератора красного цвета (SCAN), 8 индикаторов для проверки кабеля компьютерной сети, разъемы RJ11 и RJ45 для подключения к проверяемым цепям. Чехол обеспечивает надёжное хранение и транспортирование прибора без риска повреждения при перевозке.

Приемник-терминатор имеет регулятор чувствительности (громкости), совмещенный с выключателем питания приемника тонального сигнала, индикатор питания красного цвета, 8 индикаторов проверки кабеля компьютерной сети, разъем RJ45 для кабеля компьютерной сети.
