Пружинный узел tedwood ( шкант, нагель )

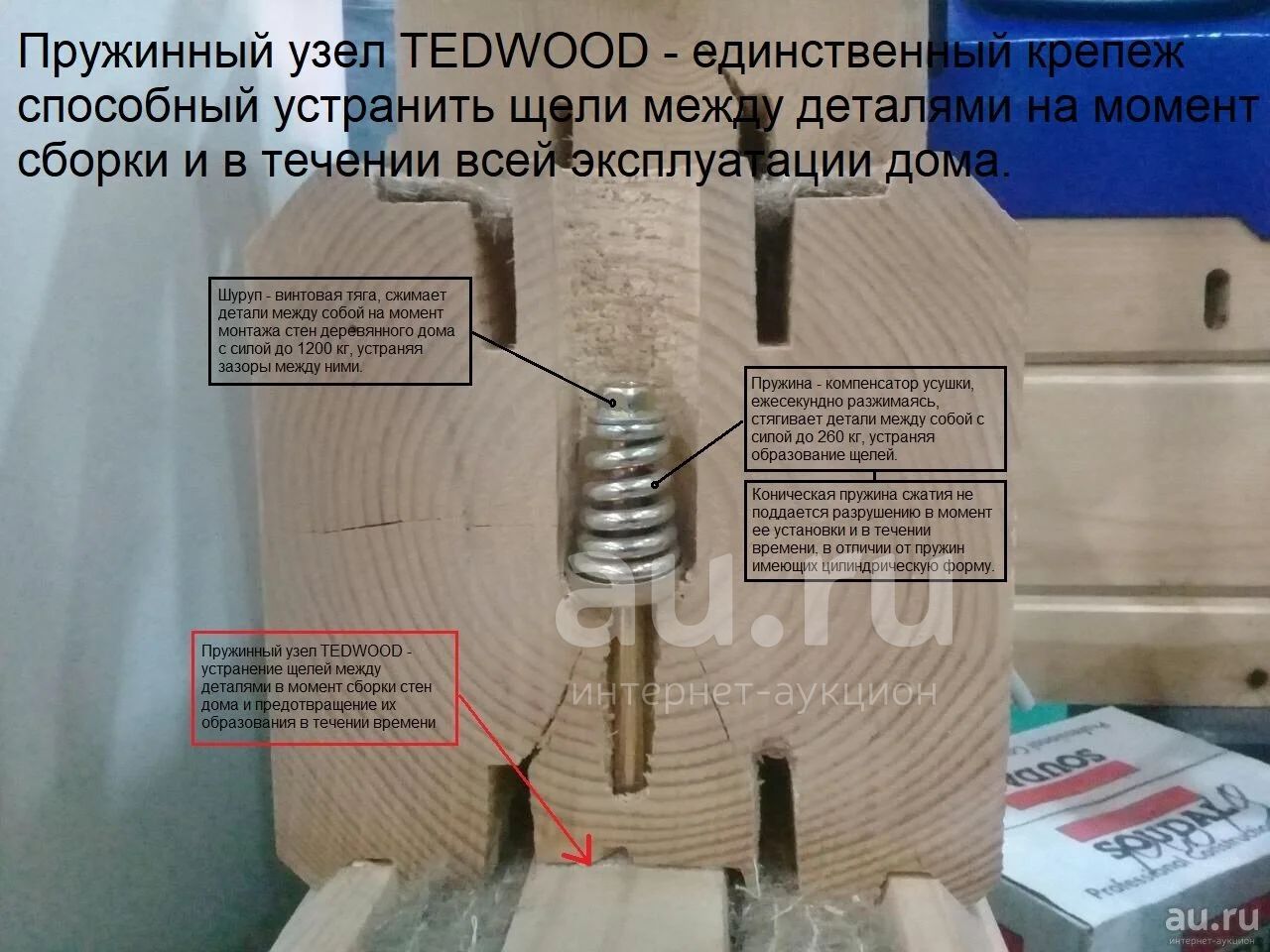

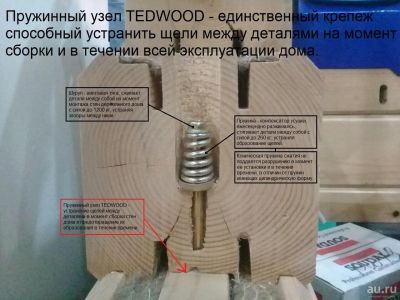

Пружинный узел TEDWOOD

-Шуруп стягивает детали между собой с силой до 1200 кг!

-Пружина устраняет появление щелей междудеталями с силой до 260 кг!

-Коническая пружина не поддается разрушениюпри полном ее сжатии!

-Выполнение требований ГОСТ 30974-2002 "Угловые соединения"

ГОСТ — методическое указание

В процессе строительства деревянного строения необходимо использовать специальный винтовой крепеж способный не только одномоментно соединить детали между собой с полным устранением зазоров между ними, но и предотвратить появление зазоров между деталями в будущем из-за неминуемых процессов усушки и коробления древесины.

Усушка и набухание древесины являются причиной коробления деталей, о чем предупреждает ГОСТ 30974-2002 "Угловые соединения бревенчатых и брусчатых малоэтажных зданий".

О креплении элементов стен между собой по высоте рассказывает п. 4.12. (настоящего ГОСТ) в котором упоминается только винтовая тяга (компенсатор), а это резьбовая шпилька, шуруп для лаг и реек или шуруп с вмонтированной в конструкцию пружиной, так как пружина в конструкции с винтовой тягой обеспечивает компенсацию отсутствующей естественной силы у винтовой тяги, необходимой для подтягивания деталей между собой.

Пункт 4.12. Элементы стен и простенков могут быть соединены по высоте при помощи винтовых тяг (компенсаторов).

Нагель — упоминается в ГОСТ 30974-2002 "Угловые соединения бревенчатых и брусчатых малоэтажных зданий" в п. 4.7. только в качестве элемента укрепляющего угловые и Т-образные соединения брусьев с коренным шипом и на шпонках (это 2 типа угловых соединений брусьев без выступающего остатка и не имеющего паза — гребневое соединение между собой).

Нагель — это не крепеж скрепляющий детали с целью предотвращения образования зазоров, а лишь фиксатор положения деталей между собой для удержания стен в вертикальных осях, в течении периода усадки здания у непрофилированных деталей.

В 2005 году Самарским инженером — столяром строителем Бояринцевым Сергеем Евгеньевичем был изобретен крепеж для соединения деталей деревянного здания между собой с целью устранения зазоров между ними, а также предотвращение появления их в процессе эксплуатации здания.

В 2010 году автор получил ПАТЕНТ № 90510 «Крепежный узел для сборки деревянных конструкций» и ПАТЕНТ № 2399729 «Способ изготовления деревянных домов», что послужило началом развития проекта Пружинный узел «СИЛА».
