радиодетали транзистор
Описание
Состояние | Новое |

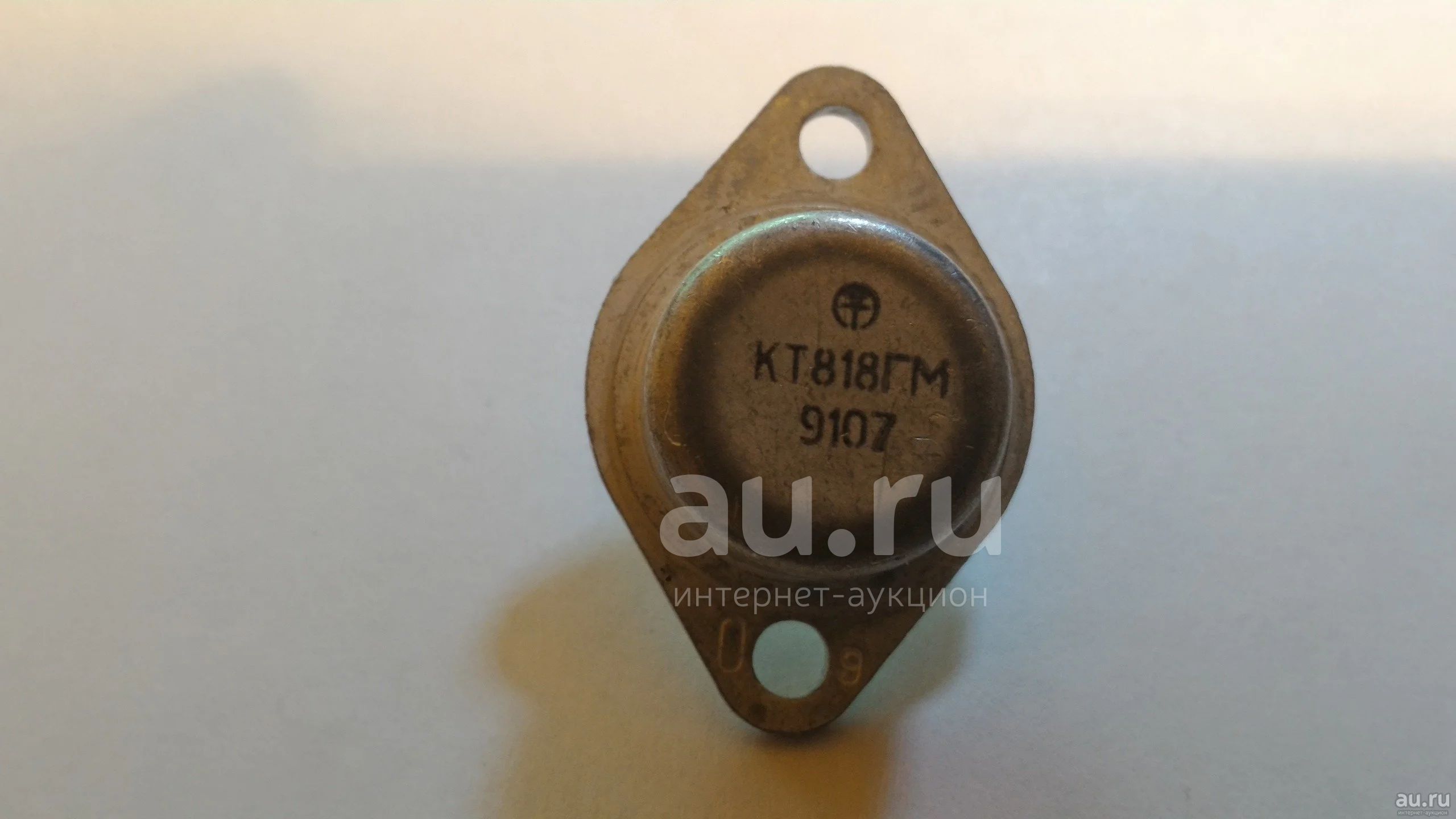

Цоколевка транзистора КТ818ГМ
Цена за шт.Новое.
Обозначение транзистора КТ818ГМ на схемах
На принципиальных схемах транзистор обозначается как буквенным кодом, так и условным графическим. Буквенный код состоит из латинских букв VT и цифры (порядкового номера на схеме). Условное графическое обозначение транзистора КТ818ГМ обычно помещают в кружок, символизирующий его корпус. Короткая черточка с линией от середины символизирует базу, две наклонные линии, проведенные к ее краям под углом 60°, — эмиттер и коллектор. Эмиттер имеет стрелку, направленную к базе.
Характеристики транзистора КТ818ГМ
• Структура p-n-p
• Максимально допустимое (импульсное) напряжение коллектор-база 90 В
• Максимально допустимое (импульсное) напряжение коллектор-эмиттер 90 В
• Максимально допустимый постоянный(импульсный) ток коллектора 15000(20000) мА
• Максимально допустимая постоянная рассеиваемая мощность коллектора без теплоотвода (с теплоотводом) 2(100) Вт
• Статический коэффициент передачи тока биполярного транзистора в схеме с общим эмиттером 12-225
• Обратный ток коллектора <=1000 мкА
• Граничная частота коэффициента передачи тока в схеме с общим эмиттером =>3 МГц
• Коэффициент шума биполярного транзистора <2 дБ
Аналоги транзистора КТ818ГМ
• 2SB558, BDW22B, BDW22C, BDW52B, BDW52C, BDх18, BDх96, 2N6247, 2N6248
