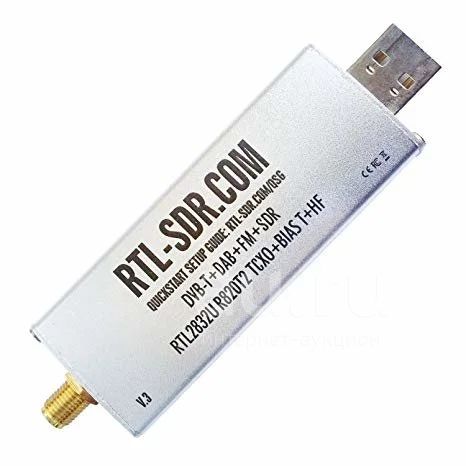

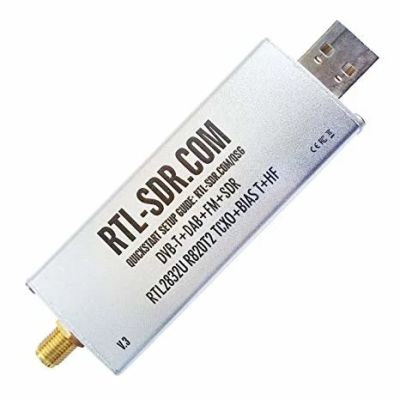

Rtl SDR v3 r820t2 rtl2832u 1ppm tcxo sma rtlsdr

RTL-SDR Радиосканер позволяет осуществлять прием аналоговых и цифровых радиостанций, при использовании бесплатного SDR программного обеспечения, например Sdrsharp.

SDR приемник имеет миниатюрный размер, что позволяет удобно использовать его с планшетами, телефонами, встраивать его в корпуса различных устройств

• Чипы RTL2832U + R820T2
• УКВ диапазон 24 - 1766 МГц
• КВ диапазон 500 кГц - 24 МГц в режиме Direct Sampling Mode
• АЦП 8 бит
• Опорный генератор TCXO 1ppm
• Антенный разъем SMA female
• Применены более качественные компоненты, нежели в китайских свистках
• Алюминиевый корпус из анодированного алюминия
• Пассивное охлаждение чипов через термопроводную резину на корпус
• Программно-управляемый инжектор питания 4,5 В
• Уменьшение количество пораженных частот, снижение уровень шума
• Улучшение приема выше 1 ГГц
• Улучшение защиты входа
• На плату выведены неиспользуемые выводы GPIO, CLK in/out, 3.3V, I2C
• Добавлена возможность переключения внешней/внутренней синхронизации джампером

Комплект поставки:

• RTL-SDR приемник RTL-SDR.COM V3

Применение TCXO и пассивного охлаждения Rtl sdr v3 обеспечивает отличную температурную стабильность частоты. Охлаждение также снижает тепловые шумы микросхем. Как пишут авторы изделия, это особенно важно для приема частот порядка 1,5 ГГц. Алюминиевый корпус не только защищает от помех и отводит тепло, но и обладает хорошей механической прочностью.

Переключение в КВ режим выполняется программно (в SDRSharp настройки - Sampling Mode - Direct Sampling (Q-branch)). Инжектор питания включается и выключается запуском специальных скриптов. Питание инжектора фильтруется и стабилизируется малошумящим линейным стабилизатором 4,5В. На вход приемника добавлен специализированный ESD защитный диод. Улучшение приема выше 1 ГГц обусловлено корректировкой схемы согласования и применением высокодобротных индуктивных компонентов. Уменьшение шумов и спуров достигнуто модернизацией разводки платы, изменений схемы подключения к массе USB, добавлением ферритовых дроселей, применением малошумящих линейных стабилизаторов.

RTL2832U приемник позволит прослушивать

• Авиационный эфир
• Морской эфир
• Железнодорожный эфир
• Переговоры служб общественной безопасности (полиция, пожарная служба, служба скорой медицинской помощи, автомобильная инспекция, лесничество и так далее)
• Переговоры обслуживающего персонала ПКиО и аттракционов
• Прослушивание работы корреспондентов при освещении событий
• Коротковолновая радиосвязь по всему миру
• Прослушивание радио- и телевизионных передач
• Приём любительских радиосообщений
