Терморегулятор XH-W1209 термометр красный

Программируемый термрорегулятор предназначен для контроля температуры в диапазоне от -50°C до

+110°C. Он может работать в паре с нагревателем или охладителем. Программируемый

термрорегулятор оснащен трехразрядным LED дисплеем, светодиодным индикатором включения

реле, тремя кнопками управления, разъемом для подключения внешнего термодатчика, клеммами

«K0/K1» для подключения нагрузки и «+12V/GND» для питания платы терморегулятора. На LED

дисплее отображается текущая измеряемая температура.

Подготовка к работе

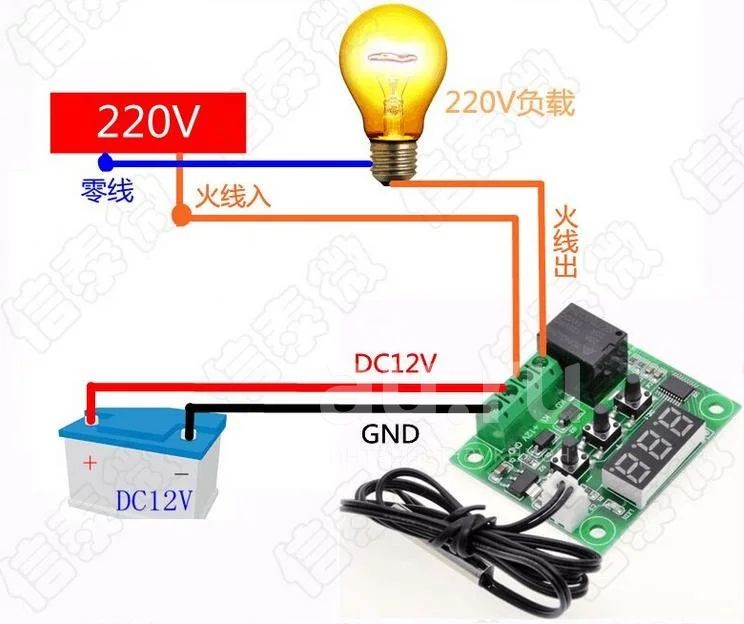

1) Подключите источник питания 12V постоянного напряжения к контактам «+12V» (плюс 12V) и

«GND» (минус 12V).

2) Подключите нагрузку к контактам «К0» и «К1» (подключается в разрыв цепи питания

управляемого прибора (последовательное подключение))

После подачи питания 12V на контакты «+12V» и «GND», на LED дисплее отобразится текущая

температура, измеренная выносным датчиком температуры.

Установка и настройка заданной температуры

Для установки температуры контроля кратковременно нажмите кнопку "SET", после чего кнопками

«+» или «-» установите заданную температуру, и еще раз нажмите кнопку "SET", или же не

нажимайте никакие кнопки в течение 5 секунд
