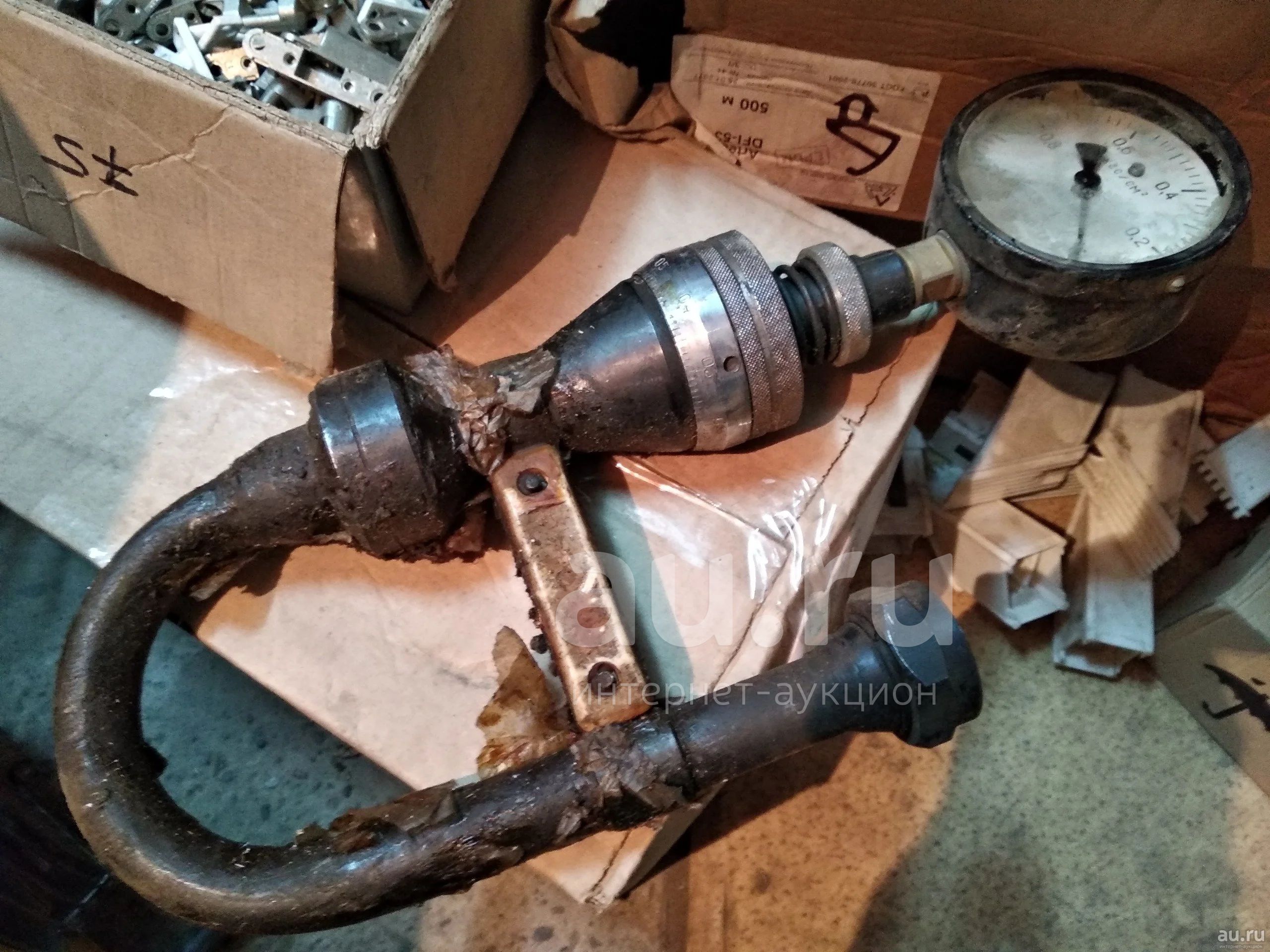

ПРИБОР КИ-4840

Индикатор производительности вакуум-насосов "КИ-484 предназначен:

1. Для определения производительности вакуум-насосных доильных установок при рабочем вакууме Р = -52000 Н/м2 ; или (-0,53 кгс\см2 ); или (-52кПа),или (390мм. рт. ст.)

2. Позволяет определить неплотность вакуумной системы и засоренности вакуумной линии доильных установок после монтажа, наладки и во время эксплуатации.

Областью применения индикатора являются молочные фермы хозяйства эксплуатирующих доильные установки, а также ремонтно-монтажные другие предприятия, занимающиеся техническим сервисом (обслуживанием, ремонтом и монтажом доильных установок).

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА "КИ-4840"

ОПИСАНИЕ "КИ-4840"

Конструкция индикатора основана на методе определения производительности вакуумных насосов при фиксированной величине вакуума Р=53...54 кПа (Р=0,53...0,54 кгс/см2 ) за сужающимся устройством - кольцевой переменной щелью.

Устройство индикатора и взаимодействие его деталей можно представить но рисункам 1 и 2.

На цилиндрической поверхности корпуса 1 нанесена шкала 7 отсчета целых условных единиц расхода, градуированная от 0 до 5 (цифра 5 соответствует максимальному сечению кольцевой переменной щели).

Одна целая условная единица расхода соответствует одному обороту барабана 2, что соответствует осевому перемещению шпинделя на 1 мм.

На барабане 2 неподвижно закреплена шкала 8, с помощью которой можно отсчитать десятые и сотые доли условных единиц расхода.

Па вакуумметре 3 нанесена риска красного цвета, соответствующая пению рабочего вакуума, равного Р=53...54 кПа (Р=0,53...0,54 см2 ).

ЭКСПЛУАТАЦИЯ "КИ-4840"

Перед вводом "КИ-4840" в эксплуатацию необходимо тщательно ознакомиться с руководством (инструкцией); очистить индикатор и его принадлежности от антикоррозийных покрытий соответствует максимальному сечению кольцевой щели). Для установки максимального сечения кольцевой щели необходимо барабан 2 повернуть против часовой стрелки на 5 оборотов, что будет соответствовать 5 делениям по шкале 7 корпуса.

После выполнения пунктов 1 и 2 можно присоединять "КИ-4840" в любом участке вакуумной линии и проверять вакуумную систему или вакуум-насос.
