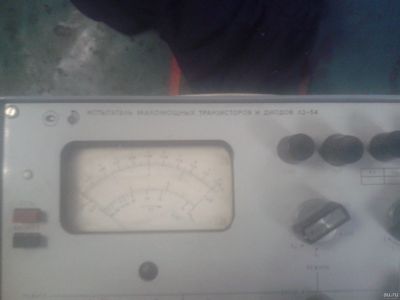

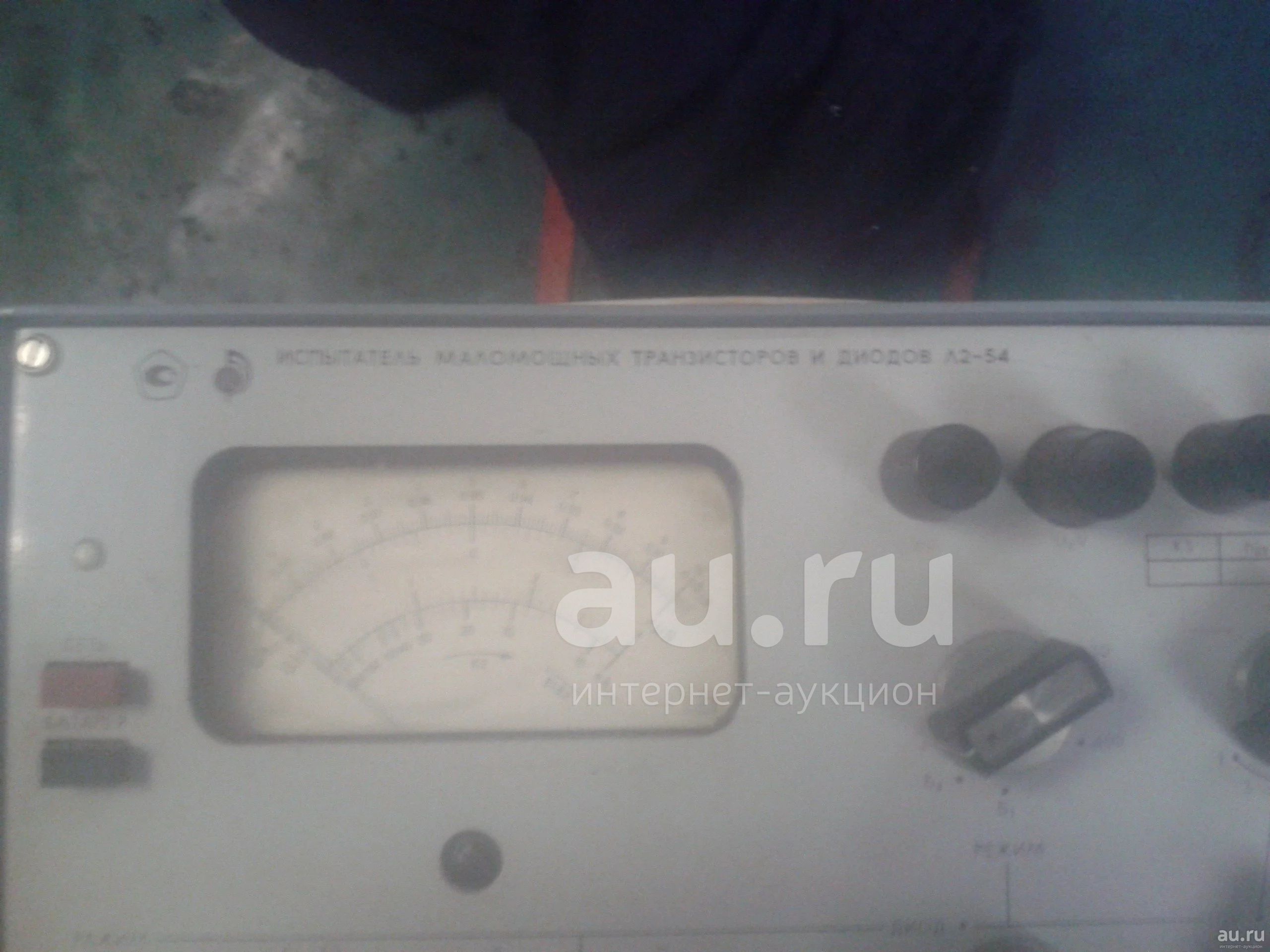

Испытатель маломощных транзисторов и диодов Л2-54

Прибор Л2-54 предназначен для определения работоспособности маломощных транзисторов и диодов малой и средней мощности путем измерения их основных параметров.

Испытатель Л2-54 применяется при разработке, эксплуатации, испытании и ремонте радиоэлектронного оборудования в лабораториях и цехах, а также в полевых условиях эксплуатации.

Прибор Л2-54 обеспечивает измерение основных параметров маломощных транзисторов и диодов малой и средней мощности, а также напряжения стабилизации стабилитронов и стабизаторов.

Наличие комбинированного питания (от сети или от батарей), портативность создают удобство при эксплуатации.

Диапазон измерения:

обратных токов диодов и коллекторов-транзисторов: 10-8 - 10-4 А;

коэффициента передачи тока транзисторов: 0,9-1;

выходной проводимости: 0,4-4 мкСм;

прямого напряжения диодов: 0,1-3 В;

напряжения стабилизации стабилитронов: 3-30 В.

Погрешность измерения:

обратного тока диодов и коллекторов-транзисторов: 15 % (10 -8 - 10-7А);

остальных параметров: 5 %.

Режим измерения параметров:

транзисторов: Iэ = 1 мА, Iэ = 5 мА, U к = 4,5 В, U к = 4,5 В;

диодов:

Iпр =5-100 мА (от внутреннего источника);

Iпр =5-300 мА (от внешнего источника), U обр =10-400 В.

Погрешность установки режимов не более 2 %.

Питание: 220±22 В, 50±0,5 Гц, 6 элементов "373" общим напряжением 9 В.

Потребляемая мощность: 12 В*А.
