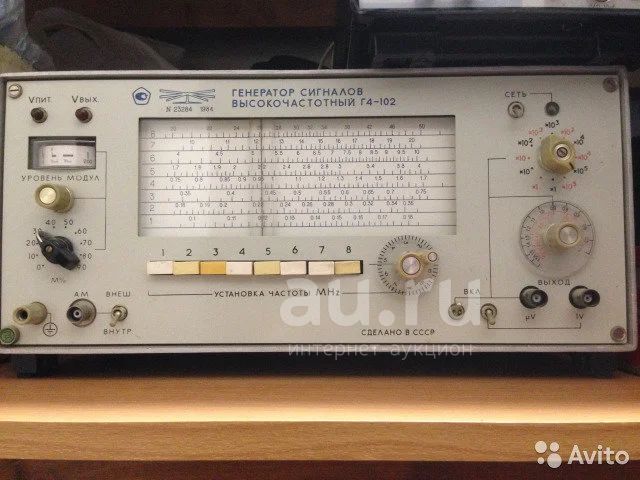

генератор сигналов высокочастотный Г4-102 1977гв Диапазон частот: 0,1 – 50 МГц.

Работоспособность не известна

Генератор ВЧ Г4-102 предназначен для регулировки, проверки и исследования параметров радиоприёмных и антеннофидерных устройств.

Общие данные

Диапазон частот

0,1 – 50 МГц

Основная погрешность установки частоты по шкале

1 %

Дополнительная погрешность при изменении температуры на 10 °С

0,3 %+250 Гц

Нестабильность частоты после прогрева в течении 1 час

0,00025 F + 50 Гц

Паразитная девиация частоты в режиме НГ

0,000001 F+ 50 Гц

Пределы изменения выходного калиброванного напряжения

0,1 мкв – 500 мВ

Наибольший уровень некалиброванного напряжения

1 В

Основная погрешность установки опорного напряжения

12 %

Основная погрешность установки ослабления аттенюатора

18 %

Нестабильность опорного напряжения после прогрева

1 %

Коэффициент гармоник выходного сигнала

5 %

Паразитная амплитудная модуляция в режиме НГ

0,5 %

Частота внутренней АМ

1 кГц

Пределы установки глубины модуляции

0 – 90 %

Основная погрешность установки глубины модуляции

10 %

Основная погрешность глубины модуляции при внешней модуляции

5 %

Напряжение внешнего модулирующего сигнала

до 1 В

Диапазон частот внешней модуляции

0,05 – 15 кГц

Предел изменения глубины внешней модуляции

0 – 90 %

Коэффициент нелинейных искажений выходного сигнала

5 %

Девиация частоты при амплитудной модуляции с глубиной 30%

0,000001 F + 250 Гц

Время готовности к работе

30 мин

Условия эксплуатации

Рабочая температура: +10 + 35 град С.

Относительная влажность воздуха: 95 %

Питание

220 В, 50 Гц или 115 В, 400 Гц

Потребляемая мощность

15 В*А

Габариты

360х160х200 мм

Масса

8 кг
