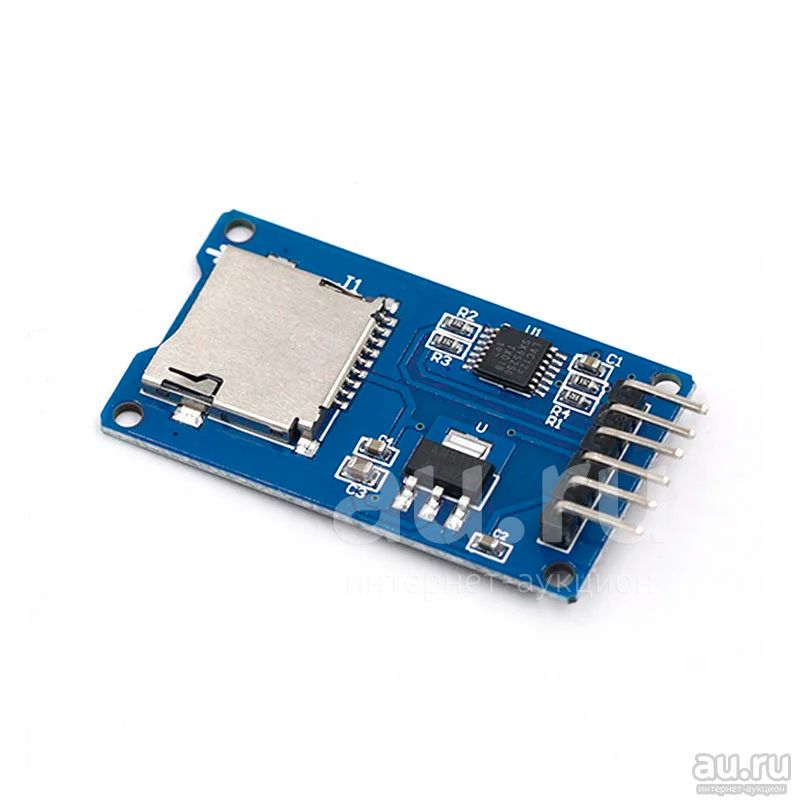

Плата расширения для хранения Micro SD карта памяти TF модуль памяти SPI для Arduino

Параметры:

Модуль (адаптер для карты MicroSD)-это модуль считывания карт Micro SD, а интерфейс SPI через драйвер системы файлов, система микроконтроллера для завершения чтения и записи файлов карты MicroSD. пользователи могут непосредственно использовать IDE поставляется с sd-картой для завершения инициализации и чтения-записи

Характеристики модуля следующие:

1 Поддержка Micro SD карты, Micro SDHC карты (высокоскоростная карта)

2 монтажная плата преобразования уровня, которая может интерфейс уровня 5 В или 3,3 В

3 блок питания 4,5 V ~ 5,5 V, 3,3 V регулятор напряжения платы

4. Интерфейс связи является стандартным SPI интерфейсом

5. 4 М2 позиционирование винтов отверстия для легкой установки

Интерфейс управления: в общей сложности шесть контактов (GND, VCC, MISO, MOSI, SCK, CS), GND toground, VCC-это блок питания, MISO, MOSI, SCK-это шина SPI, CS-это чип выбора сигнала;

Схема регулятора 3,3 В: LDO Регулятор выход 3,3 В как чип преобразователя уровня, микро SDcard питания;

Схема преобразования уровня: Micro SD карта в направлении сигналов в 3,3 В, MicroSD карта в направлении интерфейса управления MISO сигнал alsotranslation в 3,3 В, общий AVR микроконтроллер системы может считывать сигнал;
