Повышающий преобразователь DC-DC Step-UP 250ВТ 50В 10A CC CV LED Driver с регулировкой тока на алюминии DC step up стабилизация тока 250W

DC-DC250W Вход-8.5V-48V Выход-10-50 В

Мощный DC-DC Повышающий преобразователь с регулировкой напряжения и тока. Выполнен на алюминиевой подложке.

Технические характеристики

• Входное напряжение: DC 8.5V-48V
• Входной ток: 10A (MAX), если превышает 8A, нужно использовать дополнительный радиатор
• Ток: 10 мА
• Выходное напряжение: 10-50V с плавной регулировкой
• Выходной ток: 0.2-8A
• Рабочая температура: от -40 до + 85 градусов
• Рабочая частота: 150 кГц
• Эффективность преобразования: до 96%
• Защита от перегрузки по току: есть
• Входная защита от обратной полярности: есть
• Размер: 70 х 42 х 13 мм Вес: 50 г

Универсальный повышающий силовой модуль с плавным регулированием напряжения и тока. Диапазон регулирования, выход по току и конструкция, способствующая отводу тепла, позволяют использовать его в качестве резервного источника питания ноутбука, мощного драйвера светодиода или в других приложениях, требующих повышенного напряжения со стабилизацией тока.

Модуль построен на единой алюминиевой пластине, которая обеспечивает отвод тепла и полностью электрически изолирована. Модуль вырабатывает постоянное напряжение, которое в крайне неблагоприятных условиях окружающей среды может быть опасным для здоровья и жизни! Перед подключением к целевому приложению проверьте настройки преобразователя с помощью измерителя !! Не превышайте 50 В выходного напряжения (регулировка позволяет это) !!!

Модуль не следует перегружать или подключать обратно, так как это может вызвать необратимое повреждение (оснащен входным диодом с обратной полярностью). Модуль снабжен защитой от короткого замыкания, но их чрезмерное использование может повредить его.

При экстремальных значениях токов и напряжений могут возникнуть ограничения максимальной мощности и изменения параметров стабилизации (при работе в этом диапазоне проверьте правильность работы модуля в целевом приложении). Минимальная разница напряжений между входом и выходом составляет 2 В, при более низком напряжении будут возникать ограничения максимального тока.

Устройство не является водонепроницаемым, и его установка должна обеспечивать надлежащий отвод тепла от радиатора.

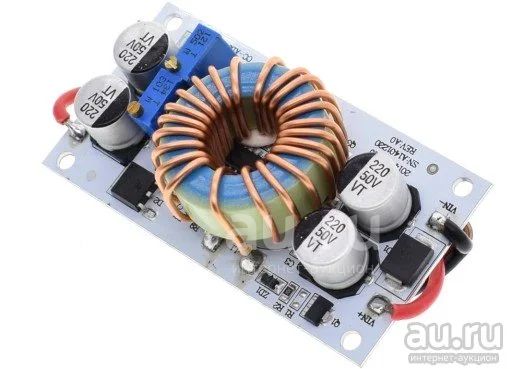

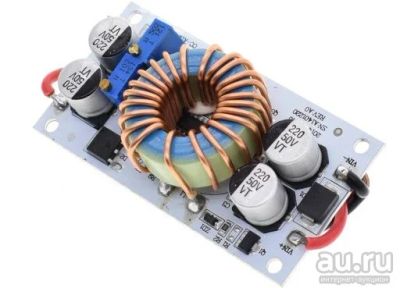

Подключаем входное напряжение к IN +; IN-, выход OUT +; ВЫХОД -, заводская комплектация с проводами, как на фотографиях

Напряжение регулируется многооборотным потенциометром CV-ADJ, ток - CC-ADJ. Примерное регулирование: установите напряжение с помощью потенциометра CV до тех пор, пока приемник не начнет течь, требуется ток, а затем потенциометр CC поворачивают до тех пор, пока он не начнет падать (это правило применяется к каждому преобразователю CC / CV)

Если обрабатываемая мощность превышает 50 Вт, убедитесь, что модуль не перегревается. Устройство может выдавать на выходе напряжение выше 50 В (макс. 80 В), для правильной работы в этом диапазоне необходимы модификации, их отсутствие приведет к повреждению модуля.
