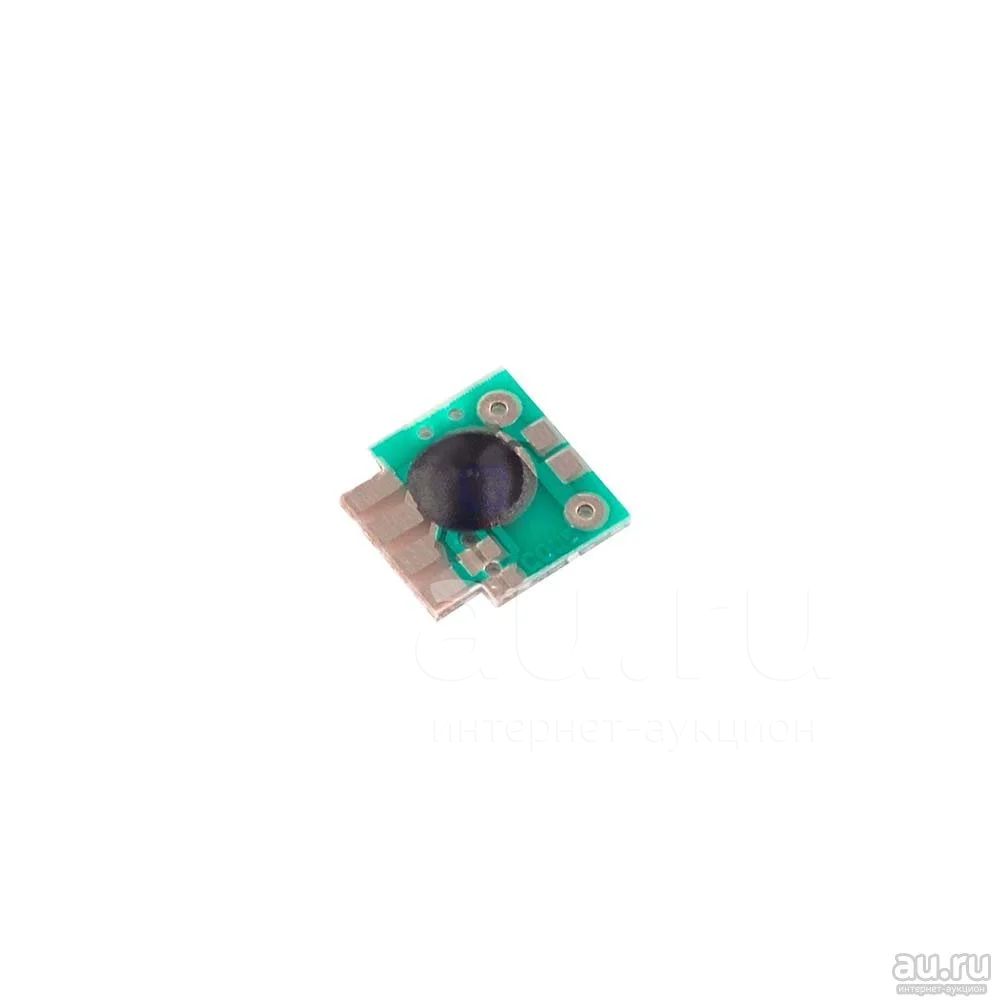

Таймер однокристальный миниатюрный C005 12x12mm [В3] Q_Alter

Новый.

Таймер однокристальный миниатюрный C005 - универсальное решение для конструирования с минимальным "обвесом" таймера с задержкой срабатывания от 2 сек до 40 дней.

Схема подключения на фото.

Цена за 1 шт

Технические характеристики:

Напряжение питания: от 2 до 5В

Ток потребления в ждущем режиме: менее 10мкА

Ток потребления в рабочем режиме: около 120мкА

Максимальный ток выхода: до 30 мА

Время задержки: от 2 сек до 40 дней

Размер платы: 12*12мм

Описание и принцип работы:

Время задается внешним резистором R3 (Rt). Управляется TTL уровнями. Запускается спадом на входе Trigger. Процесс запуска сопровождается появлением низкого уровня на выходе Out, после отработки заданного времени возвращается к высокому уровню. В процессе работы состояния входа запуска на время таймера не влияет, не перезапускается и таймер отрабатывает заданное время. Сохранение низкого уровня на входе запуска, после отработки заданного времени, вновь таймер не запускает.

Зависимость времени от сопротивления представлена в таблице на фото.

Максимальное время задержки (при разомкнутых P1 и P2) примерно 2 часа. Если замкнуть контакты P1, то время увеличится в 8 раз, а контакты P2 в 64 раза, а если P1 и P2 то в 512 раз, что получается около 40 дней.

Пример реализации использования таймера для отключения нагрузки управляемой симистором, на последнем фото.
