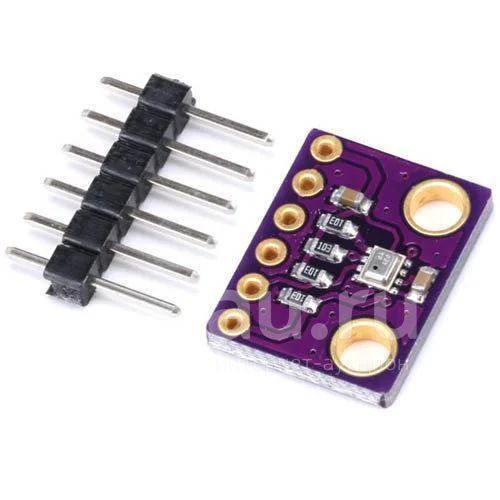

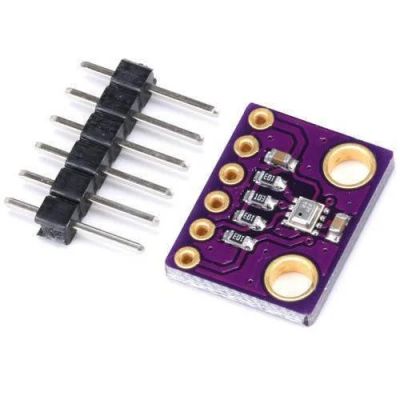

Барометр BMP280 (датчик атмосферного давления) Барометрический датчик давления BMP280 для Arduino 0102795
Торги завершены. Лот не продан.
Возможно, продавец снова выставит его на торги позже. Напишите ему.
Барометр BMP280 (датчик атмосферного давления) Барометрический датчик...
Описание
Состояние | Новое |
Барометрический датчик давления BMP280 используется для измерения барометрического, абсолютного, дифференциального, избыточного давления, а также значения температуры и влажности окружающей среды.
Для использования датчика давления сначала нужно его подключить к ARDUINO контроллеру или другому микропроцессорному управляющему устройству. Потом нужно скачать и установить библиотеку для работы с датчиком. Библиотеку можно скачать здесь. Далее нужно написать программу для работы с BMP280. По умолчанию, измерение давления происходит в паскалях. На корпусе датчика есть два отверстия для закрепления его на любой поверхности и в любом положении.
Чувствительным элементом датчика является мембрана в корпусе, которая работает на пьезорезистивном принципе. Пьезорезистивный эффект – зависимость сопротивления материала от величины его деформации.
BMP280 имеет 6-ти пиновый разъем для подключения данных и питания:
VCC – напряжение питания;
GND – общий контакт;
SCK – Serial Clock;
SDI – Serial Data;
CSB – интерфейс SPI;
SDO – интерфейс SPI.
Датчик может работать по интерфейсам I2C и SPI. По умолчанию BMP280 работает по интерфейсу SPI. Для использования интерфейса I2C нужно на контакт CSB подать +3,3В.
BMP280 имеет три режима работы:
Sleep – режим сна;
Forced – режим аналогичен BMP085 и BMP180. Команда на измерение, процесс измерения, считывание значений, переход в спящий режим;
Normal –датчик работает циклически. Через заданное время датчик выходит из режима сна, выполняет измерения, сохраняет данные и уходит в режим сна на указанное время.
Питание датчика давления осуществляется от ARDUINO контроллера или от другого микропроцессорного управляющего устройства. Датчик может питаться от напряжения 1,62 – 3,6 В.
Характеристики:
модель: BMP280;
диапазон измеряемого давления: 300 – 1100 гектопаскаль (+9000 – -500 м над уровнем моря);
напряжение питания: 1,62 – 3,6В;
потребление тока в режиме «низкого потребления»: 0,5 мА;
интерфейсы: I2C, SPI;
частота шины IIC: 3,4 МГц;
время срабатывания: 2 мс;
точность измерения давления: 0,1 гектопаскаль;
точность измерения температуры: 0,1°С;
рабочая температура: -40 - 85°С;
размеры: 15 х 10 х 12 мм;
вес: 1 г.
