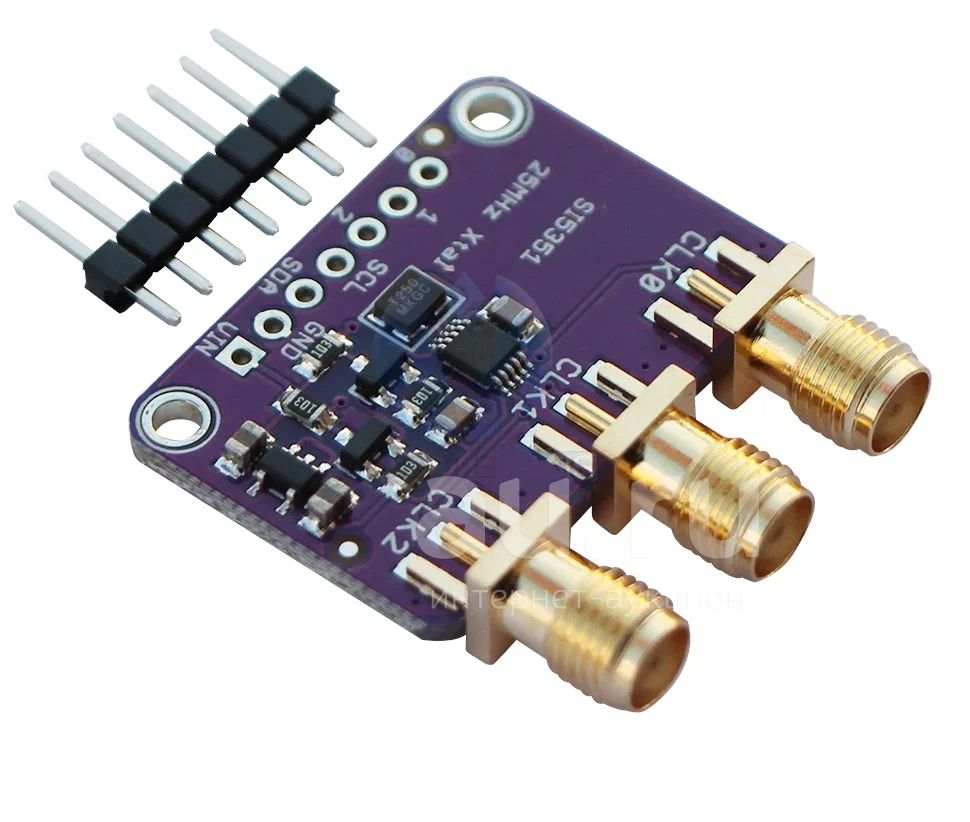

Модуль генератора-синтезатора 160МГц на основе Si5351A, Модуль генератора сигналов GY-SI5351, Высокочастотный сигнал, Модуль генератора частоты на микросхеме Si5351 0102373

Микросхема Si5351 это конфигурируемый через I2C генератор тактовых частот, идеально подходящий для замены кварцев, кварцевых генераторов, генераторов VCXO, синтезаторов с ФАПЧ (PLL), буферов развязки в приложениях, критичных к общей стоимости. Базируясь на архитектуре PLL/VCXO + high resolution MultiSynth fractional divider, Si5351 может генерировать любую частоту до 200 МГц на каждом из выходов с нулевым отклонением от заданного значения (0 ppm error). Для удовлетворения различным требованиям приложений Si5351 выпускается в 3 версиях. Si5351A генерирует до 8 не зависящих друг от друга тактовых сигнала, используя внутренний генератор, что позволяет заменить несколько кварцев или кварцевых генераторов. В Si5351B добавлен внутренний VCXO, что дает возможность заменить как свободно (независимо друг от друга), так и синхронно генерируемые тактовые частоты. Это устраняет необходимость применения дорогих специальных кварцев, предоставляя при этом высокую надежность работы в широком диапазоне настраиваемых частот. Si5351C предоставляет такую же гибкость, но синхронизируется при этом с внешним опорным генератором (CLKIN).

Основные возможности:

• Генерирует до 3 (или до 8, в зависимости от типа корпуса) не связанных линейной зависимостью частот от 2.5 кГц до 200 МГц.

• Конфигурация задается пользователем через интерфейс I2C.

• Абсолютно точный синтез частоты на каждом выходе (ошибка 0 ppm).

• VCXO с высокой линейностью.

• Опционально сигнал тактирования можно подать на CLKIN (для Si5351C).

• Малый джиттер периода выходного сигнала: типовое значение < 70 ps pp.

• Конфигурируемый расширяемый спектр помех на каждом выходе.

• Работает от дешевого кварца с фиксированной частотой: 25 или 27 МГц.

• Поддерживает статическое смещение фазы.

• Программируемое время нарастания/спада уровня.

• Изменение частоты без лишних выбросов на выходе.

• Отдельные выводы для напряжения питания:

- Core VDD: 2.5V или 3.3 V.

- Output VDDO: 1.8V, 2.5V или 3.3 V.

• Отличный PSRR, устраняющий необходимость фильтрации внешнего источника питания.

• Очень малое потребление энергии.

• Настраиваемая задержка между выходами.

• Доступен в 3 типах корпусов:

- 10-MSOP: 3 выхода.

- 24-QSOP: 8 выходов (этот вариант корпуса с некоторых пор больше не предлагается).

- 20-QFN (4x4 mm): 8 выходов.

• Обеспечивает совместимость с PCIE Gen 1.

• Поддерживает совместимость с уровнями HCSL.

Области применения:

• Устройства HDTV, DVD/Blu-ray.

• Оборудование audio/video, видеоигры.

• Принтеры, сканеры, проекторы.

• Переносные измерительные приборы.

• Базовые сетевые шлюзы.

• Обмен данными по сети.

• Серверы, устройства хранения данных.
