Генератор сигналов Fg-100 (карманный) меандр пила синусоида

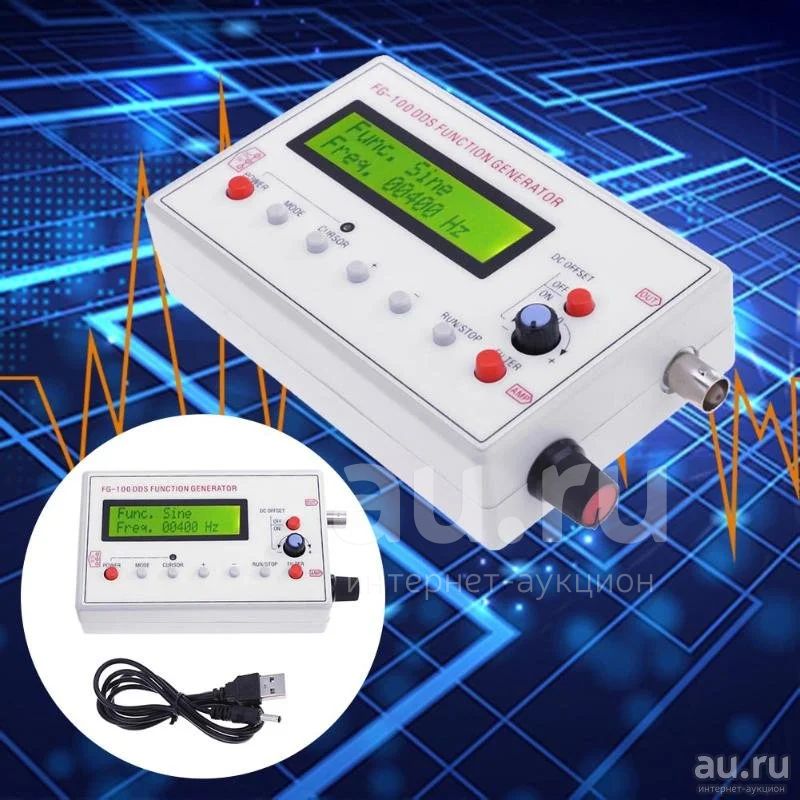

Генератор Fg-100 DDS генерирует сигналы звуковой частоты. Прибор обычно используется для теста УНЧ, динамиков и акустических систем. Устройство генерирует синусоидальное напряжение в пределах от 1 Гц до 500 кГц. Прямоугольный, пилообразный и треугольный импульсы имеют диапазон, ограниченный 20 килогерцами.

Это заявленные производителем характеристики, при которых коэффициент искажений для синусоиды, от 1 до 500 кГц равен 0,5%

Подключенный к измерительному прибору осциллограф отображает и более высокие генерируемые частоты, которые достигают у синусоидального сигнала 999,9 кГц, а для других форм — 220 кГц.

Это означает, что если форма выходного напряжения не является критичным параметром, то генератор сигналов с частотомером можно использовать не только для акустических частот. При этом колебания могут отличаться по форме от правильных или иметь «выбросы». Если настраиваемая схема имеет колебательные контуры и фильтры, то форма сигнала может быть не идеальной. Погрешности измерений при этом минимальны.

Характеристики генератора сигналовКоличество каналов

Диапазон частот1 Гц - 500 кГц

Форма сигналов синусоидальная, прямоугольная, треугольная, пилообразная

Прямоугольный сигнал до 20 кГц

Треугольный сигнал до 20 кГц

Пилообразный сигнал до 20 кГц

Разрешение1 Гц

Коэффициент искажения синусоидального сигнала1 кГц - < 1%, от 1 кГц - < 0.5%

Амплитуда выходного сигнала± 10 В

Выходное сопротивление50 Ом

Постоянное смещение± 10 В

Общие характеристики

ПитаниеDC 3.5 - 10 В

Габариты125 х 80 х 32 мм

Вес нетто160 г

Комплектация

генератор сигналов Fg-100 - 1 шт

кабель питания - 1 шт
