Варистор, СН1-2-1, 270 В, +/-10%, 1 Вт.

Варистор, СН1-2-1, 270 В, +/-10%, 1 Вт.

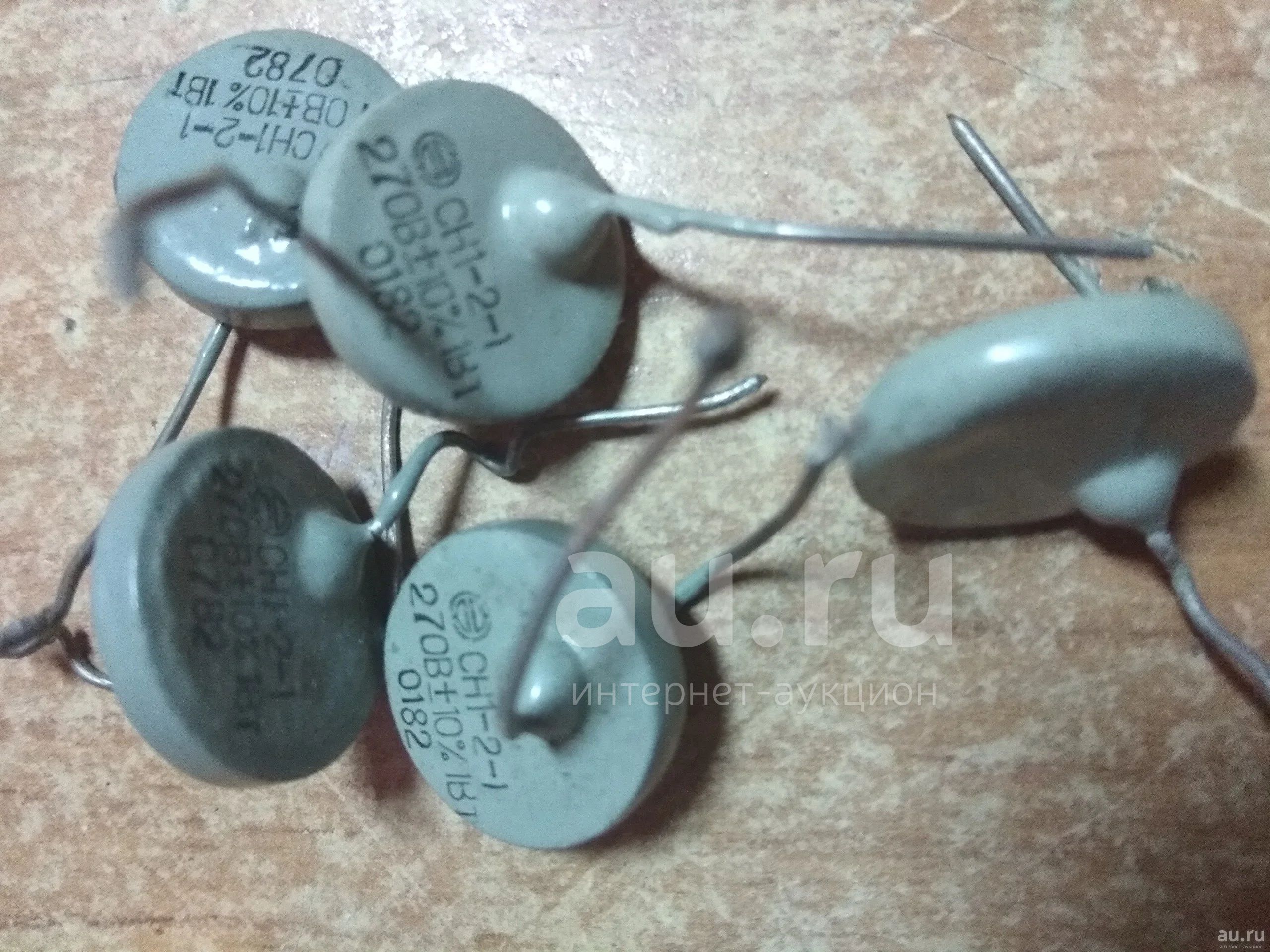

Наглядно на фото.

Варисторы СН1-2-1 стержневые негерметизированные неизолированные.

Предназначены для работы в цепях постоянного, переменного и импульсного токов.

Асимметрия токов ±10 %

Основные технические характеристики варисторов СН1-2-1:

- Классификационное напряжение: 270 В

- Допуск по напряжению: ±10%

- Классификационный ток: 10 мА

- Диапазон температур: -40... +70 °С

Варисторы серии СН1 – защитное устройство, представляющее собой полупроводниковый резистор и обладающее способностью мгновенного изменения собственного сопротивления под воздействием подаваемого напряжения. Нелинейные (коэффициент нелинейности от 3,5 до 4,5) и симметричные вольтамперные характеристики предоставляют возможность эксплуатации варисторов в цепях постоянного, переменного и импульсного тока.

Принцип работы варистора заключается в его способности в считанные наносекунды понижать собственное сопротивление до отметки в несколько Ом при воздействии напряжения, превышающего номинальное значение – максимально допустимого переменного импульсного напряжения. Отсюда и название – varistor (variable resistor). В обычном состоянии сопротивление варистора достигает нескольких сотен МОм, а поскольку подключают варисторы параллельно цепи, то ток через него не проходит и он выступает в роли диэлектрика. Импульсный скачок приводит варистор в действие, понижая его сопротивление – происходит короткое замыкание, перегорает плавкий предохранитель, который должен устанавливаться в обязательном порядке перед варистором, и цепь размыкается. В момент срабатывания происходит шунтирование излишней нагрузки, поглощаемая энергия (до 508 Дж при импульсе тока 2,5 мс) рассеивается в виде теплового излучения.

Габаритные размеры варистора при этом играют значительную роль – общая площадь поверхности варистора имеет пропорциональное влияние на возможность гашения импульса напряжения без разрушения самого устройства.
