Авиагоризонт АГД-1
Удалён продавцом.
5 мая 2014 17:40
Этот лот уже не продается, но мы нашли для вас похожие
Авиагоризонт АГД-1
Цена
7 000 руб.
Цена
7 000 руб.
Удалён(5 мая 2014 17:40)
Описание

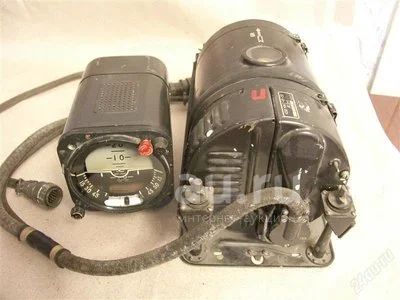

В комплект входит;указатель АГД-1,гиродатчик 458МКС
Конструкция
Конструктивно выполнен в виде двух приборов: гиродатчика и указателя горизонта,— связанных системой дистанционной передачи на сельсинах. Использование дистанционной передачи выходных сигналов гиродатчика позволяет приводить в действие несколько визуальных указателей от одного гиродатчика. Кроме того, расположение гироагрегата авиагоризонта АГД-1 вблизи центра масс летательного аппарата обеспечивает хорошую устойчивость и точность гировертикали.
Гиродатчик представляет собой гироскоп с тремя степенями свободы, состоящий из гироузла в карданной раме, подвешенной на подшипниках в следящей раме. Наличие следящей рамы позволяет выдавать сигналы углов крена и тангажа при любой ориентации самолёта.
ПараметрЗначение
Время готовности, мин, не более1,5
Потребляемые токи в установившемся режиме. А не более:
а) от источника переменного тока напряжением 36 В 400 Гц:
б) от источника постоянного тока напряжением 27 В1,6 (при одном указателе)
2 (при двух указателях)
0,75 (при одном указателе)
1,25 (при двух указателях)
Точность выдерживания вертикали с включенной коррекцией на неподвижном основании,±0,25° по крену, ±0,2° по тангажу
Погрешность при передаче углов крена и тангажа на указатель,±2,5°
Уход гироскопа с выключенной коррекцией на качающемся основании за 5 минут по крену и тангажу, град, не более3,5° (в процессе эксплуатации 4,5°
Масса, кг, не более7 (гиродатчик) + 2,6 (указатель)
Конструкция
Конструктивно выполнен в виде двух приборов: гиродатчика и указателя горизонта,— связанных системой дистанционной передачи на сельсинах. Использование дистанционной передачи выходных сигналов гиродатчика позволяет приводить в действие несколько визуальных указателей от одного гиродатчика. Кроме того, расположение гироагрегата авиагоризонта АГД-1 вблизи центра масс летательного аппарата обеспечивает хорошую устойчивость и точность гировертикали.
Гиродатчик представляет собой гироскоп с тремя степенями свободы, состоящий из гироузла в карданной раме, подвешенной на подшипниках в следящей раме. Наличие следящей рамы позволяет выдавать сигналы углов крена и тангажа при любой ориентации самолёта.
ПараметрЗначение
Время готовности, мин, не более1,5
Потребляемые токи в установившемся режиме. А не более:
а) от источника переменного тока напряжением 36 В 400 Гц:
б) от источника постоянного тока напряжением 27 В1,6 (при одном указателе)
2 (при двух указателях)
0,75 (при одном указателе)
1,25 (при двух указателях)
Точность выдерживания вертикали с включенной коррекцией на неподвижном основании,±0,25° по крену, ±0,2° по тангажу
Погрешность при передаче углов крена и тангажа на указатель,±2,5°
Уход гироскопа с выключенной коррекцией на качающемся основании за 5 минут по крену и тангажу, град, не более3,5° (в процессе эксплуатации 4,5°
Масса, кг, не более7 (гиродатчик) + 2,6 (указатель)
