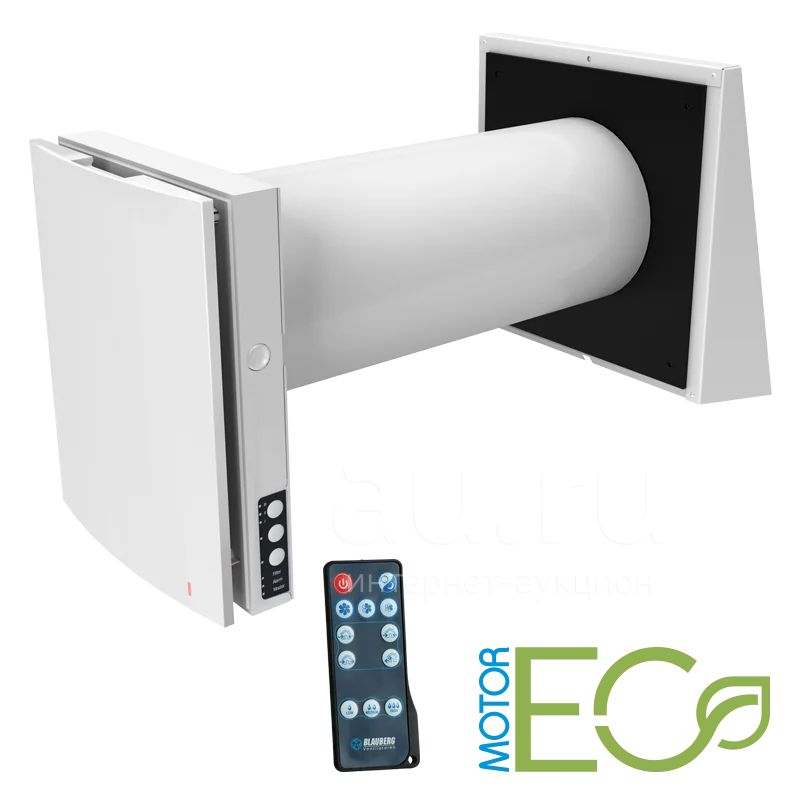

Рекупер Blauberg Winzel Expert WiFi RW1-50 P (Германия) гарантия 24 мес.

Описание

Рекупер Winzel Expert WiFi RW1-50 P предназначен для обеспечения вентиляции комнаты жилого или коммерческого помещения. Проветриватель с рекуперацией может обеспечить приток свежего воздуха и вытяжку с использованием рекуперация тепла. Максимальное энергопотребление в диапазоне 3,2-18 Вт в час. Также рекупер может работать в режиме постоянного притока (в теплое время года) или вытяжки.

Данная модель оборудована двумя EC-вентиляторами, максимальная производительность 108 м3/ч (в режиме реверса 54 м3/ч, в режиме проветривания 108 м3/ч).

Работа данной модели может осуществлять дистанционно с помощью смартфона, в устройстве есть встроенный WiFi модуль. Также устройство можно подключать к системе "умный дом".

Уровень шума устройства при его использовании ночью составляет всего 11 дБА, что практически не улавливает человеческое ухо.

Как это всё работает

Рекуперация в устройстве происходит следующим образом

Воздух из помещения, с помощью встроенного вентилятора, удаляется на улицу в течение 70 секунд. При удалении воздух проходит керамический рекуператор, который за это время успевает нагреться. По истечения этого времени, вентилятор в устройстве выключается и через 2 секунды включается в режим подачи воздуха с улицы в помещение.

Холодный воздух поступает в регенератор, впитывает в нем влагу и тепло, и через лицевую решетку проветривателя поступает в помещение. Через 70 секунд вентилятор опять выключается и переключается через 2 секунды в режим вытяжки. Этот процесс происходит постоянно, тем самым обеспечивает вентиляцию помещения.

Механический проветриватель может работать в следующих режимах:

• реверсивный режим с регенерацией тепла. Реверс происходит каждые 70 секунд
• постоянная вытяжная вентиляция
• постоянная приточная вентиляция (режим рекомендуется использовать в теплое время года)

Из чего состоит рекупер

Состоит из лицевой панели, наружного вентиляционного колпака, вентилятора, фильтров, телескопического канала и рекуператора. Устройство встраивается в стену комнаты, которая выходит наружу.Для перемещения воздуха в устройстве используется осевой реверсивный вентилятор с низким энергопотреблением - не больше 5,2 Вт.

Керамический рекуператор представляет собой цилиндр с большим количеством шестигранных отверстий. Благодаря большой площади соприкосновения материала с воздухом, рекуператор может обеспечить высокий процент возврата тепла на подогрев воздуха - до 97% при 1 скорости.

Для очистки атмосферного воздуха и защиты элементов проветривателя используются два фильтра с классом фильтрации G3.

Вентилятор с электродвигателем размещен внутри телескопического канала. Длину канала отрегулировать в диапазоне от 250 мм до 475 мм для установки в стену. Внутри канал изолирован звукопоглощающим материалом.

Лицевая панель автоматически закрывается при выключенном вентиляторе

Дополнительные встроенные автоматические жалюзи предотвращают обратный поток воздуха.

Чертеж устройства и размеры

Проветриватель комплектуется (опционально) наружным колпаком с воздуховодом РР 160/0,5. Воздуховод с заранее установленным колпаком монтируется в просверленное в стене отверстие, при этом монтажник находится внутри помещения. То есть при монтаже отпадает необходимость в наружных высотных работах.

Колпак снабжен силиконовой манжетой и уплотнителем на воздуховоде. При монтаже с их помощью происходит дополнительная герметизация отверстия в стене со стороны улицы.

Система управления

Управлять работой можно с помощью сенсорной панели на корпусе лицевой решетки или с помощью дистанционного пульта.

С помощью сенсорной панели можно:

• выбрать скорость из трех или выключить проветриватель
• включить режим рекуперации
• включить режим проветривания, когда рекупер будет работать в вытяжном или приточном режиме (данный параметр задается на DIP-переключателе, см. ниже в паспорте в разделе DIP-переключатель)

Также, на панели есть индикация:

• Filter. Каждые 90 дней индикатор напоминает о необходимости очистки фильтра
• Alarm. Загорается при возникновении поломки проветривателя
• Master. Загорается при использовании нескольких рекуператоров в одной цепи, сигнализирует о том, что это устройство первое в системе проветривателей.

С помощью дистанционного пульта управления можно помимо функций, перечисленных выше, включать ночной режим, когда устройство будет работать в бесшумном режиме 8 часов и режим "Вечеринка" для включения проветривателя на максимальной производительности на 4 часа.

Установка оборудована датчиком влажности для контроля влажности в помещении.

Управление с помощью смартфона

С помощью смартфона можно:

• выбрать скорость работы устройства, также можно вручную отрегулировать каждую скорости в диапазоне от 0 до 100% от максимальной
• выбрать режим Проветривание. Проветриватель будет работать в режиме приток или вытяжка (выбирается на DIP переключателе под лицевой панелью)
• выбрать режим Регенерация. Каждые 70 секунд проветриватель меняет направление движение воздуха. Приточный воздух подогреватеся за счет тепла вытяжного.
• выбрать режим Приток. В этом режиме проветриватель будет работать исключительно в режиме притока независимо от положения DIP переключателя.
• выбрать режим Ночной режим. Активируется таймер первой скорости без изменения рабочего режима работы проветривателя. По умолчанию длительность режима - 8 часов. Изменить время можно в меню Таймеры.
• выбрать режим Вечеринка. Активируется работа на максмальной скорости без изменения рабочего режима. Время работы в этом режиме по умолчанию составляет 4 часа. Изменить время можно в меню Таймеры.
• запрограммировать включение и выключение проветривателя в меню Недельное расписание. Можно настроить включение и выключение проветривателя на определенной скорости. На один день недели доступно 4 расписания.
• настроить работу датчика влажности. При повышении влажности выше выставленного значения, проветриватель перейдет на третью скорость. При снижении влажности ниже порога, проветриватель еще проработает на максимальной скорости время по таймеру и автоматически вернется к изначальной скорости.
• настроить работу внешнего аналогового датчика 0-10 В.
• настроить работу внешнего релейного датчика.

Для управления с помощью мобильного устройства установите на него приложение Winzel V.2.

Совместная работа нескольких проветривателей

При вентиляции нескольких помещений, например спальни, детской и кабинета в квартире, можно подключить проветриватели в одну цепь и задать их совместную работу параллельно или последовательно. Управление всей цепью устройств будет осуществляться с помощью первого проветривателя.

При параллельной работе все проветриватели будут работать в одном режиме, при последовательном подключении включение следующего проветривателя в режим будет происходить после окончания режима первого и так далее.

Оптимальным является монтаж парного количества реверсивных установок, которые работают циклически и в противофазе. Это означает, что часть установок одновременно обеспечивают приток свежего воздуха с улицы, а часть – вытяжку загрязненного воздуха из помещения. Это позволяет создать наиболее эффективную сбалансированную вентиляции.

Монтаж

Рекомендуется размещать проветриватель (рекупер) в верхней зоне комнаты на расстоянии 500 мм от потолка и стены. Это обусловлено тем, что зимой воздух, который поступает из проветривателя будет с меньшей температурой, чем в комнате. При таком размещении, воздух с улицы, прежде чем опуститься к уровню, где находится человек, смешивается с внутренним воздухом и дополнительно нагревается.

Проветриватель устанавливается в наружную стену толщиной от 250 до 500 мм в круглое отверстие диаметром 180 мм. Для выполнения такого отверстия, рекомендуется использовать алмазное сверление. Отверстия получаются качественной цилиндрической формы, при его обустройстве минимальная нагрузка на стену.

После установки канала в стене, пространство между каналом и стеной заполняется монтажной пеной. Канал следует устанавливать с наклоном минимум в 3°, это необходимо для предотвращения попадания конденсата внутрь помещения.

Далее внутри помещения устанавливается тыльная часть лицевой панели, внутрь канала устанавливается картридж с вентилятором, фильтром и рекуператором. Производится подключение разъема к плате.

Со стороны улицы на выступающую часть воздуховода устанавливается наружный колпак. Устройство готово к работе.

При строительстве нового здания или выполнения ремонта помещения монтаж проветривателя происходит в два этапа:

1. Монтаж воздуховода в стену, прокладка электрического кабеля к месту установки в штробе, установка наружного вентиляционного колпака

2. После выполнения внутренних работ по отделке стен устанавливается картридж, подключается питание к блоку контроллера и

Как обслуживать

Фильтры устройства необходимо периодически чистить пылесосом каждые 1-3 месяца. Периодичность зависит от условий окружающей среды, где установлен проветриватель. В городе это необходимо делать чаще, за городом такая потребность возникает реже. Также допускается мойка фильтров, перед установкой их в таком случае необходимо высушить.

Один раз в год необходимо очищать крыльчатку вентилятора и рекуператор сухой щеткой или пылесосом. Также рекомендуется один раз в год снимать наружный колпак и очищать его при необходимости.

При уменьшении производительности проветривателя необходима замена фильтров.

Гарантия

Производитель гарантирует нормальную работу проветривателя в течение 24 месяцев со дня продажи.

Стандартная стоимость монтажа рекупера Winzel составляет 5000 руб. Есть факторы, повышающие стоимость монтажа:

• отсутствие доступа для установки наружной решетки (приобретается воздуховод и колпак отдельно) 1700 р.;
• Установка "AH-8 white 160 Колпак Winzel с подогревом" - круглогодичная стабильная работа прибора во всех режимах 9200 р.;
• отсутствие лифта;
