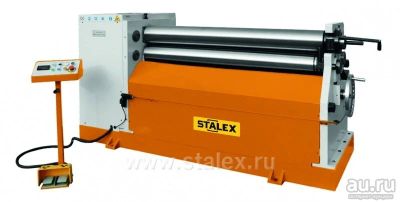

Станок вальцовочный гидравлический Stalex HER-1300x6.5 391121

Вальцовочный станок предназначен для предания листу цилиндрической формы различного радиуса, данное оборудование широко применяется для изготовления комплектующих вентиляции, водосточного оборудования, в случаях производства цилиндрических и конических изделий, правке плоских заготовок, подгибке кромок.

Выносная педаль дублируется пультом управления на станине станка.

Цепная передача передаёт вращение с электродвигателя на валы.

Верхний вал откидной, для легкого снятия готовых изделий.

Откидной вал оснащен замком для предотвращения его самопроизвольного раскрытия в процессе работы.

Изготовление конуса - при помощи станка можно изготавливать конические изделия. Для этого предназначен опорный валик в правой части машины. Для чего необходимо обеспечить зажатие заготовки только вблизи опорного валика.

Характеристики:

- Все три вала приводятся в движение гидравлической системой

- Цилиндры протяжного ролика регулируются синхронно

- Положение протяжного ролика при его перемещении вверх и вниз отображается на цифровом дисплее

- Все валки выполнены из высококачественного стального сплава и закалены

- Жёсткая стальная конструкция обеспечивает точную и плавную работу механизмов и долгий срок службы

- Верхний валок откидывается для беспрепятственного извлечения обработанной заготовки

- Возможность гибки на конус

- Верхний вал вращается в обе стороны

- Поставляется с функцией конусной гибки

- Набор инструмента в стандартной комплектации

- Ножная педаль управления движение вперёд/назад снабжена защитным кожухом

Наименование

Технические характеристики STALEX HER-1300x6.5

Артикул 391121

Макс. толщина вальцовки (сталь - 400 Н/мм2) 6,5 мм

Макс. толщина вальцовки (нержавеющая сталь) 2-4,5 мм

Макс. ширина вальцовки 1300 мм

Диаметр вальца 151 мм

Мин. Ø завальцовки 170 мм

Мин. Ø завальцовки при работе с нержавеющей сталью толщиной 4 мм от 600мм

Скорость вращения 4,2 об/мин

Мощность двигателя 2,2 кВт

Габаритные размеры (ДхШхВ) 2410х1080х1440 мм

Масса нетто/брутто 1870/2040 кг

*Максимальная допустимая толщина листа при работе с низкоуглеродистой сталью (предел текучести σs не должен превышать параметр σs ≤245 МПа) – не более 6,5мм

*Минимальный диаметр получаемой заготовки при работе с низкоуглеродистой сталью 6,5мм - составит не менее 170 мм (данная информация является справочной и зависит от сорта, прочности термообработки материала, а также его длины и толщины).

При работе с толщиной металла (нержавеющая сталь) ≤ 4,5мм – максимально возможный мин. Ø обечайки может составлять от 600 мм (данная информация является справочной и зависит от сорта, прочности, термообработки материала, а также его длины и толщины).

Точной формулы расчёта минимального диаметра получаемой заготовки не существует, т.к. это зависит от вида, сорта, термообработки материала, а также его длины и толщины. Более точно определить минимальный Ø - возможно только пробной прокаткой.
