Станок вальцовочный эл. мех. Stalex ESR-1300x6,5, Ø валков 150мм, 391108

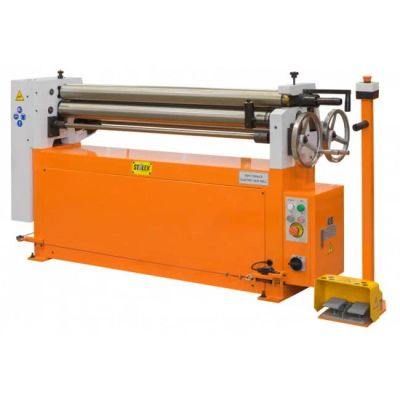

Станок вальцовочный эл. мех. Stalex ESR-1300x6.5, Ø валков 90мм, 391108

Вальцовочный станок предназначен для предания листу цилиндрической формы различного радиуса, данное оборудование широко применяется для изготовления комплектующих вентиляции, водосточного оборудования, в случаях производства цилиндрических и конических изделий, правке плоских заготовок, подгибке кромок.

Выносная педаль дублируется пультом управления на станине станка.

Цепная передача передаёт вращение с электродвигателя на валы.

Верхний вал откидной, для легкого снятия готовых изделий.

Откидной вал оснащен замком для предотвращения его самопроизвольного раскрытия в процессе работы.

Изготовление конуса - при помощи станка можно изготавливать конические изделия.

Для этого предназначен опорный валик в правой части машины.

Для чего необходимо обеспечить зажатие заготовки только вблизи опорного валика.

Характеристики:

- Вальцы с тремя ассиметричными валами

- Валы изготовлены из высокопрочной стали, закаленные и полированные

- Вращающиеся нижний и верхний вал через систему зубчатых колёс и цепной передачи от электродвигателя

- Регулируемые нижние валы

- Канавки для гибки прутка

- Поворотно-откидной механизм верхнего вала с эксцентриковым зажимом

- Возможность гибки на конус

- Выносная педаль с кнопкой аварийной остановки

- Верхний вал вращается в обе стороны

- Поставляется с функцией конусной гибки

- Набор инструмента в стандартной комплектации

Технические характеристики STALEX ESR-1300x6.5

Макс. толщина вальцовки (низкоуглеродистая сталь, σs ≤245 МПа), мм 6,5

Максимальная ширина, мм 1300

Диаметр валов, мм 150

Скорость вращения, об/мин 6,4

Мощность двигателя, кВт 3,0 (380 В)

Габариты упаковки, мм 2080х800х1340

Масса нетто/брутто, кг 1100/1190

*Максимальная допустимая толщина листа при работе с низкоуглеродистой сталью (предел текучести σs не должен превышать параметр σs ≤245 МПа) – не более 6,5 мм

*Минимальный диаметр получаемой заготовки при работе с низкоуглеродистой сталью 6,5 мм - составит не менее 190 мм (данная информация является справочной и зависит от сорта, прочности термообработки материала, а также его длины и толщины).

При работе с толщиной металла (нержавеющая сталь) ≤ 3,5 мм – максимально возможный мин. Ø обечайки может составлять 200 мм (данная информация является справочной и зависит от сорта, прочности, термообработки материала, а также его длины и толщины).

Точной формулы расчёта минимального диаметра получаемой заготовки не существует, т.к. это зависит от вида, сорта, термообработки материала, а также его длины и толщины. Более точно определить минимальный Ø - возможно только пробной прокаткой.
