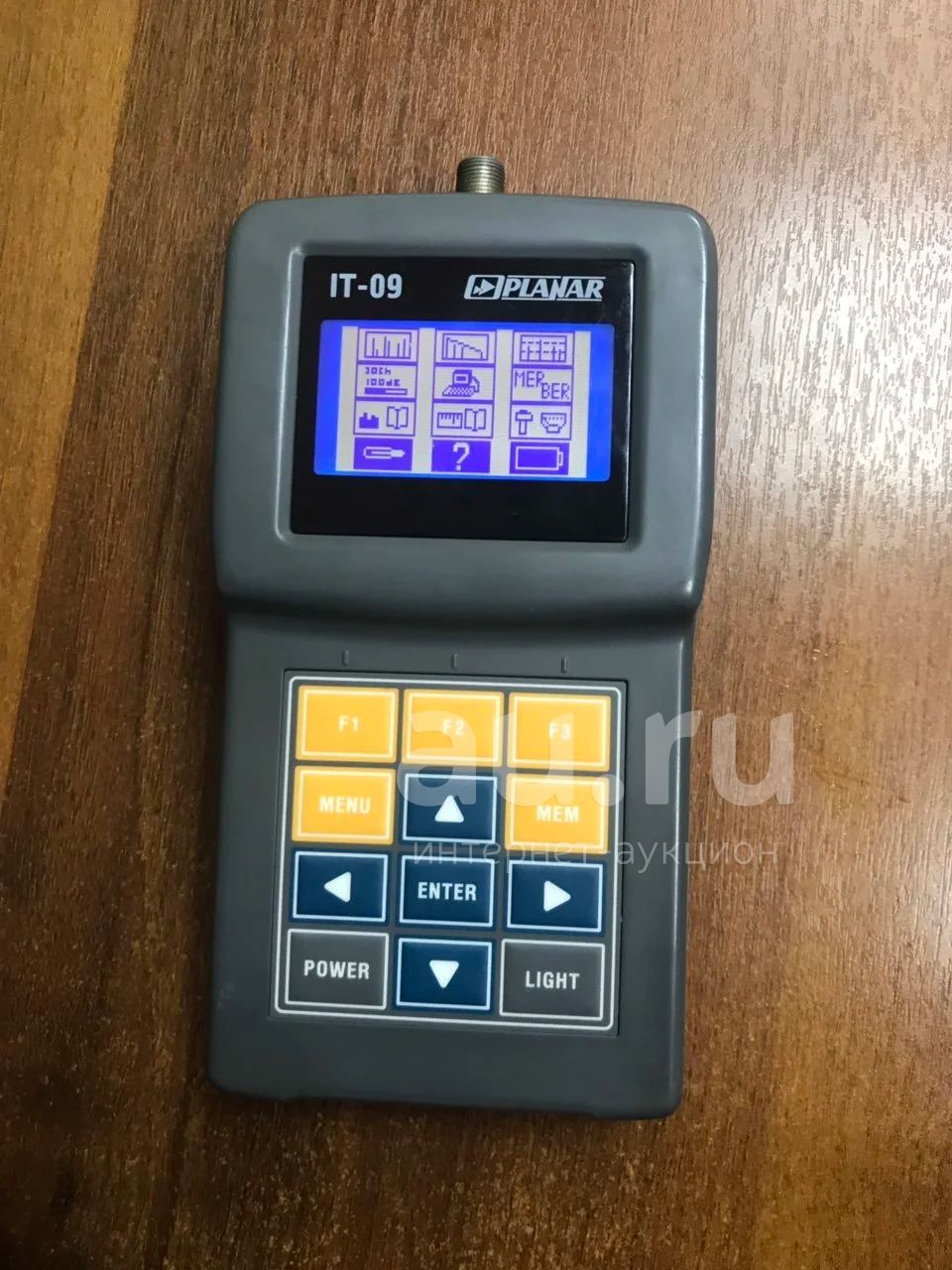

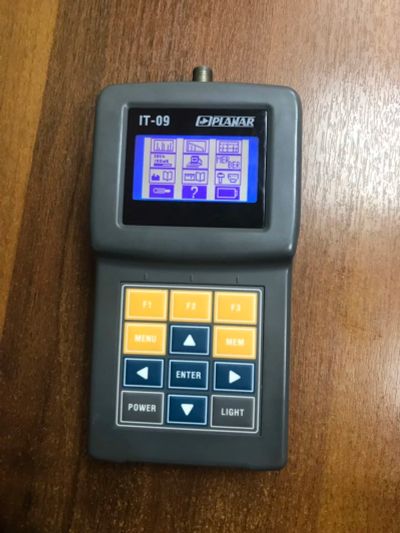

Анализатор сигналов Planar IT-09

Планар IT-09 CPS

Анализатор сигналов DVB-C ИТ-09C/ИТ-09CPS Планар

Предназначен для измерения параметров телевизионных каналов с аналоговой модуляцией:

уровень напряжения радиосигнала изображения,

разность уровней напряжения радиосигналов изображения и звукового сопровождения,

разность уровней напряжения радиосигналов изображения и шума.

Параметры телевизионных каналов с цифровой модуляцией:

фактический уровень напряжения радиосигнала и отношение радиосигнала цифрового телевизионного вещания к шуму в канале распределения.

Для телевизионного сигнала стандарта DVB-C измеритель позволяет измерять показатели качества приема – коэффициент ошибок модуляции цифрового потока MER, частоту появления ошибочных битов BER до декодера Рида-Соломона, количество ошибочных пакетов после декодера Рида-Соломона, запас по помехоустойчивости MARGIN, а также констелляционную диаграмму (на экране ПК). ИТ-09С/ИТ-09CPS обеспечивает режим автоматического определения параметров настройки (частота канала, символьная скорость, вид модуляции).

Измеритель ИТ-09C/ИТ-09CPS можно подключать к персональному компьютеру для получения дополнительных сервисных режимов. Измеритель позволяет измерять постоянное и переменное напряжение дистанционного питания сетей распределительных приемных систем телевидения и радиовещания. Анализаторы сигналов ИТ-09С и ИТ-09CPS имеют идентичные характеристики и отличаются только комплектом поставки.

Особенности:

Малогабаритный. Габаритные размеры: 147x82x43 мм

Легкий. Вес прибора с аккумуляторами не превышает 350 г

Недорогой

Измерения:

для аналоговых каналов: уровень, Видео/Звук и Сигнал/Шум;

уровень мощности канала, Сигнал/Шум, MER, BER, MARGIN;

Работа с внешним компьютером. Порт USB

Программное обеспечение измерителя допускает обновление пользователем

Энергонезависимая записная книжка

Индикация всех параметров на графическом ЖК дисплее 128x64 со светодиодной подсветкой;

Клавиатура пленочная с тактильным эффектом

Питание от 4-х NiMH аккумуляторов размера АА

Работа измерителя и заряд аккумуляторов от внешнего блока питания 12 В или бортовой сети автомобиля

Время 80-ти процентного заряда аккумуляторов: 4 часа

Возможности программы для компьютера:

работа в режиме виртуального прибора с измерением параметров каналов в виде гистограммы, анализатора спектра

чтение, создание новых, редактирование, загрузка в измеритель и сохранение таблицы системы ТВ, частотных планов, страниц записной книжки каналов

сохранение отчетов по измерениям в файл и вывод на принтер
