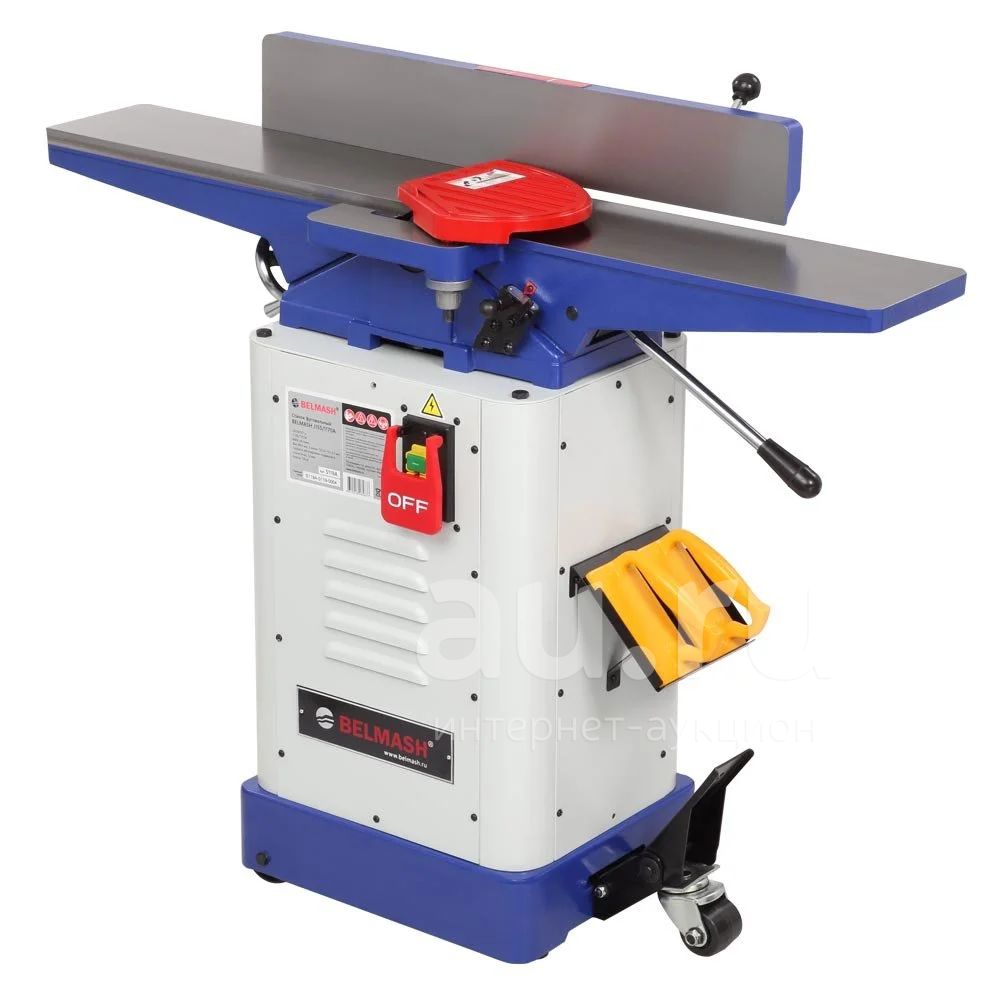

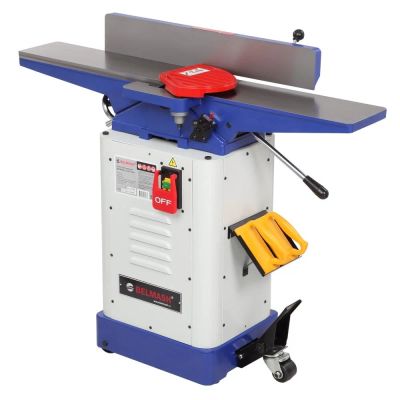

Фуговальный станок Belmash J155/1170A

Фуговальный станок Belmash J155/1170A (ПОД ЗАКАЗ, срок поставки 1 неделя)

Станок предназначен для обработки древесины с целью придания ей необходимых размеров и форм.

При соответствующей наладке на станке можно выполнять следующие виды обработки:

• строгание (фугование) по пласти или кромкам;
• строгание (фугование) под углом (по ребрам);
• выборку четверти.

Основными деталями станка являются ножевой вал, столы приема и подачи и параллельный упор. Типичный рез на фуговальном станке выполняется путем прочного удержания заготовки на столе приема и с упором на параллельную направляющую и движении заготовки вдоль ножевого вала. По мере движения заготовки по ножевом валу, ножи выполняют несколько тонких резов, «сбривая» поверхность заготовки. После прохода по ножевом валу заготовка попадает на стол приема, который так же, как и параллельный упор продолжает направлять заготовку в плоскости до тех пор, пока она вся не пройдет через ножевой вал. Большинство резов повторяют несколько раз, чтобы достичь желаемого результата.

Максимальная ширина обрабатываемой заготовки составляет 152 мм. Строгальный вал оснащен тремя ножами.

Рабочий стол и параллельный упор выполнены из чугуна. Для безопасной работы станок оборудован литым защитным кожухом ножевого вала. Также в комплекте есть специальные упоры для подачи заготовки.

Параллельный упор позволяет осуществлять строгание под углом 90 и 45 градусов во внешнюю и внутреннюю стороны.

Для отвода отходов обработки установлен аспирационный патрубок диаметром 103 мм, к которому можно подключить вытяжную установку.

Устройство выполненно на стальной, сборной станине, оснащено подкатным приспособлением

Общие параметры

Высота, мм 975

Длина, мм 1 195

Ширина, мм 780

Габариты упаковки, мм 1245×584×406

Количество строгальных ножей, шт 3

Материал рабочего стола Чугун

Частота вращения на холостом ходу, об./мин 4 800

Масса нетто, кг 105

Масса брутто, кг 108

Характеристики питающей сети, В/Гц 220/50

Тип электродвигателя асинхронный

Потребляемая (выходная) мощность Вт 1100 (735)

Диаметр ножевого вала, мм 65

Строгание

Размер подающего стола, мм 556

Размер приемного стола, мм 565

Длина строгальных столов, мм 1 195

Максимальная ширина строгания, мм 152

Размеры параллельного упора (ДхВ), мм 746×114

Угол наклона параллельного упора -45…+45

Наружный диаметр патрубка для отвода стружки, мм 102

Максимальная глубина строгания за один проход, мм 3

Рейсмусование

Минимальная длина обрабатываемой заготовки, мм 200

Технические характеристики

Возможность установки строгального вала helical, spiral да

Материал параллельного упора чугун

Ременьклиновой А914 (А-36 4L360)

Размер ножей (Д×Ш×Т), мм 152,4×16×2,7

Высота фуговальных столов над уровнем пола, мм 848
